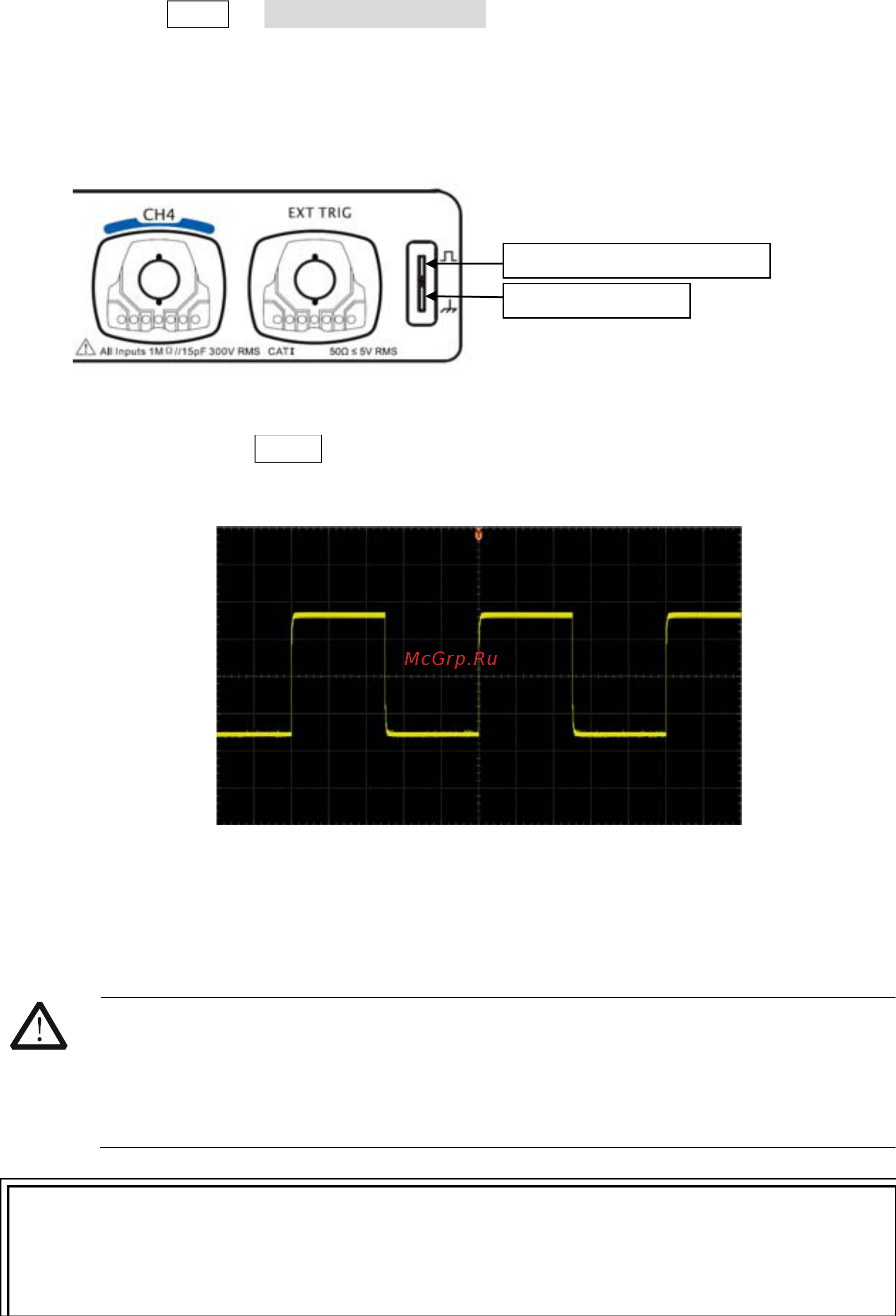

![Rigol DS6064 [32/274] Функциональная проверка](/views2/1473240/page32/bg20.png)
RIGOL 1. Вводный курс
10
Руководство пользователя DS6000
Функциональная проверка
1. Нажмите SAVE Заводские настройки, осциллограф восстановит установки по
умолчанию.
2. Присоедините зажим заземления пробника к «клемме заземления», расположенной
под выходом сигнала компенсации пробника.
3. Используя пробник, соедините вход канала 1 (СН1) осциллографа и «выход
сигнала компенсации» пробника.
Рис. 1-8 Использование компенсационного сигнала
4. Нажмите клавишу AUTO.
5. Посмотрите на изображение осциллограммы на экране. В нормальной ситуации
должен отобразиться следующий прямоугольный сигнал:
Рис. 1-9 Прямоугольный сигнал
6. Таким же образом проверьте остальные каналы. Если фактическая форма
отображаемого прямоугольного сигнала не совпадает с показанной на картинке,
проведите компенсацию пробника, описанную в следующем параграфе.
Предупреждение
Во избежание поражения электрическим током при использовании пробника
необходимо предварительно убедиться в качестве изоляции его проводящей
линии, а также при соединении с источником высокого напряжения не следует
касаться его металлических частей.
Подсказка
Выходной сигнал коннектора компенсации пробника предназначен только для
регулировки при компенсации пробника, его нельзя использовать для калибровки.
Выход сигнала компенсации
Клемма заземления
