Rigol DS6064 [124/274] Математические операции

RIGOL 6. Проведение измерений

Руководство пользователя DS6000

Математические операции

Осциллограф серии DS6000 может осуществлять разнообразные математические

операции с осциллограммами каналов, включая сложение (А+В), вычитание (А-В),

умножение (АхВ), деление (А:В), быстрые преобразования Фурье, логические вычисления

и высшие вычисления. В отношении результата математических операций можно

проводить дальнейшие измерения (подробнее см. параграф «Курсорные измерения»).

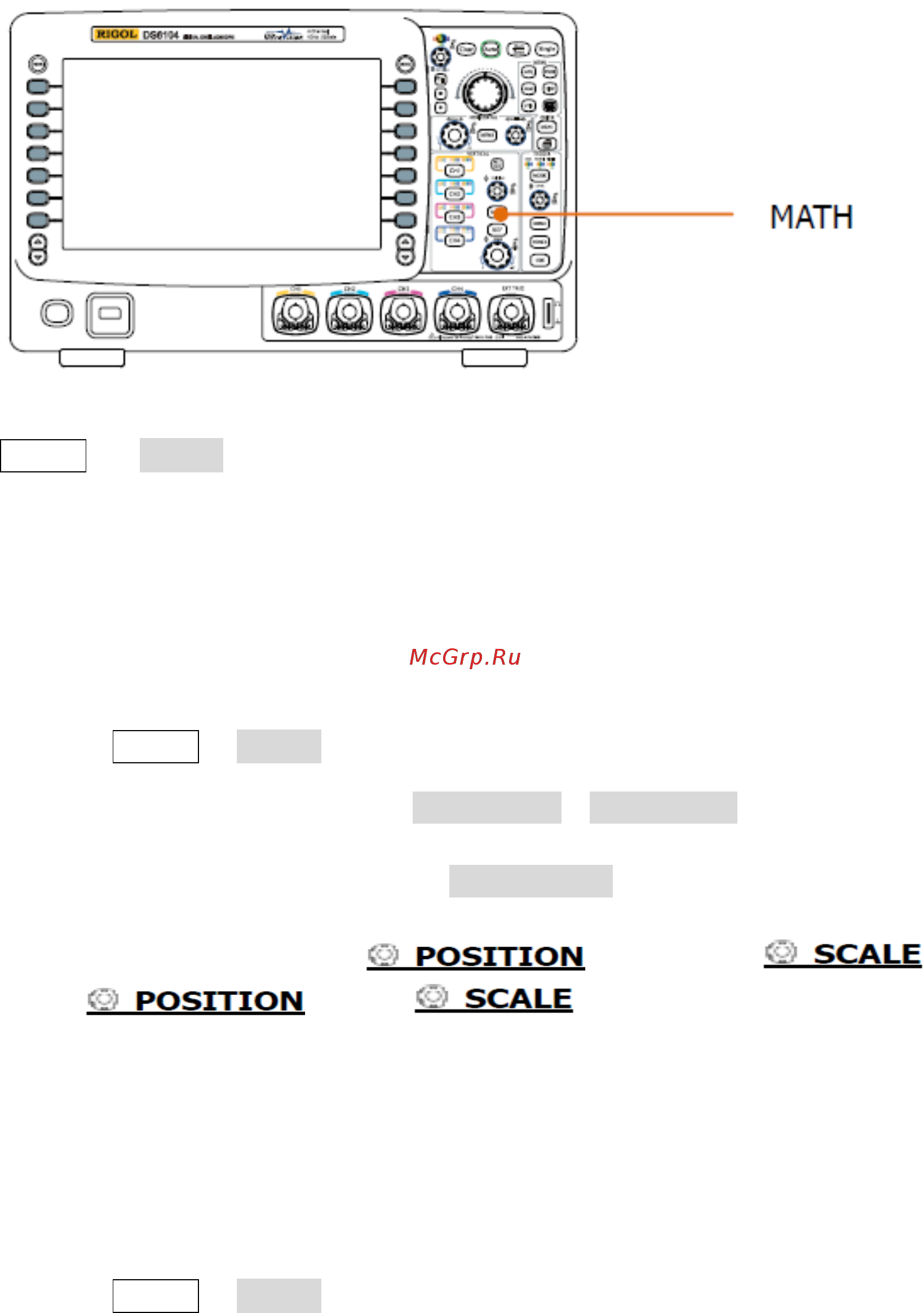

Нажмите расположенные в зоне управления по вертикали на передней панели клавиши

MATH  Работа. Выберите нужную операцию. Результат математической операции

будет отображаться на экране, на осциллограмме, помеченной символом «М».

Сложение

Складываются по точкам значения напряжений осциллограмм источника А и источника В,

результат выводится на экран.

Нажмите MATH  Работа, выберите «А+В». Далее:

• нажмите экранные клавиши Источник А и Источник В, выберите нужные каналы.

Можно выбрать СН1, СН2, СН3 или СН4.

• нажмите экранную клавишу Противофаза, можно включить или выключить

функцию инверсивного отображения результата операции.

• рукоятками Вертик. , Вертик. , Гориз.

, Гориз. можно отрегулировать отображение на

экране результата операции.

Вычитание

Вычитаются по точкам значения напряжений осциллограмм источника А и источника В,

результат выводится на экран.

Нажмите MATH  Работа, выберите «А-В». Далее:
