RIGOL 5. Запуск осциллографа
26
Руководство пользователя DS6000
Запуск по протоколу CAN
Запуск производится по установленному типу кадра данных. При использовании режима
запуска по CAN необходимо установить источник сигнала CAN, скорость передачи

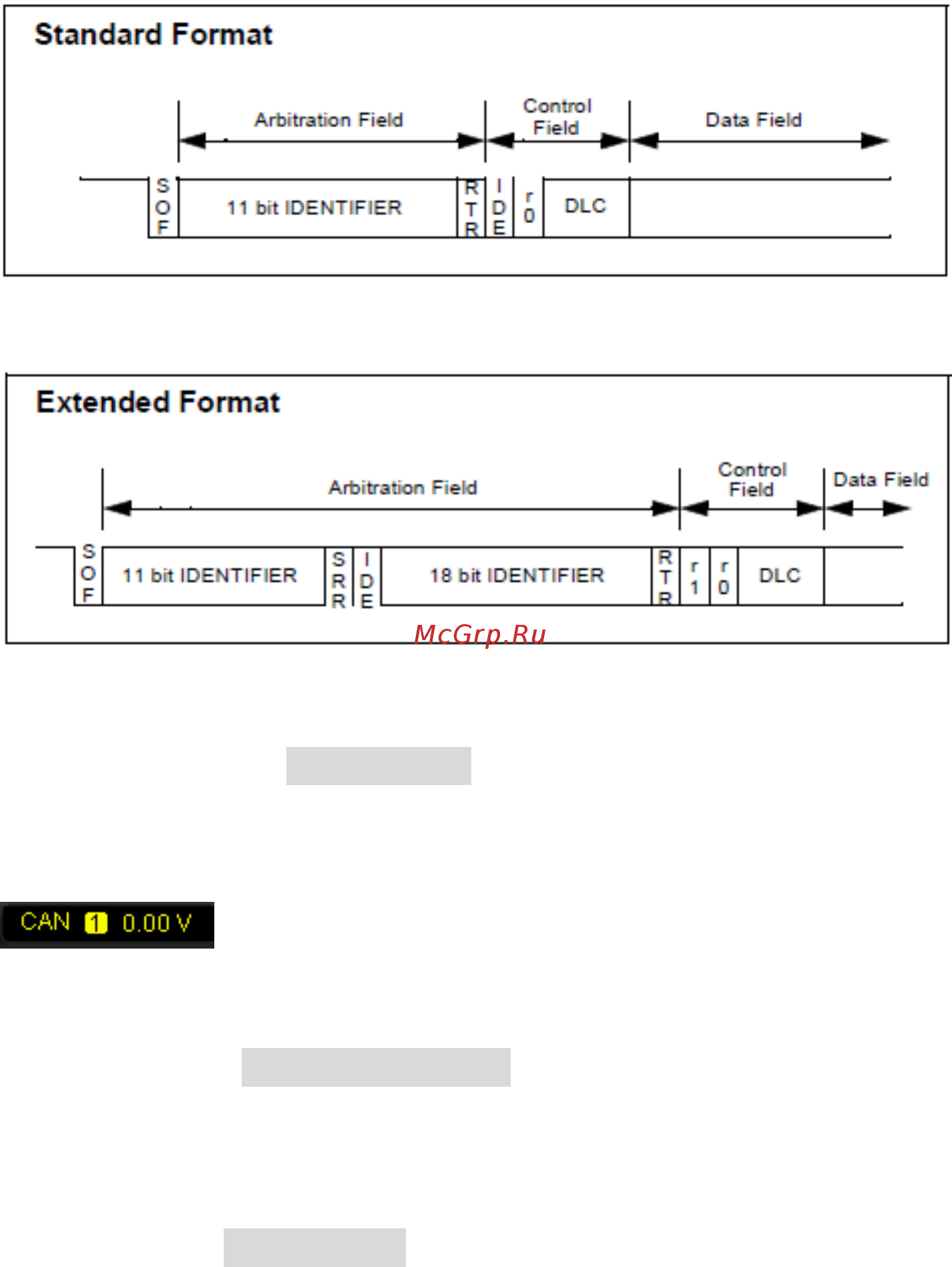

сигнала и тип сигнала запуска. Ниже показаны схемы стандартного и расширенного
форматов кадров данных шины CAN.
Тип запуска:
Нажатием клавиши Тип запуска выбирается «Запуск по протоколу CAN». При этом в
правом верхнем углу экрана отобразится информация настройки запуска, как это показано
на рис. ниже.
Выбор источника:
Нажав клавишу Выбор источника, выберите источник запуска (CH1-CH4). Текущий
источник отобразится в правом верхнем углу экрана.
Тип сигнала:
Нажав клавишу Тип сигнала, выберите нужный тип.
• Rx: полученный сигнал из сигнальной линии CAN.
• Tx: передаваемый сигнал из сигнальной линии CAN.
• CAN_H: действительный сигнал шины CAN_H.
• CAN_L: действительный сигнал шины CAN_L.
• дифференциальный: сигнал дифференциальной шины CAN при соединении
дифференциального пробника с аналоговым каналом.
