1. Вводный курс RIGOL
9
Руководство пользователя DS6000
Подсоединение пробника
Компания RIGOL предоставляет для осциллографов серии DS6000 два вида пробников:
пассивный и активный. Подробная техническая информация по пробникам представлена в
соответствующем руководстве пользователя пробников. В нижеследующей таблице
представлены пробники, рекомендуемые к использованию в данном осциллографе:
Модель
Описание
RP5600
Полоса пропускания 600 МГц, пассивный, входит в стандартную
комплектацию, автоматическое распознавание DS6000
RP3500
Полоса пропускания 500 МГц, пассивный, опция, автоматическое
распознавание DS6000
RP6150
Полоса пропускания 1.5 ГГц, пассивный, входит в стандартную комплектацию
приборов моделей DS610Х, автоматическое распознавание DS6000
RP7150
Полоса пропускания 1.5 ГГц, активный, опция, автоматическое распознавание
DS6000
Подсоединение пробника:
1. Соедините конец BNC пробника с коннектором канала BNC осциллографа,
расположенном на передней панели.
2. Соедините наконечник пробника с контрольной точкой измеряемого контура, а
зажим заземления пробника – с клеммой заземления электрического контура.

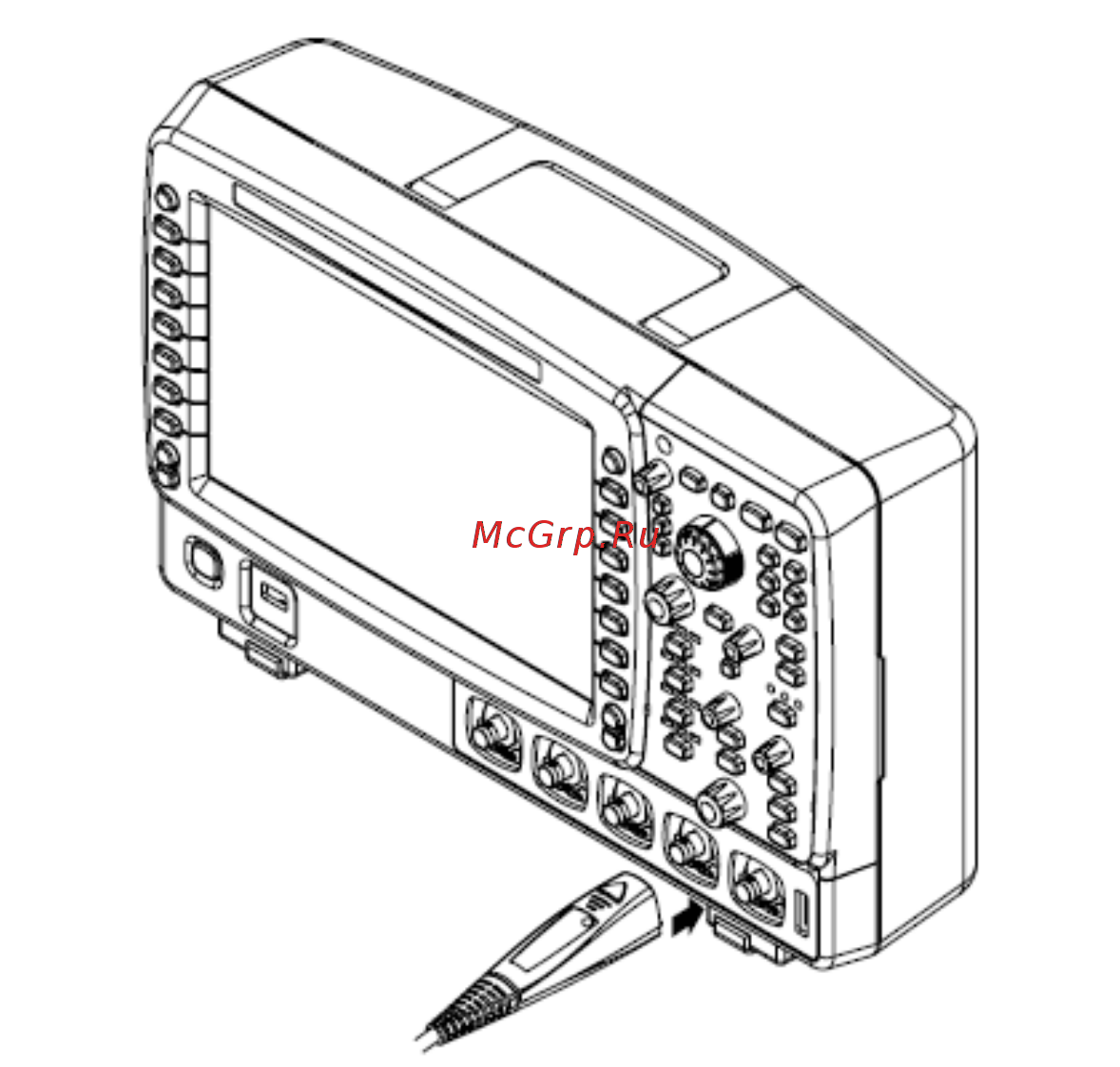

Рис. 1-7 Подсоединение пробника
