Rigol DS6064 [178/274] Запуск функции ref использование опорного сигнала
![Rigol DS6062 [178/274] Запуск функции ref использование опорного сигнала](/views2/1473240/page178/bgb2.png)
RIGOL 8. Эталонная осциллограмма
2
Руководство пользователя DS6000

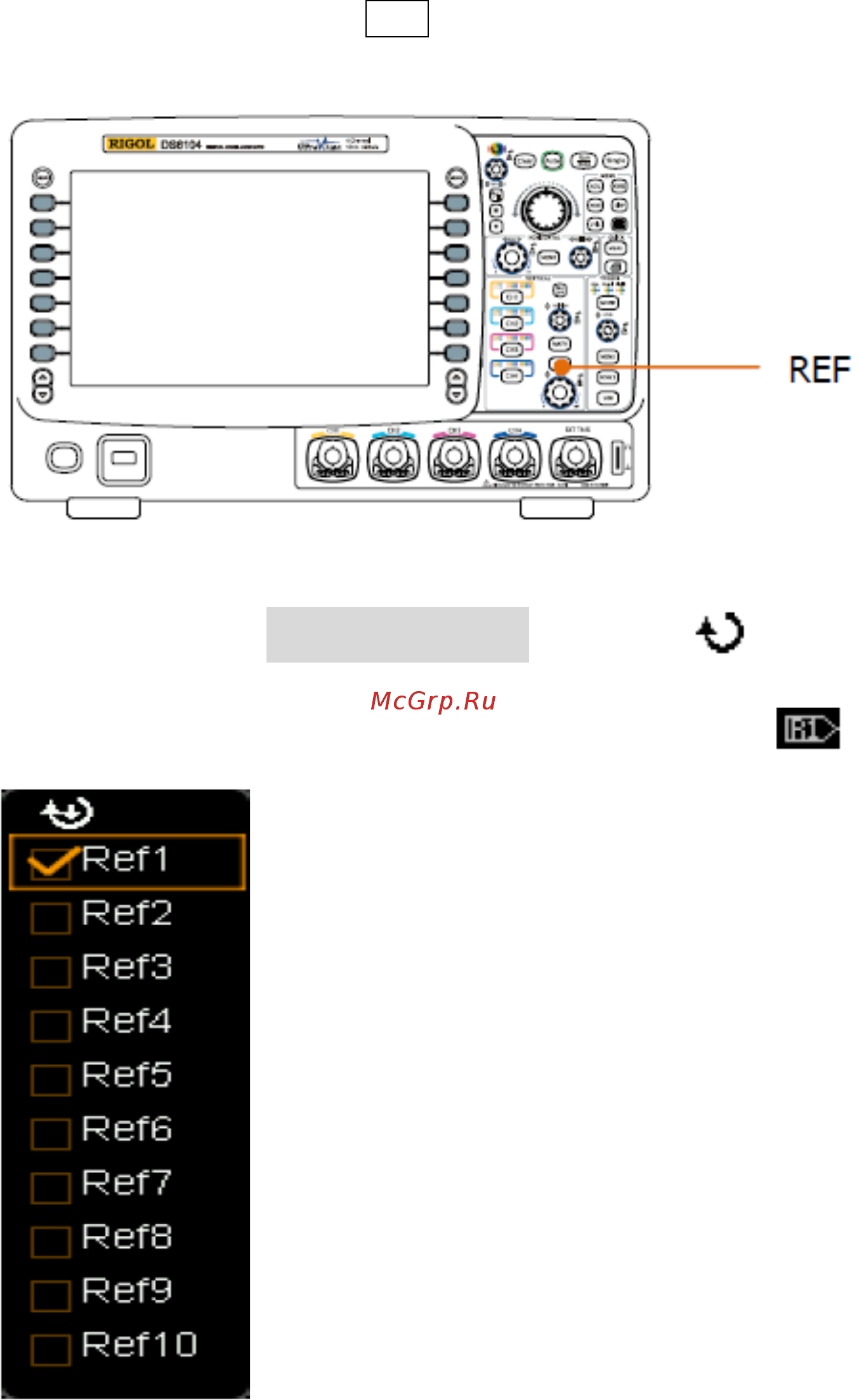

Запуск функции REF (использование опорного сигнала)
Нажмите расположенную в зоне управления по вертикали на передней панели
функциональную клавишу REF, запустите функцию REF. Внимание: при режиме X-Y
временной развертки функция REF не запустится.
В осциллографе серии DS6000 есть 10 каналов эталонных осциллограмм. Нажмите
экранную клавишу Настройка канала, рукояткой выберите, открыть или закрыть
нужный эталонный канал. Уже открытый канал будет отображаться в левой части сетки
экрана в виде значка соответствующего канала. Например, .
После запуска функции REF можно задать свой цвет каждой эталонной осциллограмме,
выбрать источник для каждого эталонного канала, отрегулировать масштаб и положение
по вертикали, сохранить эталонную осциллограмму на внутреннем или внешнем
накопителе, и, когда это необходимо, снова загрузить ее для использования. Далее
приводится более подробная информация.
