RIGOL 1. Вводный курс
22
Руководство пользователя DS6000
Интерфейс пользователя
Осциллограф серии DS6000 обладает дисплеем со следующими характеристиками: 10.1",
TFT LCD, 160 000 цветов, WVGA (800*480). Стоит отметить, что сверхширокий экран с
14 клетками позволит Вам «шире» взглянуть на осциллограмму.

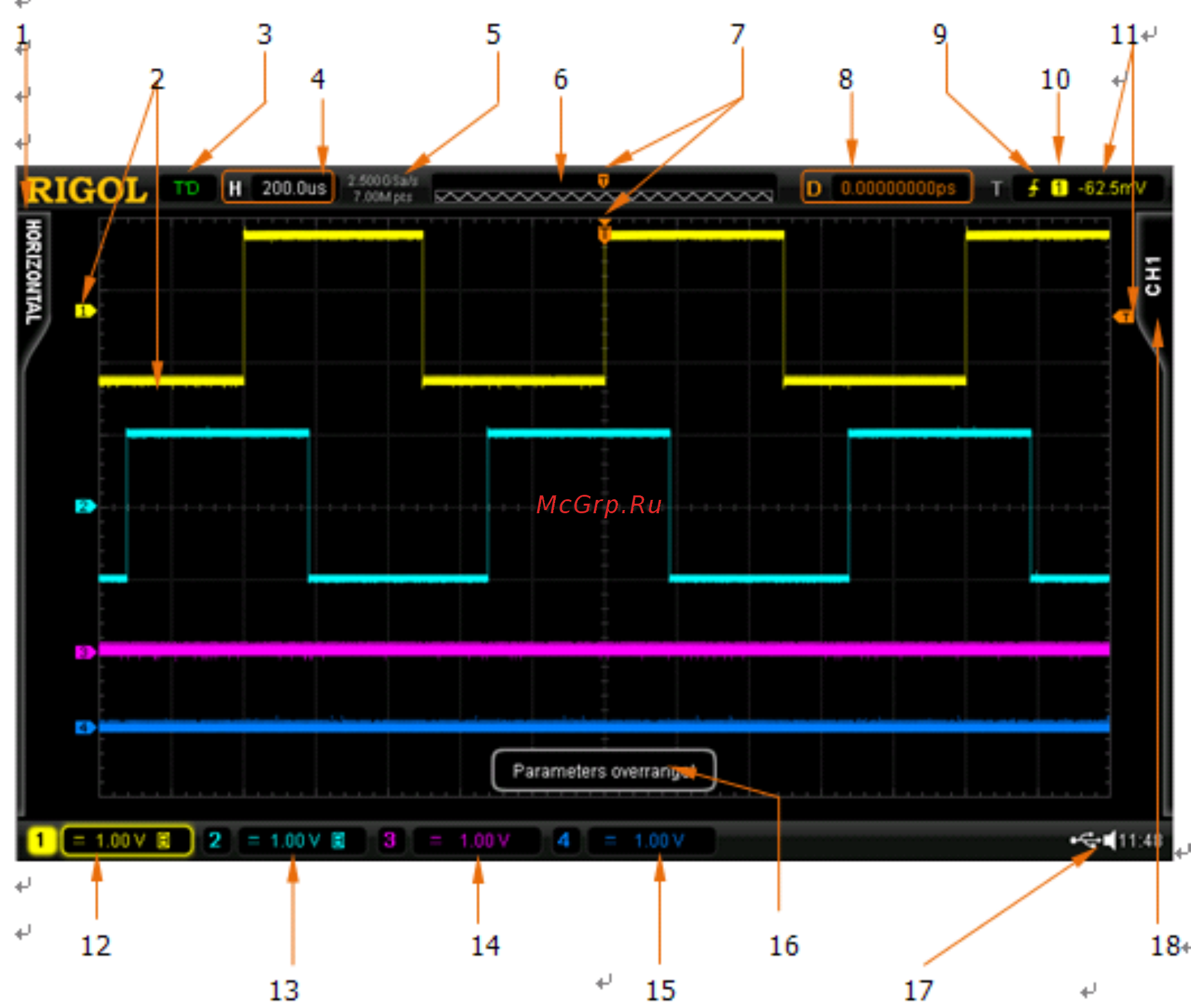

Рис. 1-13 Интерфейс пользователя
1. Выбранный параметр автоматического измерения
Предлагаются 12 видов горизонтальных и 12 видов вертикальных параметров для
измерения. Нажатием экранной клавиши в левой части экрана осуществляется
открытие соответствующего вида измерений.
2. Условное обозначение канала/осциллограмма
Различные каналы помечаются различными цветами. Цвет условного обозначения
канала и его осциллограммы совпадают.
3. Рабочее положение
Возможны следующие положения: RUN (Пуск), STOP (Стоп), T’D (запуск
произошел), WAIT (Ожидание), AUTO (автоматический режим).
4. Горизонтальная временная развертка
• показывается период времени, соответствующий каждому делению на
горизонтальной оси экрана.
