RIGOL 14. Удаленное управление
2
Руководство пользователя DS6000
Управление через USB
1. Соединение оборудования
Соедините осциллограф (USB DEVICE) с ПК посредством линии данных USB.
2. Установка USB драйвера
Данный осциллограф является оборудованием USBTMC. Если на компьютере уже
установлена Ultra Sigma, то после первого включения осциллографа (осциллограф
автоматически настроится на USB порт), при правильном его соединении с ПК на экране

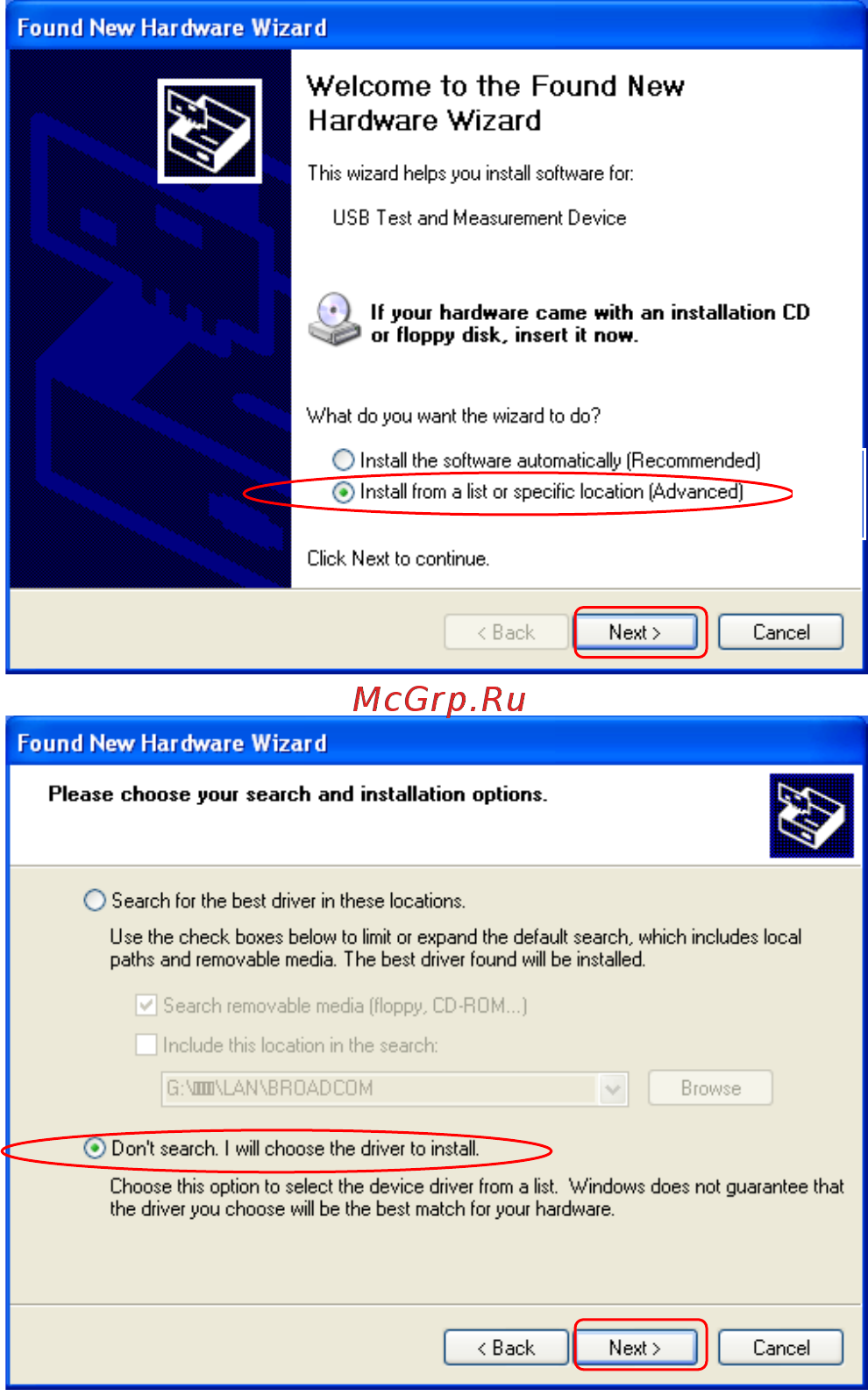

компьютера появится показанное ниже диалоговое окно проводника установки нового
оборудования. Установите драйвер «USB Test and Measurement» в соответствии с
указаниями проводника. Этапы установки:
1
2
3
4
