1. Вводный курс RIGOL
29
Руководство пользователя DS6000
Использование корзины для монтажа в приборную стойку
Данный осциллограф можно установить в 19-ти дюймовый шкаф, который соответствует
стандарту Ассоциации электронной промышленности (EIA). Приобретите и установите
данные опциональные принадлежности, если есть такая необходимость.

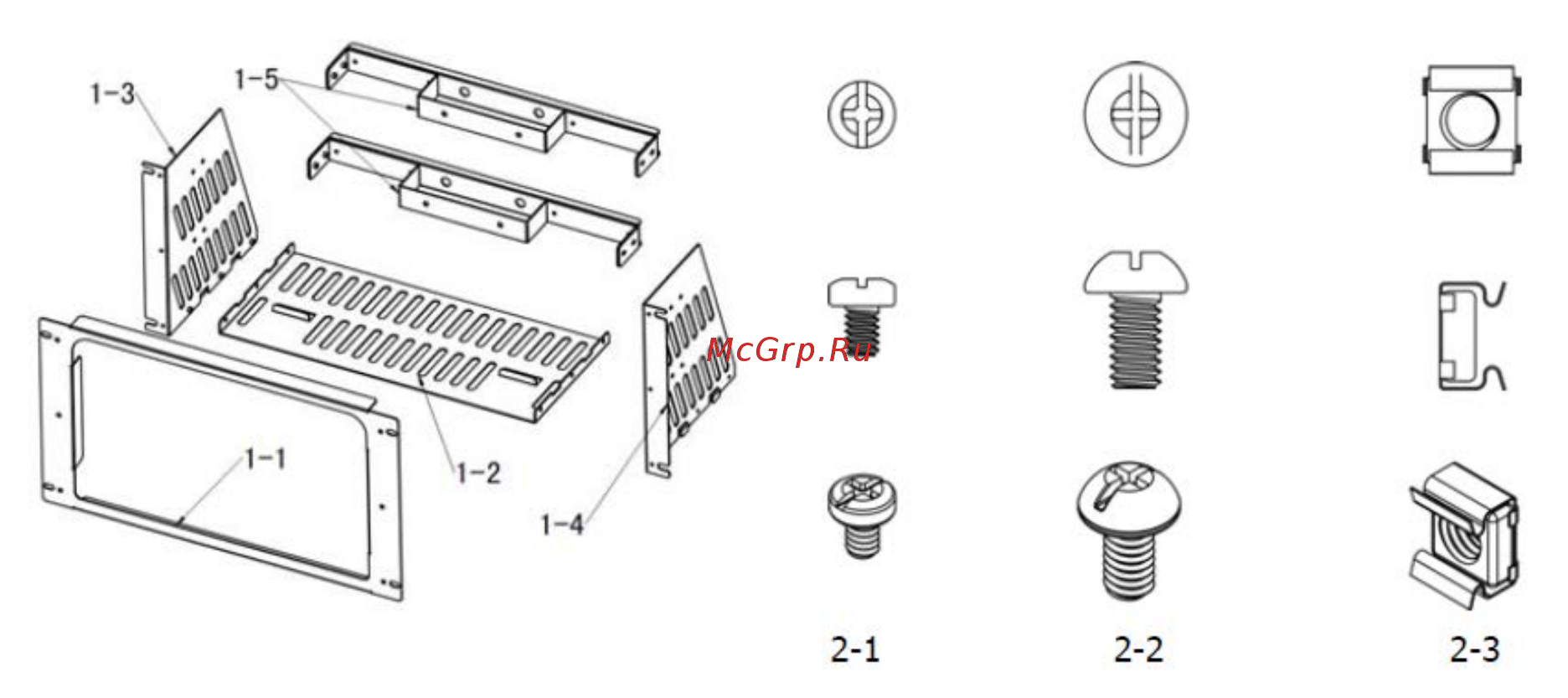

Перечень деталей
№
Наименование
Кол-во
Код детали
Описание
1-1
Передняя
панель
1
RM-DS-6-01
1-2
Днище
1
RM-DS-6-02
1-3
Левая стенка
1
RM-DS-6-03
1-4
Правая стенка
1
RM-DS-6-04
1-5
Задняя опорная
планка
2
RM-DS-6-05
2-1
Винт М4
24
RM-SCREW-01
Винт М4х6 с головкой под плоскую и
крестообразную отвертку и
механически нарезанной резьбой.
2-2
Винт М6
4
RM-SCREW-02
Винт М6х16 с головкой под плоскую
и крестообразную отвертку и
механически нарезанной резьбой.
2-3
Гайка М6
4
RM-SCREW-03
Квадратная гайка М6х5 с
фиксирующей замковой пластиной и
механически нарезанной резьбой.
