RIGOL 5. Запуск осциллографа
6
Руководство пользователя DS6000
Задержка запуска

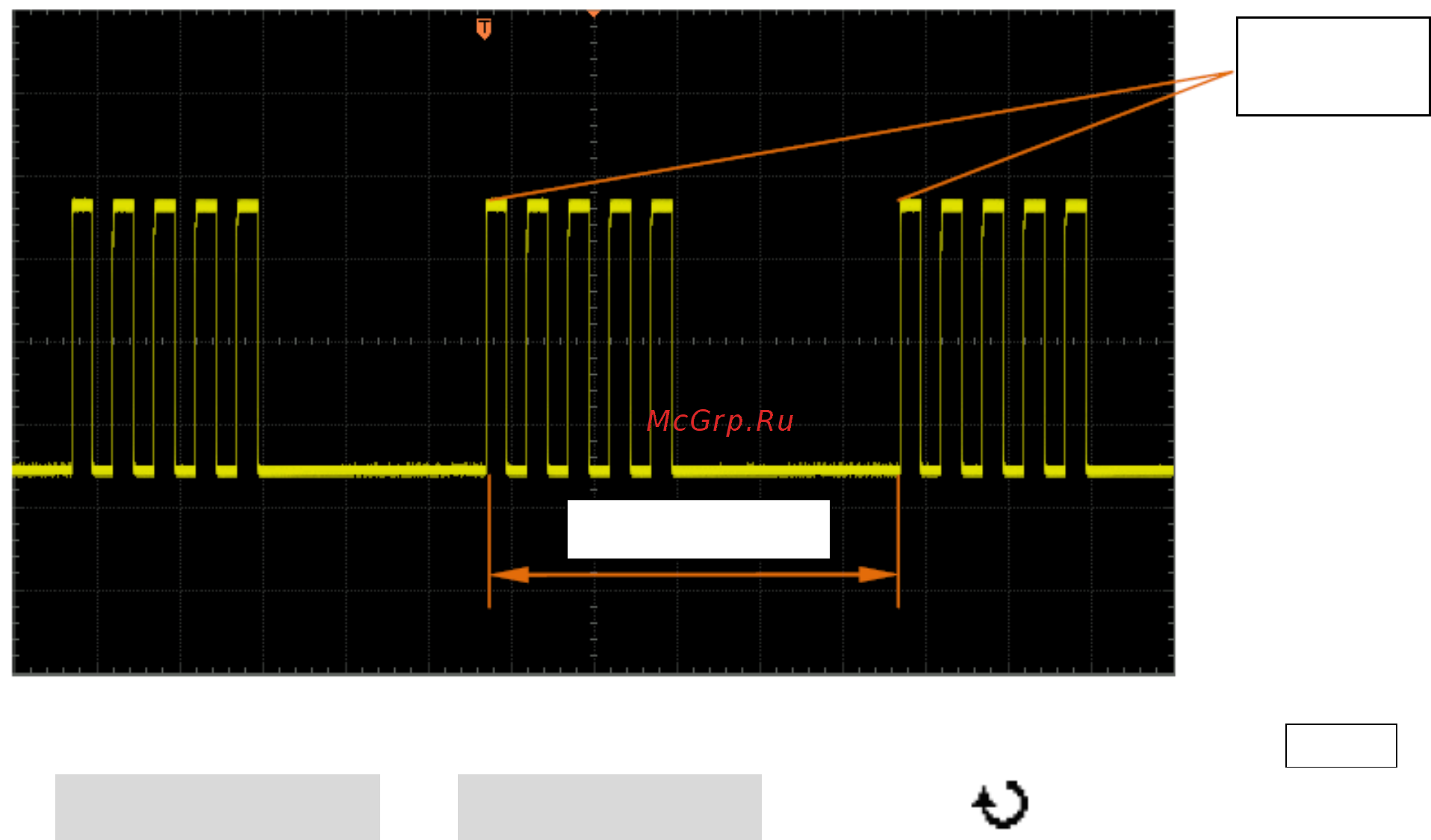

Задержка запуска позволяет стабилизировать сложные осциллограммы (например,
последовательности импульсов). Под временем задержки подразумевается время
ожидания до следующего запуска осциллографа. Осциллограф не будет производить
запуск до окончания времени задержки.
Нажав расположенные в зоне управления запуском на передней панели клавиши MENU
Настройка запуска Задержка запуска, рукояткой можно менять время
задержки (по умолчанию 100 нс) до тех пор, пока запуск не будет обеспечивать
стабильную осциллограмму. Диапазон настройки времени задержки от 100 нс до 10 с.
Положение
запуска
Время задержки
