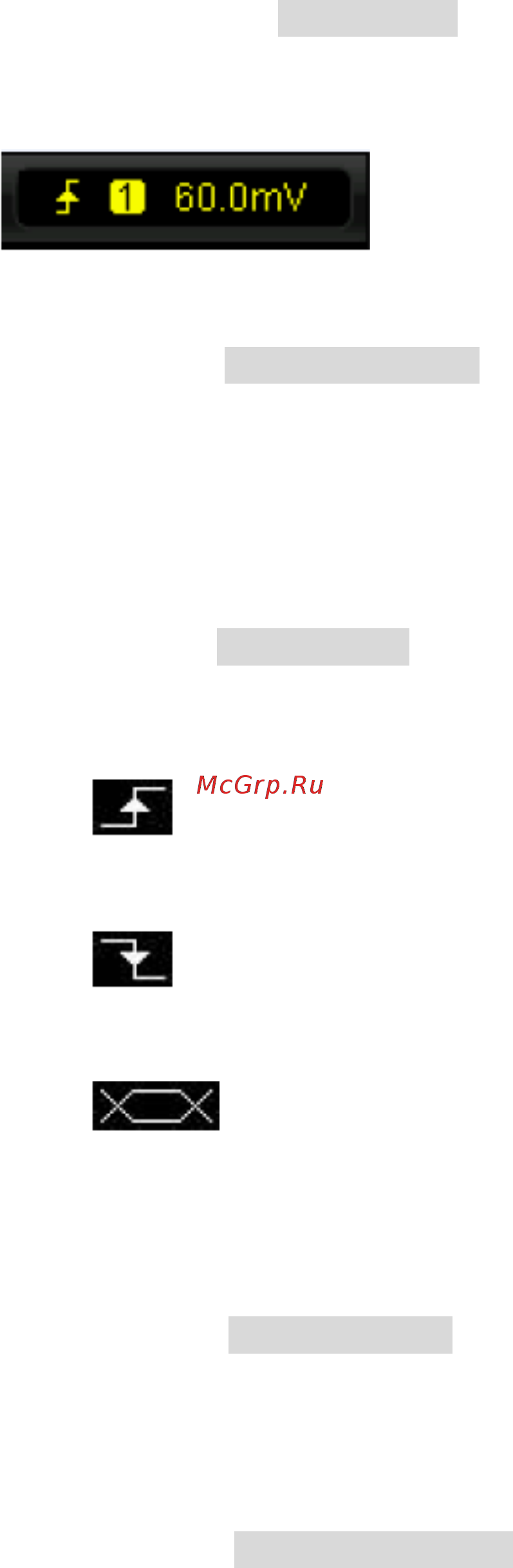

RIGOL 5. Запуск осциллографа
8
Руководство пользователя DS6000
Запуск по фронту
Запуск производится при пересечении входным сигналом установленного порогового
значения запуска.
Тип запуска:
Нажатием клавиши Тип запуска выбирается «Запуск по фронту». При этом в правом
верхнем углу экрана отобразится информация настройки запуска, как это показано на рис.
ниже.
Выбор источника:
Нажав клавишу Выбор источника, выберите источник запуска (CH1-CH4, EXT, EXT/5
или городская электросеть). Текущий источник отобразится в правом верхнем углу экрана.
Внимание: получить стабильный запуск можно, только если источником запуска является
канал, на который уже подан сигнал.
Типы фронта:
Нажав клавишу Типы фронта выберите тип фронта входного сигнала, по которому будет
производиться запуск. Текущий тип фронта будет отображен в правом верхнем углу
экрана.
• : запуск производится при пересечении входным сигналом уровня
напряжения, соответствующего установленному уровню запуска, в направлении
нарастания.
• : запуск производится при пересечении входным сигналом уровня
напряжения, соответствующего установленному уровню запуска, в направлении
спада.
• : запуск производится при пересечении входным сигналом уровня
напряжения, соответствующего установленному уровню запуска, в направлении
нарастания и спада.
Способ запуска:
Нажав клавишу Способ запуска, выберите способ запуска (автоматический, обычный,
единичный) при данном типе запуска. Текущий способ запуска отражает загоревшаяся
соответствующая лампочка.
Настройка запуска:
Нажав клавишу Настройка запуска, настройте параметры запуска при данном типе
запуска: тип связи запуска и задержку запуска.
