RIGOL 14. Удаленное управление
6
Руководство пользователя DS6000
4. Просмотр ресурса оборудования

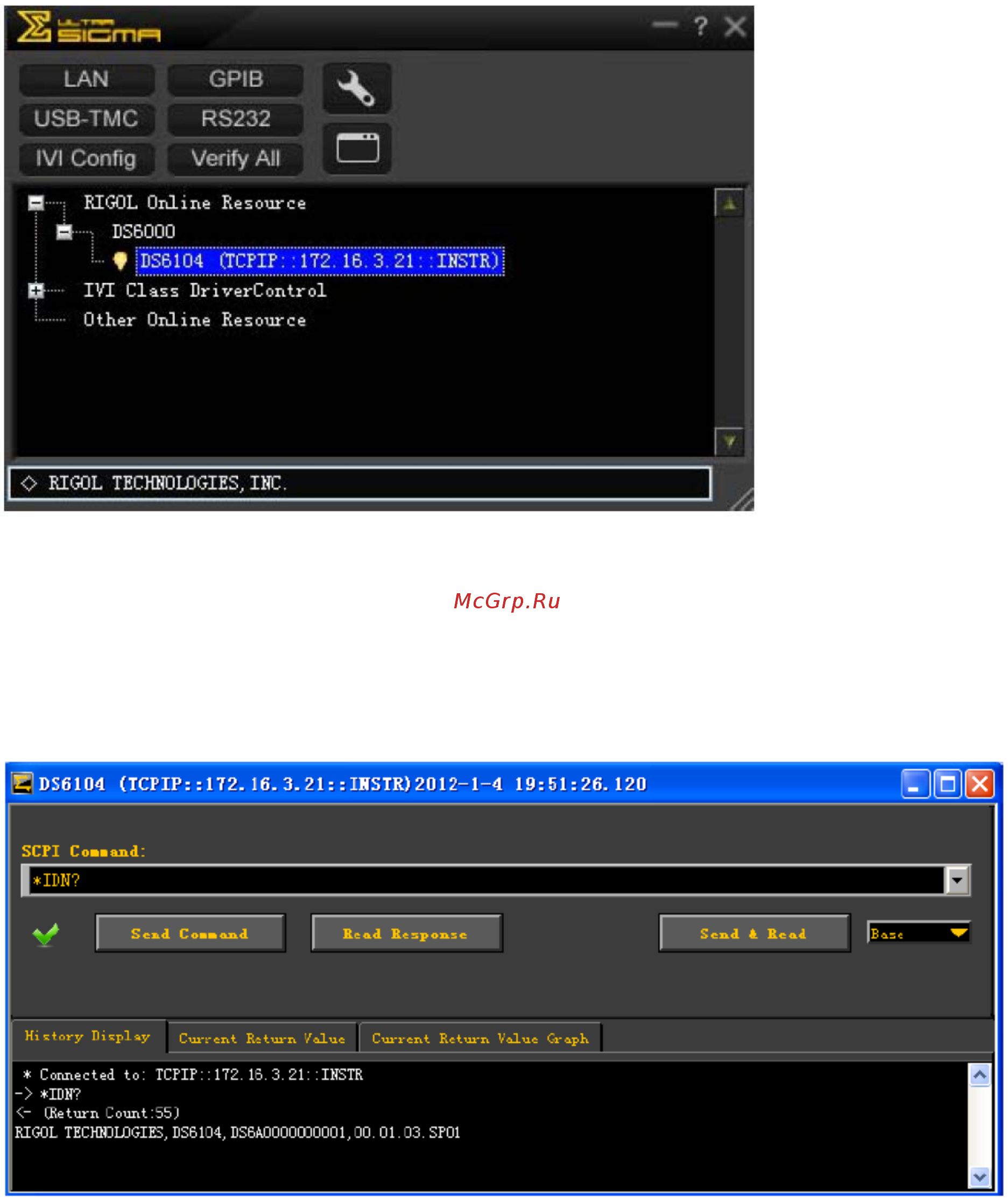

Найденный ресурс появится в каталоге «RIGOL Online Resource»:
5. Проверка обмена данными
Кликните правой клавишей мыши на имени ресурса «DS6104
(TCPIP::172.16.3.21::INSTR)». Выберите «SCPI Panel Control», откроется командная
панель удаленного управления. Посредством этой панели можно отправлять команды и
считывать данные:
