69
Глава 6 Параметры
Контакты Действия преобразователя
Повысить сигнал (10) Понизить сигнал (11)
Разомкнуты Разомкнуты Поддержка текущего сигнала управления
Замкнуты Разомкнуты Повысить
Разомкнуты Замкнуты Понизить
Замкнуты Замкнуты Поддержка текущего сигнала управления
ПРИМЕЧАНИЕ. Когда назначена только одна функция («Повысить» или «Понизить») сигнала управления, активи-
руется сигнал 0PE03 (ошибка при выборе многофункционального входа).
Использование функции «Повысить/Понизить» с поддержанием команды задания (L4-00):
• Когда команда «ПУСК» аннулирована и L4-00 = 0, сигнал «Повысить/Понизить» будет сброшен до 0.
• Когда L4-00 = 1, преобразователь сохранит сигнал управления частотой, который был настроен сигналом управле-
ния «Повысить/Понизить». При остановке преобразователя сигнал управления частотой будет сохранен.
Для обнуления сохраненного сигнала управления следует отменить команду «ПУСК» и замкнуть вход «Повысить» или
«Понизить». Подробнее см. в L4-00.
Использование функции «Повысить/Понизить» с пределами сигнала управления частотой (L2):
• Верхний предел сигнала управления частотой устанавливается в L2-00.
• Нижний предел сигнала управления частотой может быть установлен на аналоговом входе или в L2-01.
Если аналоговый вход настроен на 2, меньшая из настроек аналогового входа величина или настройка в L2-01
и станет нижним пределом.
Действие сигнала управления «Повысить/Понизить» показано на следующем рисунке. В этом примере
нижний предел сигнала управления частотой определяется параметром L2-01.
Верхний предел
выходной частоты
ВПЕРЕД/СТОП
Замедление
до нижнего
предела
Та же частота
L4-00 = 1
L4-00 = 0
Повысить сигнал управления
Понизить сигнал управления
ВКЛ
ВКЛ
ВКЛ
Сброс сохраненной
частоты
Замедление до
нижнего предела
ВКЛ ВКЛ
Электропитание

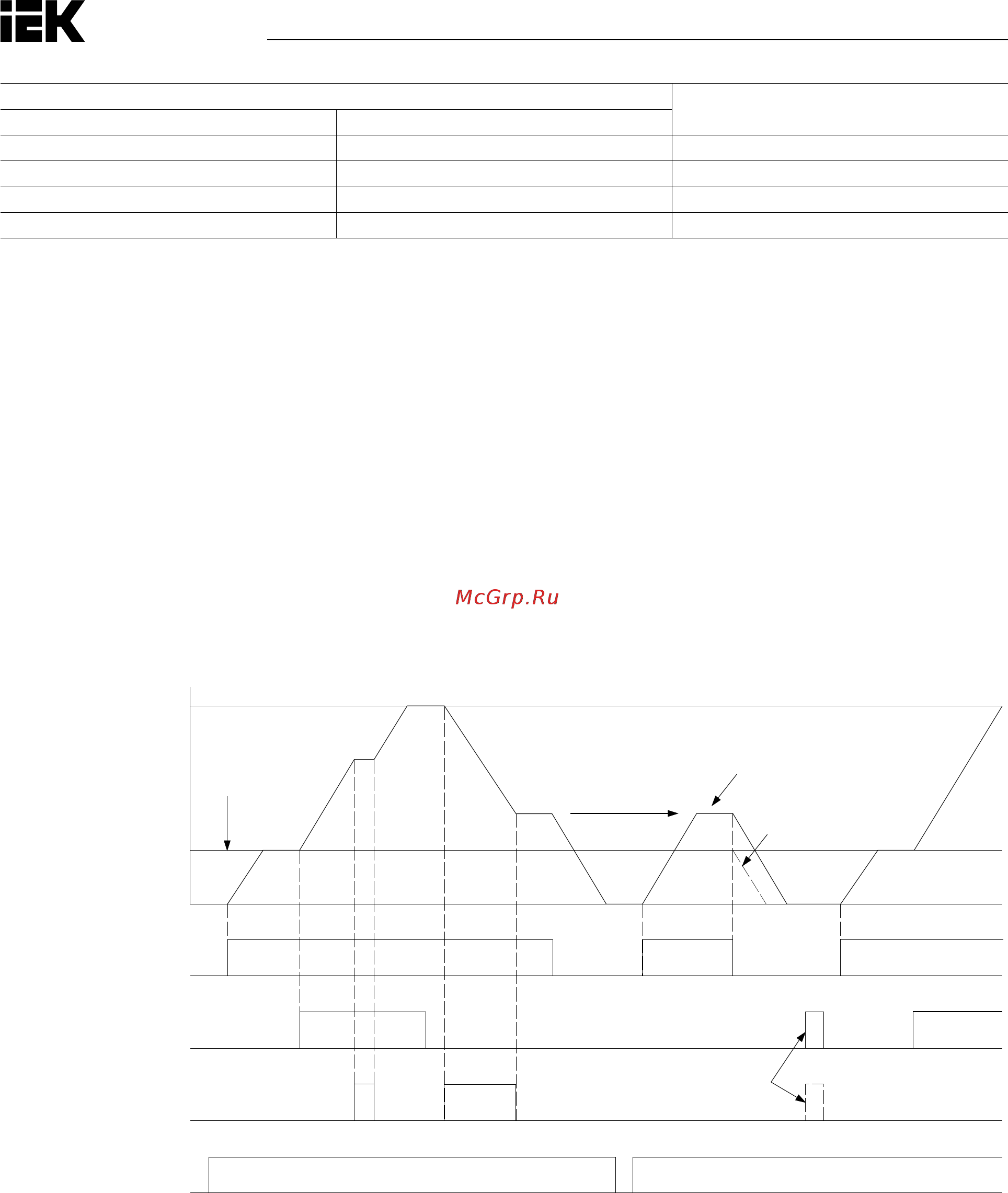

Рис. 6.28. Действие сигнала управления «Повысить/Понизить»
12/13: Сигнал управления «Повысить 2 / Понизить 2».
Повышение или понижение смещения частоты сигнала управления. Подробности указаны в параметре L2.
14/15: Команды «Толчковый ход вперед (F)» / «Толчковый ход назад (R)».
Командами «Толчковый ход вперед (F)» / «Толчковый ход назад (R)» являются частоты толчкового хода,
которые не требуются для команды «ПУСК». Параметры времени разгона и замедления устанавливаются
в C1-11 и C1-12. Если контакты входа, назначенного для команды «Толчковый ход вперед», замкнуты, пре-
образователь работает в прямом направлении на частоте, установленной в L1-16. Команда «Толчковый
ход назад» вызывает то же действие, но преобразователь работает в обратном направлении. Команды
«Толчковый ход вперед (F)» и «Толчковый ход назад (R)» могут настраиваться независимо друг от друга.
