70
Глава 6 Параметры
• Команды «Толчковый ход вперед (F)» / «Толчковый ход назад (R)» перекрывают все прочие сигналы управления
частотой. Однако команда «Толчковый ход назад» отключается, если b1-03 = 1 (вращение в обратном направлении
отключено).
• Одновременный ввод обеих команд через 500 мс стимулирует подачу аварийного сигнала, и преобразователь
перейдет в режим инерции до полной остановки.
Выходная
частота
L1-16
L1-16
ВКЛ
ВКЛ
FJOG
RJOG

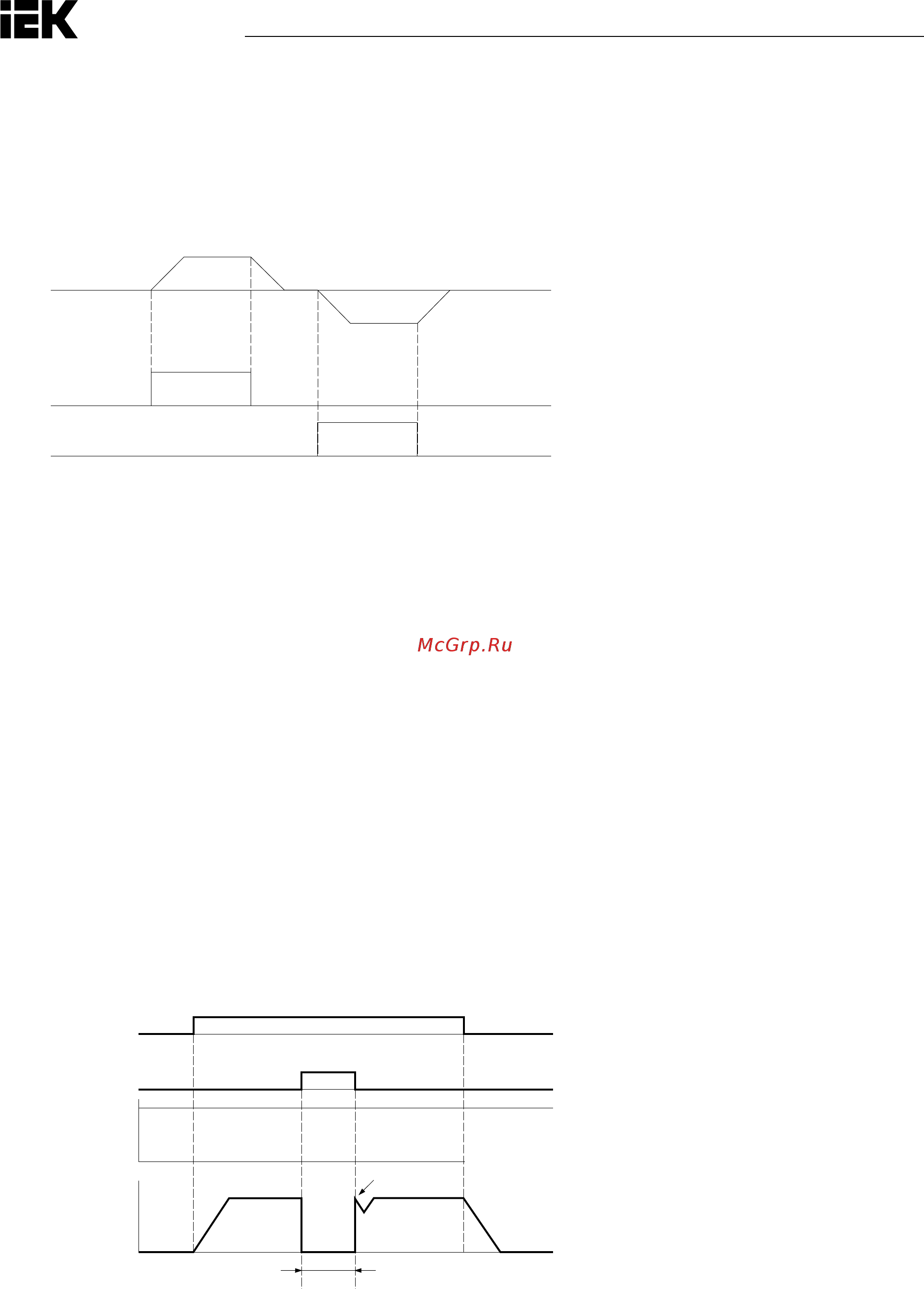

Рис. 6.29. Действие команд «Толчковый ход вперед (F)» и «Толчковый ход назад (R)»
16: Выбор времени разгона/замедления 1.
Переключение между C1-00, C1-01 (время разгона/замедления 1) и C1-02, C1-03 (время разгона/замед-
ления 2) путем размыкания или замыкания контактов терминала. Подробнее об этом см. параметры
с C1-00 по C1-07 (настройки времени разгона/замедления 1–4).
17: Выбор времени разгона/замедления 2.
Выбор настройки времени разгона и замедления 1–4 в комбинации с E1-口口 = 16 (выбор времени раз-
гона/замедления 1). Подробнее об этом см. параметры с C1-00 по C1-07 (настройки времени разгона/
замедления 1–4).
18: Удержание инерции разгона/замедления.
Если контакты входа замкнуты, преобразователь удерживает величину выходной частоты. Когда контакты
снова размыкаются, преобразователь возобновляет разгон или замедление. Подробнее об этом см.
параметр L4-00.
19: Сигнал отключения силовых выходов преобразователя (замыкающий контакт).
20: Сигнал отключения силовых выходов преобразователя (размыкающий контакт).
Сигнал блокировки выхода немедленно отключает выходы преобразователя, электродвигатель начинает
вращаться по инерции, и на дисплее начинает мигать предупреждающий значок bb (блокировка выхода).
По окончании блокировки выхода и активации команды «ПУСК» для перезапуска электродвигателя вклю-
чается функция запроса скорости.
Команда «ХОД»
Сигнал блокировки выхода
Сигнал управления
частотой
Выходная частота
ВКЛ
ВЫКЛ
Размыкание контактов
при блокировке выхода
Активация запроса скорости от предыдущего
сигнала управления частотой
Отключения выходов привода.
Мотор работает по инерции.
Рис. 6.30. Действие блокировки выхода
