90
Глава 6 Параметры
№ Наименование функции Настройки По умолчанию
P3-00 Предотвращение опрокидывания при разгоне 0÷1 1
0: Отключено.
Функция предотвращения опрокидывания не работает во время разгона. Если время разгона слишком
небольшое, может случиться так, что электродвигатель не удастся ускорить, что спровоцирует ошибку
перегрузки и его остановку.
1: Включено.
Функция предотвращения опрокидывания работает во время разгона. Режим работы определяется
выбранным способом управления.
• Управление напряжением / частотой / V/F-регулирование с разомкнутым контуром.
Разгон прекращается, когда выходной ток превышает значение, установленное в P3-01. Разгон продол-
жается в том случае, если выходной ток падает на 15 % ниже значения, установленного в P3-01. Уровень
предотвращения опрокидывания автоматически понижается в диапазоне регулирования при постоянном
питании. Более подробную информацию см. в разделе P3-02 (предел предотвращения опрокидывания
во время разгона).
Входной ток
Уровень предотвращения опрокидывания
во время разгона
85% от Р3-01
Р3-01
Врем
я
Время
Контролирует выходную частоту
для предотвращения
опрокидывания двигателя
Выходная
частота

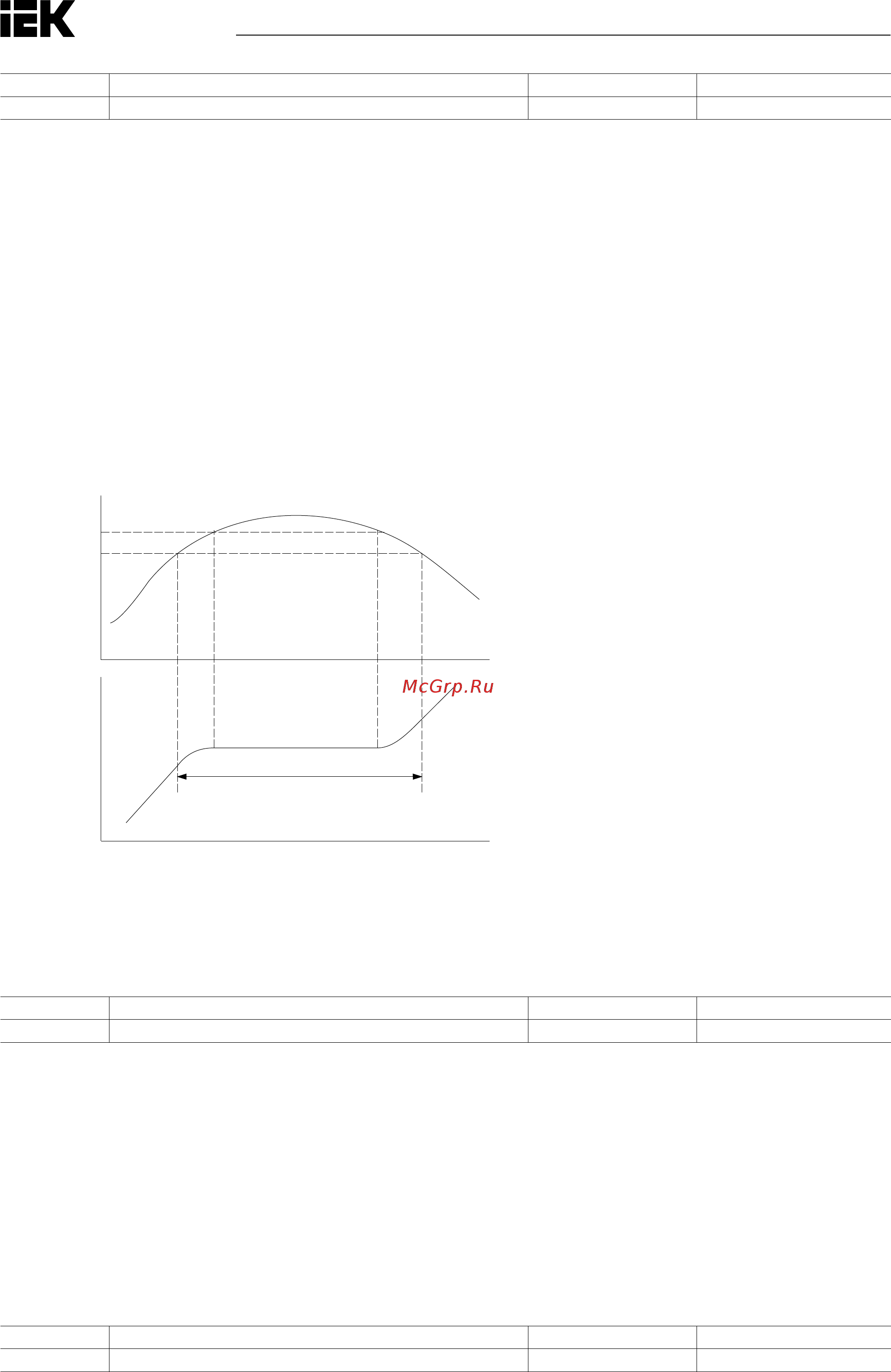

Рис. 6.49. Предотвращение опрокидывания во время разгона для электродвигателя АД
• P3-01 УРОВЕНЬ ПРЕДОТВРАЩЕНИЯ ОПРОКИДЫВАНИЯ ВО ВРЕМЯ РАЗГОНА
Задает уровень выходного тока для активации функции предотвращения опрокидывания во время раз-
гона.
№ Наименование функции Настройки По умолчанию
P3-01 Уровень предотвращения опрокидывания во время разгона 0÷150 % <1> <1>
• Когда скорость электродвигателя меньше скорости преобразователя, использование значения по умолчанию
для запуска электродвигателя может привести к его опрокидыванию. Если происходит опрокидывание, следует
установить для этого параметра меньшее значение.
• При запуске электродвигателя в диапазоне регулирования при постоянном питании надо настроить также параметр
P3-02.
• P3-02 ПРЕДЕЛ ПРЕДОТВРАЩЕНИЯ ОПРОКИДЫВАНИЯ ВО ВРЕМЯ РАЗГОНА
При запуске электродвигателя в диапазоне регулирования при постоянной мощности значение параме-
тра P3-01 автоматически уменьшается.
Задает нижний предел предотвращения опрокидывания в диапазоне регулирования при постоянной
мощности как процентную долю номинального выходного тока преобразователя частоты.
№ Наименование функции Настройки По умолчанию
P3-02 Предел предотвращения опрокидывания во время разгона 0÷100 % 50 %
