Глава 6 Параметры
Уровень предотвращения
опрокидывания во время разгона
Р3-01 (предотвращение
опрокидывания во время разгона)
Р3-02 (предел предотвращения
опрокидывания во время разгона)
d1-04
Опорная частота
Выходная
частота

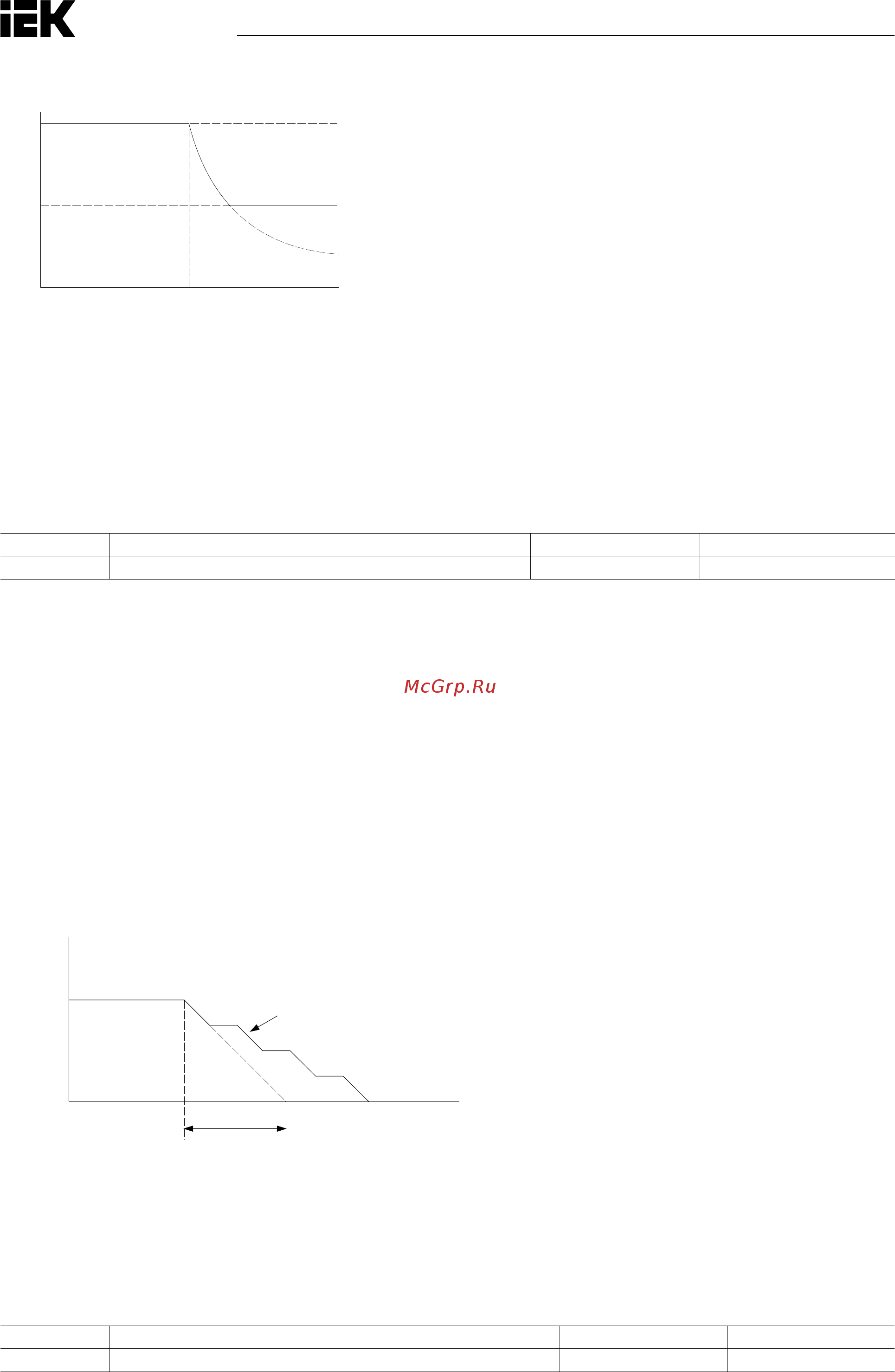

Рис. 6.50. Уровень предотвращения опрокидывания во время разгона
• P3-03 ПРЕДОТВРАЩЕНИЕ ОПРОКИДЫВАНИЯ ПРИ ТОРМОЖЕНИИ
Функция предотвращения опрокидывания при торможении контролирует общее замедление на основном
постоянном напряжении основной цепи и использует высокоинерционное или быстрое торможение
в целях предотвращения ошибки ov (повышенное напряжение).
№ Наименование функции Настройки По умолчанию
P3-03 Предотвращение опрокидывания при торможении 0÷1 1
0: Отключено.
Преобразователь замедляется в соответствии с установленным временем торможения. При высокоинер-
ционных нагрузках или быстром торможении может сработать ошибка ov (повышенное напряжение).
Таким образом, следует использовать опции торможения или установить этот параметр на 1.
1: Включено.
Когда напряжение основной цепи превышает уровень предотвращения опрокидывания во время раз-
гона, торможение ставится на паузу при сохранении частоты. Если напряжение основной цепи становится
ниже уровня предотвращения опрокидывания, преобразователь продолжает замедляться, используя
установку времени торможения. Предотвращение опрокидывания может срабатывать несколько раз
для исключения ошибки повышенного напряжения.
Предотвращение опрокидывания может увеличить общее время торможения до полной остановки.
Таким образом, для таких устройств, как конвейер, следует настроить опцию торможения.
Функция предотвращения опрокидывания проиллюстрирована ниже.
Врем
я
Установленное
время торможения
Выходная
частота
Характеристика замедления,
когда предотвращение
опрокидывания срабатывает
во время торможения
Рис. 6.51. Предотвращение опрокидывания во время торможения
• P3-04 УРОВЕНЬ ПРЕДОТВРАЩЕНИЯ ОПРОКИДЫВАНИЯ ВО ВРЕМЯ ТОРМОЖЕНИЯ
Задает уровень напряжения, при котором во время торможения активируется функция предотвращения
опрокидывания.
№ Наименование функции Настройки По умолчанию
P3-04 Уровень предотвращения опрокидывания во время торможения 330÷410 В <1> 395 В <1>
