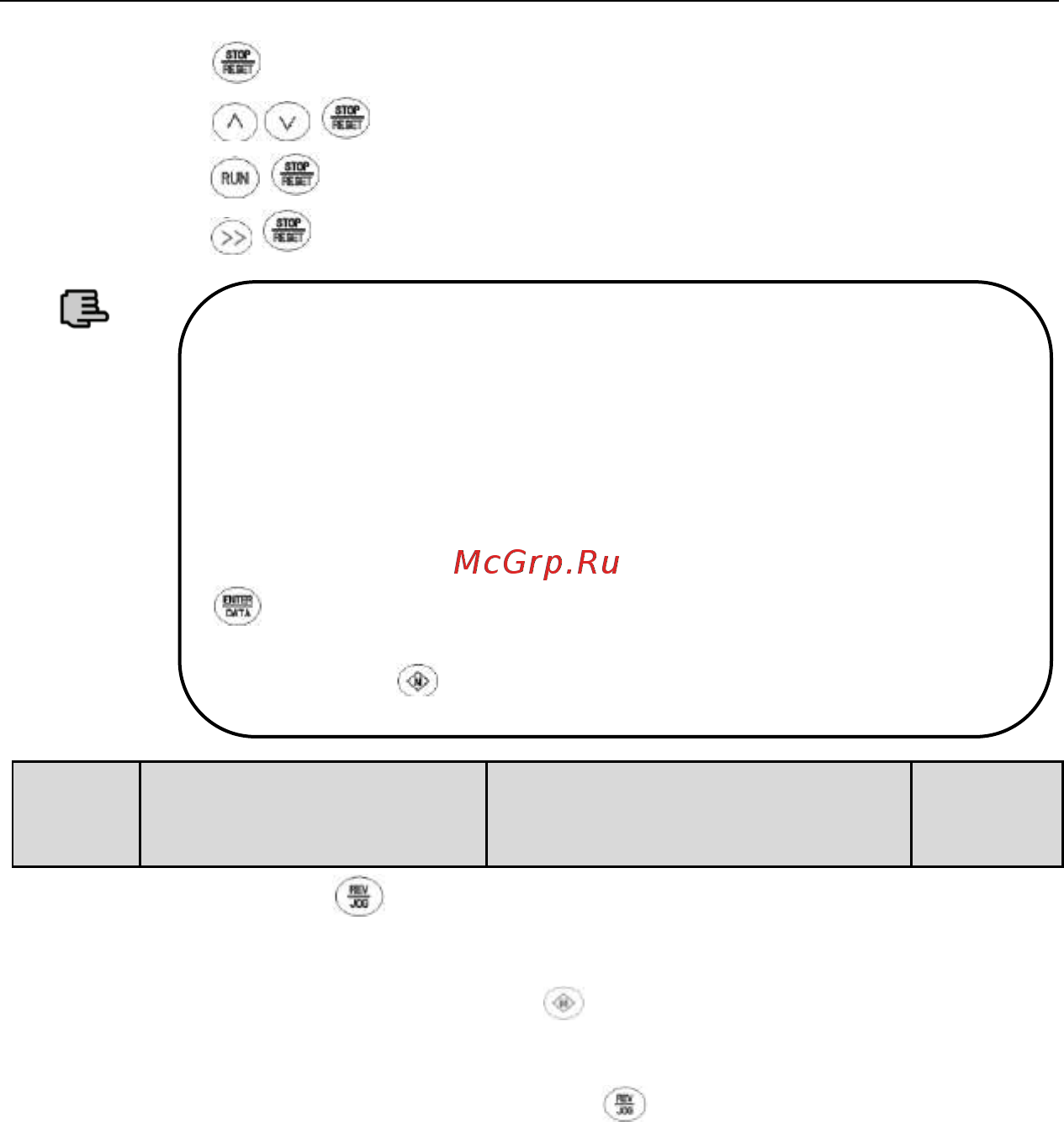

7 Подробные характеристики функций
94
1: Кроме кнопки : остальные заблокированы.
2: Кроме кнопок , : остальные заблокированы.
3: Кроме кнопок , : остальные заблокированы.
4: Кроме кнопок , : остальные заблокированы.
F00.15
Выбор функций кнопок
Диапазон: единицы: 0,1
десятки: 0~9
сотни: 0,1
тысячи: 0,1
0001
Единицы: выбор кнопок панели
0: Кнопка обратного хода
1: Кнопка скачкообразного хода
Десятки: выбор функции многофункциональной кнопки
0: О
тключена.
1: Скачкообразный ход. Многофункциональная кнопка как кнопка скачкообразного хода: направление хода
определяется единичным битом в F01.16. После установки функции , функция скачкообразного хода на клавиатуре
отключается.
2: Переключение прямой/обратный ход. Нажмите кнопку для изменения направления хода во время работы: затем
снова нажмите ту же кнопку для изменения другого направления. Данный ключ функции не используется как ключ
запуска, только как сигнал переключения.
3: Свободная остановка. Устанавливает функцию свободной остановки и режим останова. F02.11 –
та же функция,
как и 1 – скачкообразный ход.
4: Переключение в режим запуска команд согласно настройкам F00.16.
1. В состоянии заводских настроек единица кода параметров данной
функции - 0, является заданной по умолчанию и позволяет изменять все
коды параметров других функций: когда пользователь завершит: и захочет
изменить установку кодов функций: сначала кодовый параметр данной
функции надо установить в 0. По завершении всех изменений и при
необходимости защитить параметр: код данной функции устанавливается
в необходимое IP значение.
2. Десятки устанавливаются в 0 автоматически после удаления записи или
при работе в режиме заводских настроек.
3. По завершении установки третьего параметра F00.14: нажатие кнопки
в течение 2 секунд заблокирует клавиатуру и соответствующие
кнопки на клавиатуре: при необходимости разблокировать клавиатуру:
нажмите кнопку в течение 2 секунд.
Note
