7 Подробные характеристики функций
156
7.11 Группа параметров функций простого ПЛК / Многоскоростного режима: F10
F10.00
Рабочие настройки простого ПЛК
Диапазон: единицы: 0～3
десятки: 0～2
сотни: 0,1
тысячи: 0,1
0000
Режим работы простого ПЛК, режим перезапуска после прерывания, рабочее время модуля и время хранения в
выключенном состоянии может быть задано различными битами параметра F10.00, следующим образом:
Единицы: выбор рабочего режима
0: бездействие
1: останов после одного цикла как показано на Рис.7-31, привод останавливается автоматически после одного
цикла работы и не запустится пока не получит снова команду запуска (RUN).
2: удерживать конечное значение после одного цикла как показано на Рис.7-32, привод продолжает работу на
конечном значении и направлении после завершения одного цикла работы, привод не остановится согласно заданному
режиму останова, пока не будет подана команда остановки.
3: непрерывный цикл как показано на Рис.7-33, привод запустит следующий цикл работы автоматически после
завершения одного цикла работы, пока не будет получена команда остановки (STOP), затем остановится согласно
заданному режиму останова.

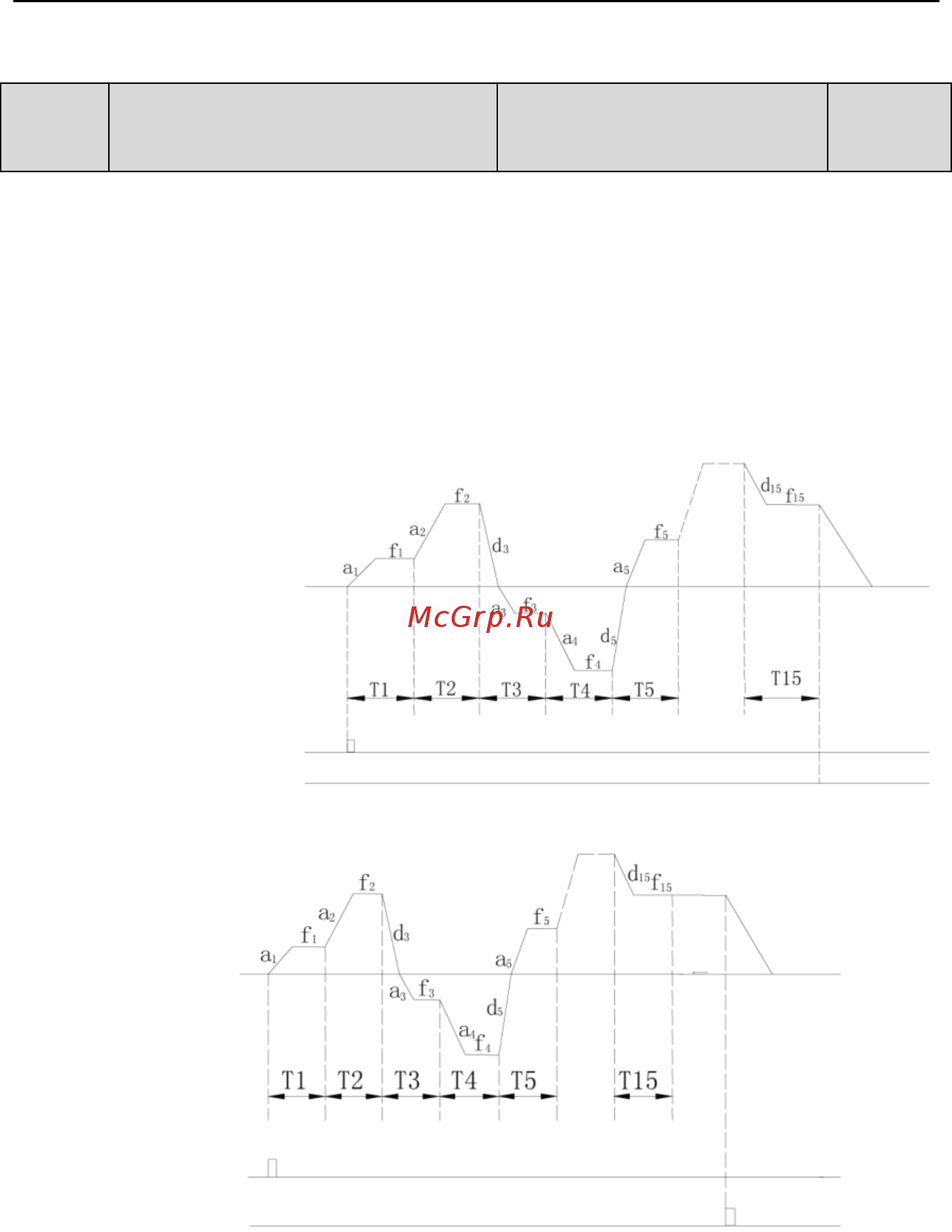

Рис.7-31 Остановка работы после одного цикла работы ПЛК
Рис.7-32 ПЛК удерживает конечное значение после завершения одного цикла работы
Команда хода (RUN)
Команда останова (STOP)
Команда хода (RUN)
Команда останова (STOP)
Удерживаемое конечное
значение
