7 Подробные характеристики функций
146
определенного в F08.27, Y1 (Y1 задан как конечное значение внутреннего счетчика) выдает один индицирующий
сигнал, как показано на Рис. 7-21, когда на вход Xi поступает восьмой импульс, Y1 выдает один индицирующий сигнал.
В этот момент F8.27=8.
Когда выходной импульс с Xi (Терминал функции входного сигнала триггерного счетчика) достигает значения,
определенного в F08.28, Y2 (Y2 задан как специальное значение внутреннего счетчика) выдает один индицирующий
сигнал, пока не появится установленное значение счетчика.
Как показано на Рис. 7-21, на вход Xi поступает пятый импульс, Y2 начинает выдавать один индицирующий сигнал.
Пока установленное значение счетчика 8 не появится, F08.28=5. Если специальное значение счетчика больше заданного
значения счетчика, специальное значение счетчика недействительно.

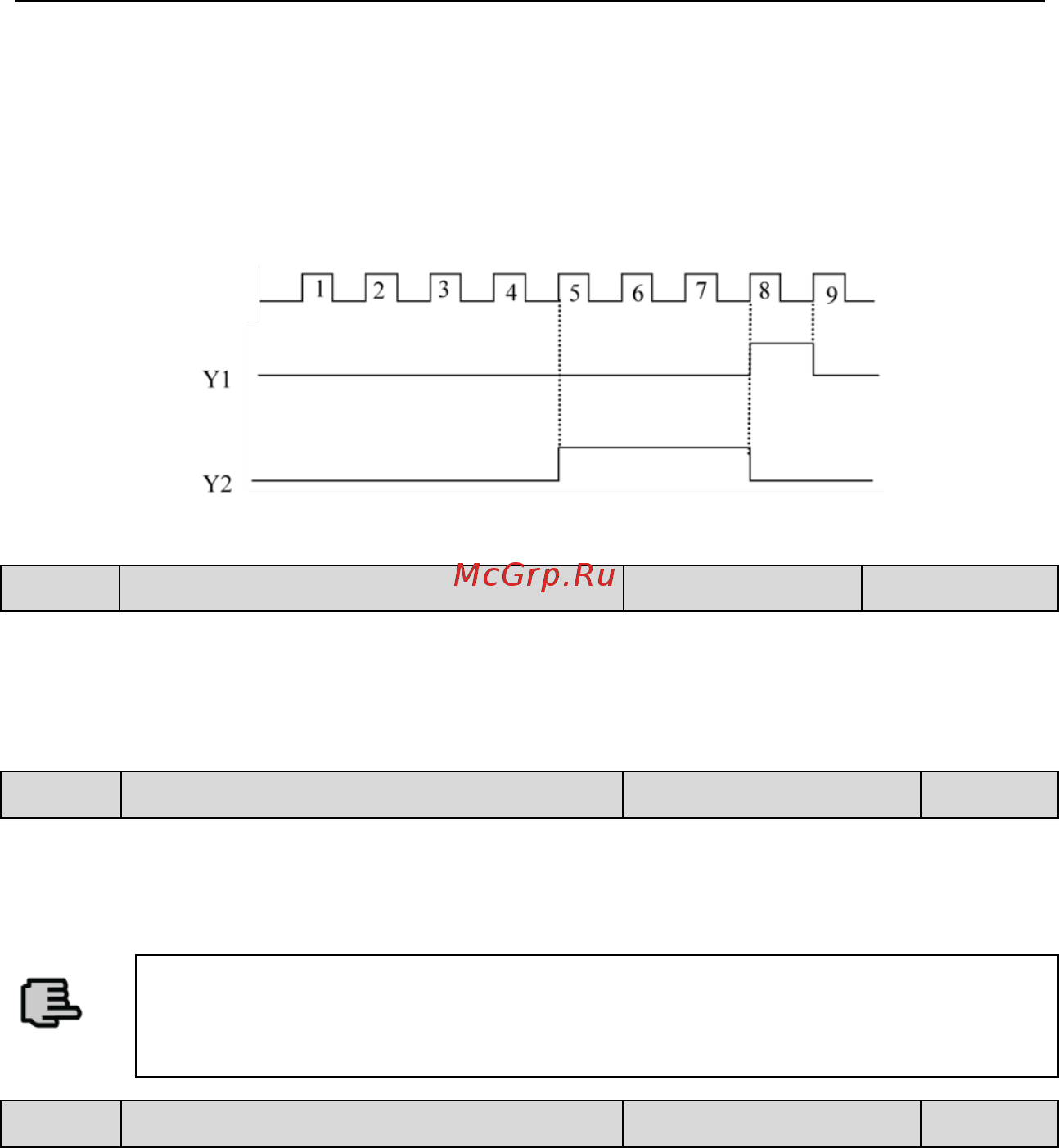

Рис. 7-21 Установка заданных и специальных значений внутреннего счетчика
F08.29
Установка значений внутреннего таймера
Диапазон:
0.1~6000.0с
60.0с
Данный параметр устанавливает время системы отсчета времени внутреннего таймера преобразователя, таймер
включается внешним пусковым терминалом (номер функции терминала Xi - 61), таймер начинает отсчет времени после
получения внешнего пускового сигнала. По достижении времени системы отсчета времени, терминал Yi выдает
действительный импульсный сигнал шириной 0.5с. Если терминал очистки значений внутреннего таймера
преобразователя действителен (функция терминала Xi установлена в 60), внутренний таймер перезапускается.
F08.30
Значение частоты датчика импульсного терминала
Диапазон: 0.01~10.00Гц
1.00Гц
Данный параметр определяет основную частоту регулирования скорости во время задания частоты датчиком
импульсного терминала (F01.00=9). Импульс с датчика терминала основной частоты позволяет только лишь выбрать
канал из комбинации X1 и X2; импульс с датчика терминала вспомогательной частоты позволяет только лишь выбрать
канал из комбинации
X3 и X4, а уровень частоты датчика вспомогательной частоты является фиксированным.
Note
Если F01.00 и F01.03 установлены в 9, X1~X4 могут использоваться только для задания частоты
датчика. Другие функции терминала, определенные параметрами F08.18~F08.21 являются
недействительными.
F08.31
Зарезервировано
