7 Подробные характеристики функций
184

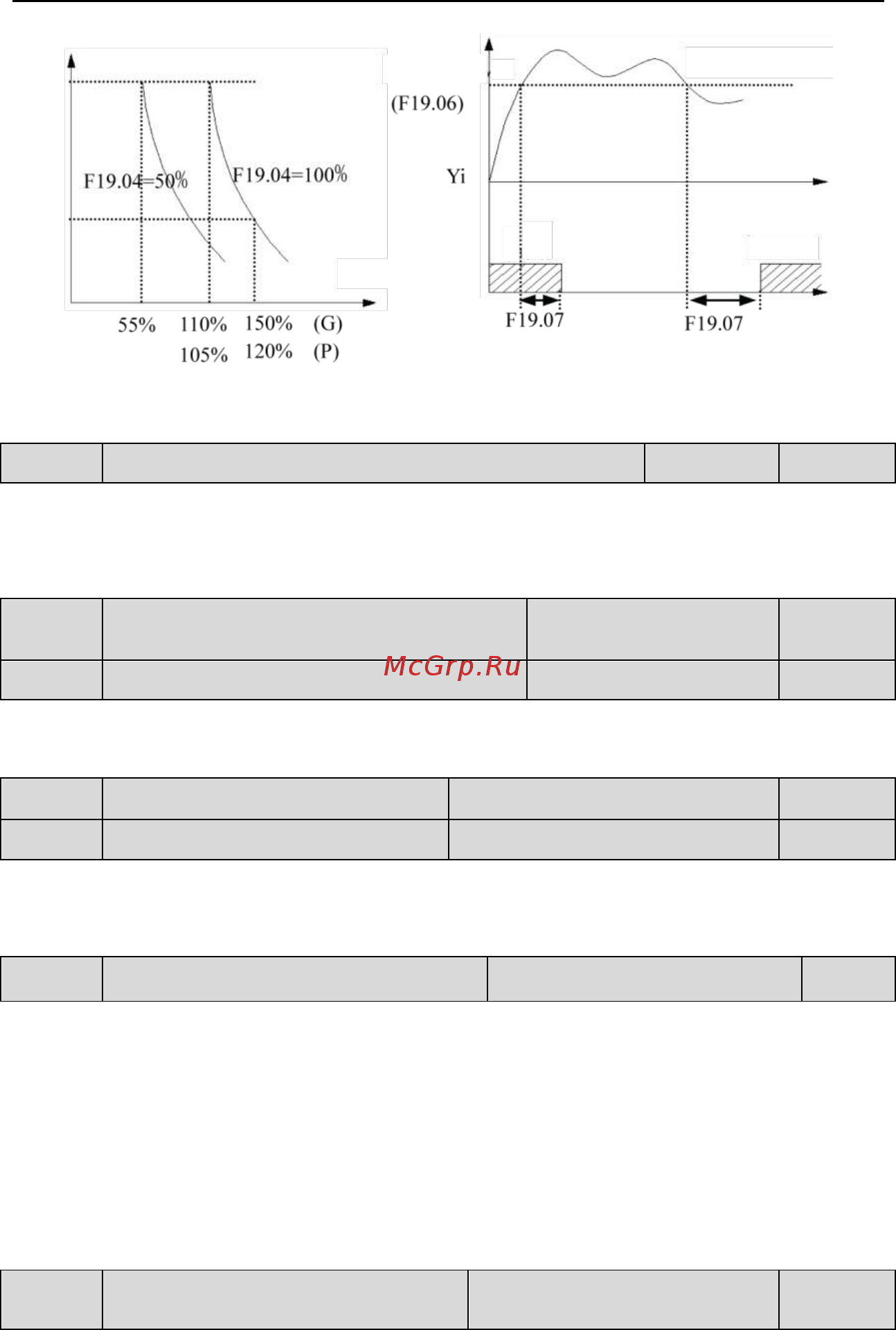

Рис.7-44 Защита электронным тепловым реле
Рис.7-45 Сигнализация перегрузки
Настраиваемое значение может быть основано на пользовательских настройках. В тех же условиях, если двигатель
переменного тока перегружен и требует немедленной защиты, следует увеличить F19.04, иначе - уменьшить.
F19.05
Выбор действия при предупредительном сигнале обнаружения
перегрузки преобразователя
Диапазон: 0,1
0
0: постоянное обнаружение. Во время процесса функционирования преобразователя, после обнаружения
перегрузки, он продолжает работу.
1: обнаружение только при постоянной скорости. Только если преобразователь работает в режиме постоянной
скорости, после обнаружения перегрузки, он продолжает работу
F19.06
Уровень предупредительного сигнала обнаружения
перегрузки преобразователя
Диапазон: 20～180%
(номинальный ток
преобразователя)
150.0%
F19.07
Время задержки предупредительного сигнала
обнаружения перегрузки преобразователя
Диапазон: 0.0～20.0с
5.0с
Если выходной ток выше параметра F19.06, заданный электрический уровень пройдет через время задержки F19.07,
выход с открытым коллектором выдаст сигнал включения (см. Рис. 7-45 и список параметров F09.00~F09.03).
F19.08
Уровень сигнала обнаружения
перегрузки двигателя
Диапазон: 0.0～120.0%
(номинальный ток двигателя)
50.0%
F19.09
Время сигнала обнаружения перегрузки
двигателя
Диапазон: 0.1～60.0с
2.0с
Если выходной ток преобразователя ниже уровня сигнала обнаружения перегрузки F19.08 (определенное значение,
сравниваемое с номинальным током двигателя), и время последнего сигнала обнаружения перегрузки двигателя F19.09,
то выход Yi выдаст предупредительный сигнал о перегрузке.
F19.10
Действие при сигнале обнаружения перегрузки
двигателя
Диапазон: единицы: 0～2
десятки: 0～2
00
Единицы: выбор обнаружения
0: без обнаружения
1: постоянное обнаружение во время хода. Данное обнаружение включено в процессе функционирования
преобразователя.
2: обнаружение только при постоянной скорости. Данное обнаружение включено только в режиме хода с
постоянной скоростью.
Десятки: выбор
действия
0: сигнал: непрерывная работа. Преобразователь только выдаст предупредительный сигнал при обнаружении
сигнала о перегрузке двигателя.
1: сигнал, остановка в режиме ожидания
2: сбой, свободная остановка. Преобразователь обнаружит сигнал о перегрузке двигателя, выход ШИМ будет
заблокирован, двигатель остановится путем свободного вращения.
F19.11
Действие при обнаружении фазовых потерь
на входе и выходе, и короткого замыкания
Диапазон: единицы: 0,1
десятки: 0,1
сотни: 0,1
1111
Время
60мин
60мин
Уровень предупреждения
Ток
Выходной ток
включен
включен
Время
