7 Подробные характеристики функций
152
Когда выходной ток частотного преобразователя находится в заданной ширине между положительным и отрицательный
обнаруживаемым поступающим током, то многофункциональный выход частотного преобразователя Yi выдает
индицирующий сигнал.
ESQ500/ESQ600 поддерживает дв
а параметра поступления тока и ширины обнаружения, схематическая диаграмма
прив
едена на рис. 7-28.

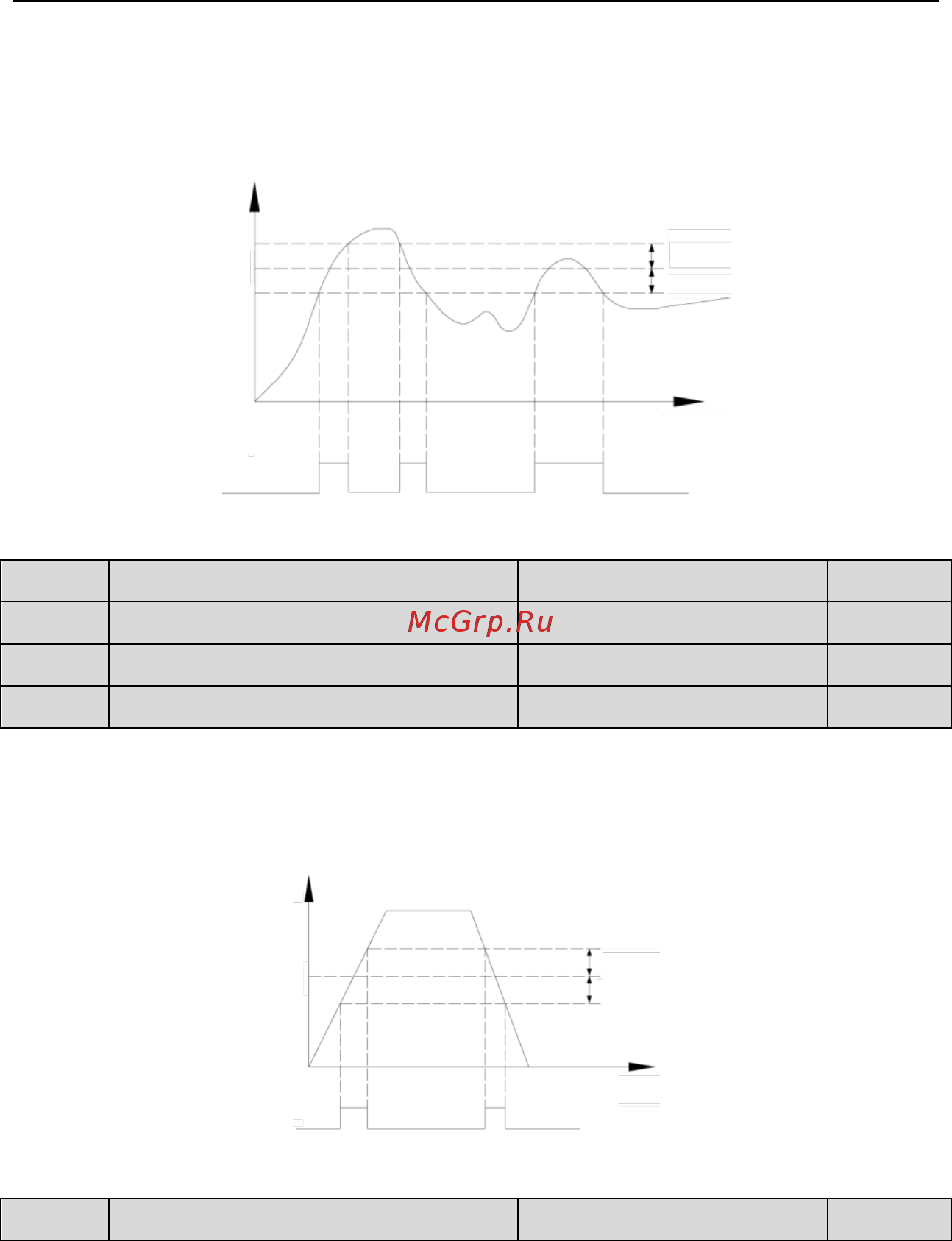

Рис.7-28 Схема обнаружения поступающего тока
F09.20
Значение обнаружения поступления частоты 1
Диапазон: 0.00Гц~ Верхний
предел частоты
50.00Гц
F09.21
Ширина обнаружения поступления частоты 1 Диапазон: 0.00Гц~ Верхний
предел частоты
0.00Гц
F09.22
Значение обнаружения поступления частоты 2 Диапазон: 0.00Гц~ Верхний
предел частоты
50.00Гц
F09.23
Ширина обнаружения поступления частоты 2 Диапазон: 0.00Гц~ Верхний
предел частоты
0.00Гц
Когда частота на выходе частотного преобразователя достигает обнаруживаемого значения в заданной ширине
диапазона между положительным и отрицательный обнаруживаемым значением, то многофункциональный выход
частотного преобразователя Yi выдает индицирующий сигнал.
ESQ500/ESQ600 поддерживает два набора параметров поступления частоты, состоящие из набора частот и набора
зн
ачений ширины обнаруживаемой частоты соответственно, схематическая диаграмма приведена на рис. 7-29.
Рис.7-29 Диаграмма обнаружения поступления частотного сигнала
F09.24
Настройка положительной и отрицательной
логики выходного терминала
Диапазон: 0000~FFFF
0000
Данный параметр определяет логику выхода стандартного выходного терминала Yi, реле RLY и выходного терминала
расширения EYi, реле ERIY1, ERLY
2.
0: положительная логика, выходной терминал и терминал последовательного порта замкнуты в действительном
состоянии, отключены в недействительном состоянии.
1: обратная логика, выходной терминал и терминал последовательного порта замкнуты в недействительном
состоянии, отключены в действительном состоянии.
Время
Выходной ток
Обнаруживаемое
значение поступающего
тока I
Сигнал возникновения
на выходе тока I
Ширина обнаружения поступления тока I
Ширина обнаружения поступления тока I
ВЫКЛ.
ВЫКЛ.
ВЫКЛ.
ВКЛ.
ВКЛ.
ВКЛ.
Время
Рабочая частота
Ширина обнаружения поступления частоты I
Ширина обнаружения поступления частоты I
ВЫКЛ.
ВЫКЛ.
ВЫКЛ.
ВКЛ.
ВКЛ.
Значение обнаружения
поступления частоты I
Частота I поступающего
индукционного сигнала
