Приложение C Пульт управления
231
C.3 LCD-пульт
C.3.1 Серия LCD-пультов:
(1) Локальный пульт с LCD-дисплеем типа: EN-LCD1
(2) Дистанционный пульт с LCD-дисплеем типа: EN-LCD2

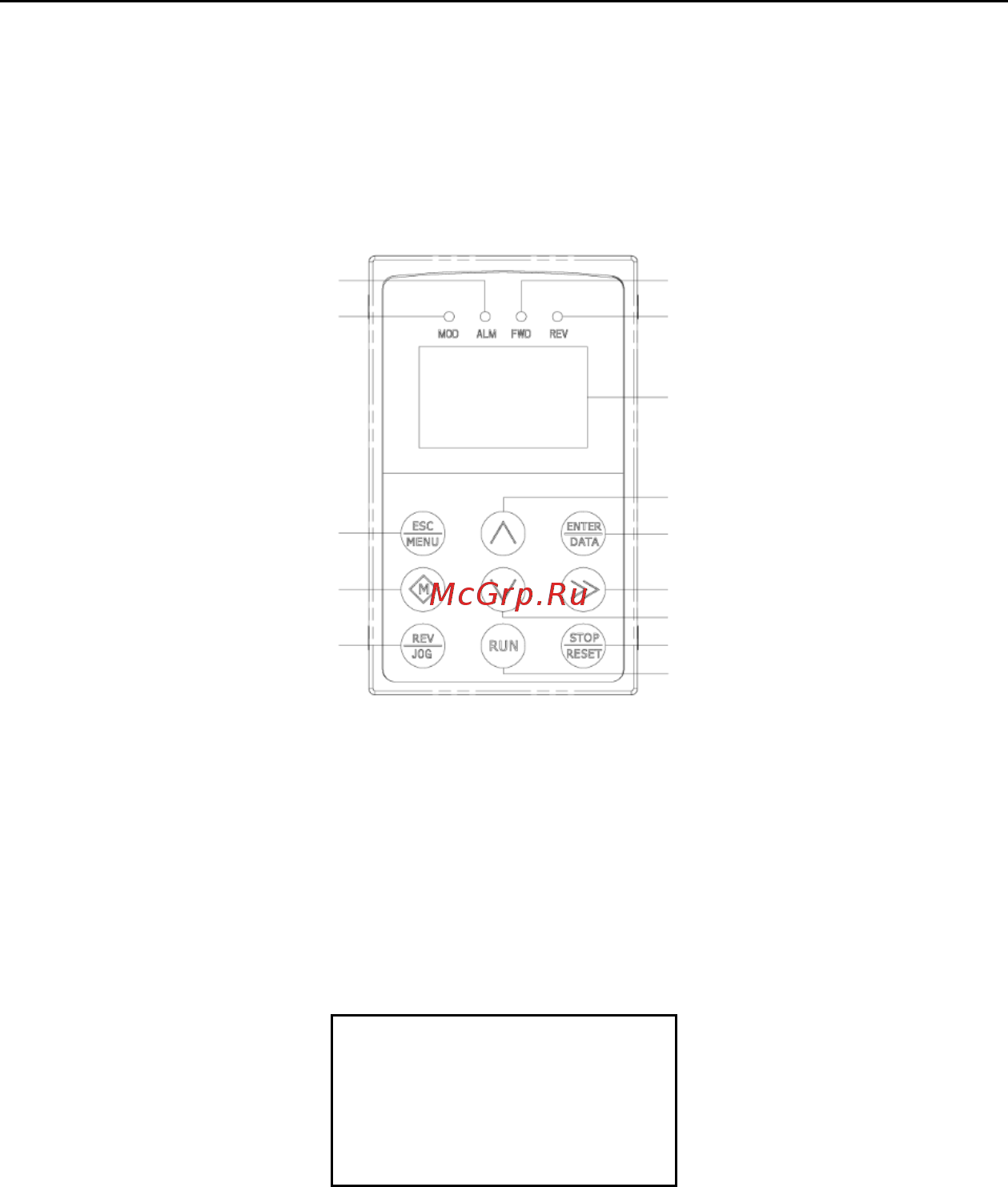

C.3.2 Схема пульта
Рис.C-2 Схема пульта (EN-LCD1, EN-LCD2)
C.3.3 Описание функций пульта управления, LCD экран и описание световых индикаторов
LCD-пульт состоит из LCD-экрана, 9 кнопок и 4 световых индикаторов. LCD-экран: отображает коды и параметры
настройки функций, текущего наблюдения, контроля отказов.
Больше сведений об определениях функций 9 кнопок и перечне световых индикаторов можно найти в “Описании
функций пульта управления” в Главе 5.
C.3.4 Описание функций пульта управления с LCD-экраном
(1) Начальное состояние LCD-пульта при включении питания
Когда пульт включается, Отображается в виде анимации надпись “Key Board”:
Keyboard
Рис.C-3 Начальный экран при включении
(2) Шаги по переключению первоначального меню (Рис. C-4):
Световой индикатор прямого хода
Световой индикатор обратного хода
LCD - экран
Кнопка увеличения
Кнопка ввода данных
Кнопка смены регистра/ просмотра
Decrease key
Кнопка Остановка/Перезапуск
Кнопка прямого хода
Световой индикатор предупреждения
об отказе
Световой индикатор режима
Кнопка Выход/Меню
Многофункциональная кнопка
Кнопка обратного/
скачкообразного хода
