Приложение D Карта расширения последовательного порта
240
D.2.2 Внешняя форма
PROFIBUS-DP и описание определений терминала

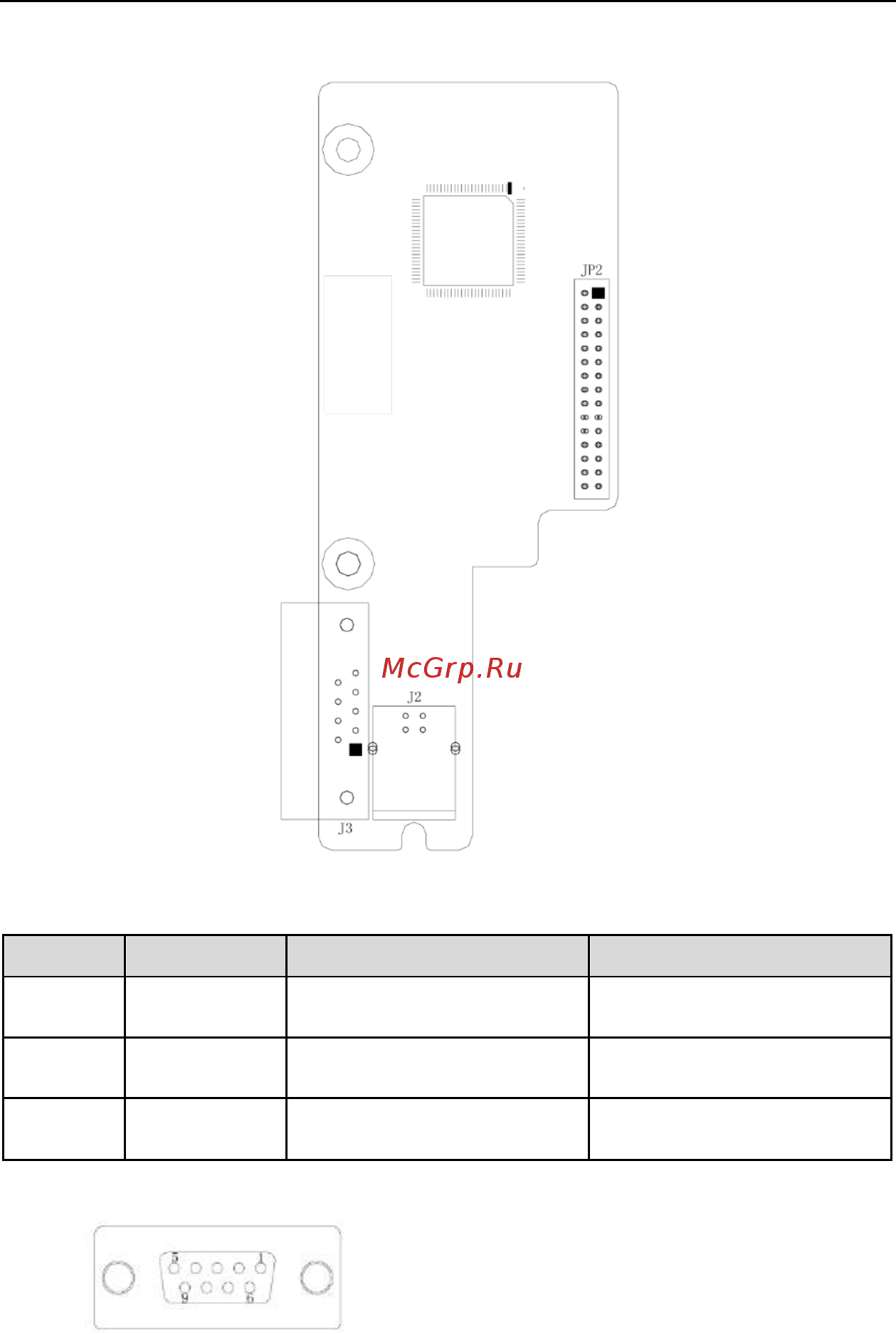

Рис. D-1 Габаритный чертеж PROFIBUS-DP
Таблица D-1 Описание функций терминала
Символ
разъема
Название
Описание
Примечание
J2
Наконечник
переходника USB-
формы
Заводское USB соединение и
распределение по кабелям переходника
DB9
Используйте с частотными
преобразователями мощностью до
15кВт
J3
Порт передачи
данных DB9
Интерфейс сигнала передачи данных,
9-выводный DB9-мама.
Используйте с частотными
преобразователями мощностью более
15кВт
JP2
Стыковочный
разъем на плате
Когда вы устанавливаете этот разъем,
стыкуйте его с главной платой
управления CN2
(1) Разъем J3 Определение выводов:
