42
5 Описание запуска и функционирования
преобразователя
5.2 Функционирование и использование пульта управления
5.2.1 Схема пульта управления
Пульт управления – основное устройство ввода команд и отображения
параметров. Внешний вид пульта управления приведен на рис.5-2.
Индикатор тока
Индикатор предупреждения
об отказе
Индикатор
режима
Кнопка вверх
Кнопка Выход/Меню
Многофункциональная кнопка
Кнопка обратного/
скачкообразного хода
Индикатор напряжения
Индикатор частоты
Индикатор прямого хода
Индикатор обратного хода
Кнопка ввода данных
Кнопка смены регистра/
просмотра
Кнопка вниз
Кнопка Стоп/Сброс
Кнопка прямого хода

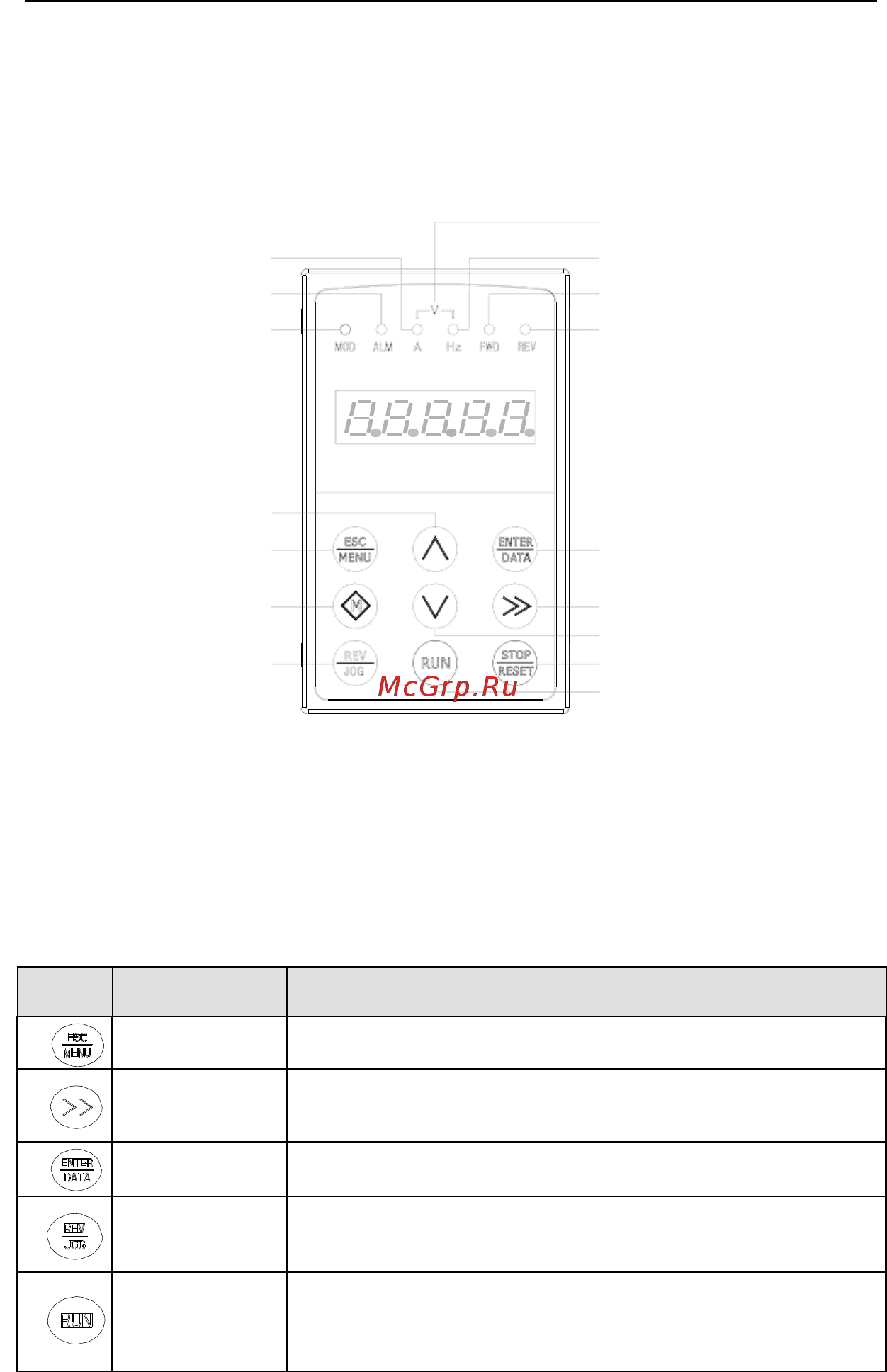

Рис. 5-2 Схема пульта управления
5.2.2 Описание функций пульта управления
На панели управления расположено 9 клавиш; описание функций каждой
клавиши показано в табл. 5-1.
Таблица 5-1 Перечень функций пульта управления
Кнопка
Название
Описание функций
Кнопка
Выход/Меню
Вход или выход в меню
Кнопка смены
регистра/
просмотра
В режиме редактирования выбирает цифру, которую надо
изменить при установке данных; в другом режиме
переключает статус дисплея в просмотр параметров
Кнопка ввода
данных
Вход или выход в режим программирования
Кнопка обратного/
скачкообразного
хода
В режиме включенной клавиатуры устанавливает обратный или
скачкообразный ход согласно 1 разряду параметра F00.15
Кнопка прямого
хода
В режиме включенной клавиатуры осуществляет вход в режим
прямого хода
