7 Подробные характеристики функций
158
a1: Время ускорения 1-го шага
a3: Время ускорения 3-го шага
f1: Частота 1-го шага
f3: Частота 3-го шага
a2: Время ускорения 2-го шага
d2: Время замедления 1-го шага
f2: Частота 2-го шага

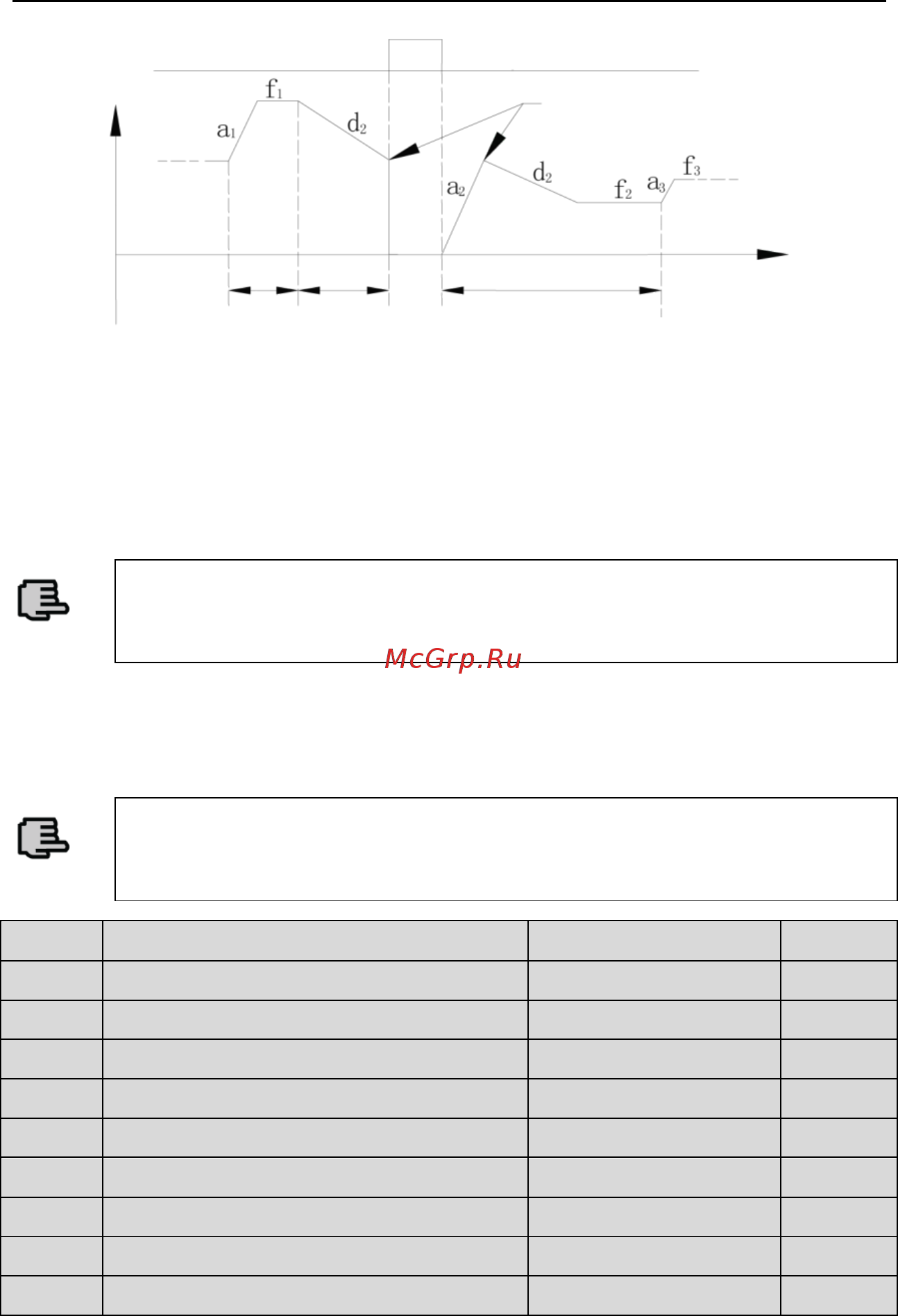

Рис.7-35 Режим перезапуска ПЛК 2
Сотни: единицы времени работы ПЛК
0: секунды
1: минуты
Единицы эффективны только для времени разных шагов, в процессе работы ПЛК, единицы времени ускорения и
времени замедления определяются параметром F01.19.
Note
1. Шаг неэффективен, если время данного шага работы ПЛК установлено в 0, таким образом
работа идет со следующего шага.
2. Управление паузой процесса работы ПЛК неэффективно, используйте терминал, более
подробная информация в группе параметров F8, связанной с функциями терминалов.
Тысячи: выбор сохранения при выключении питания
0: Без сохранения. При выключении питания данные о текущем состоянии не записываются, при включении
питания устройство перезапускается с первого шага.
1: Сохранение.
Записывает текущее состояние, включая шаг, текущую частоту и текущее время при выключении,
перезапускается с режима, заданного в разряде сотен после включения питания.
Note
В независимости от сохранения при выключении в состоянии останова или в рабочем состоянии,
необходимо установить разряд тысяч в 1, затем задать десятки в 1 или 2, иначе функция
сохранения при выключении питания работать не будет.
F10.01
Установка шага 1
Диапазон: 000H～E22H
000
F10.02
Установка шага 2
Диапазон: 000H～E22H
000
F10.03
Установка шага 3
Диапазон: 000H～E22H
000
F10.04
Установка шага 4
Диапазон: 000H～E22H
000
F10.05
Установка шага 5
Диапазон: 000H～E22H
000
F10.06
Установка шага 6
Диапазон: 000H～E22H
000
F10.07
Установка шага 7
Диапазон: 000H～E22H
000
F10.08
Установка шага 8
Диапазон: 000H～E22H
000
F10.09
Установка шага 9
Диапазон: 000H～E22H
000
F10.10
Установка шага 10
Диапазон: 000H～E22H
000
Сигнал прерывания
Выходная частота, Гц
Шаг2
Шаг1
Оставшееся время 2-го шага
Та же частота
Время работы
