31
3 Установка и коммутация
Внешний контроллер
Сигнальный
провод

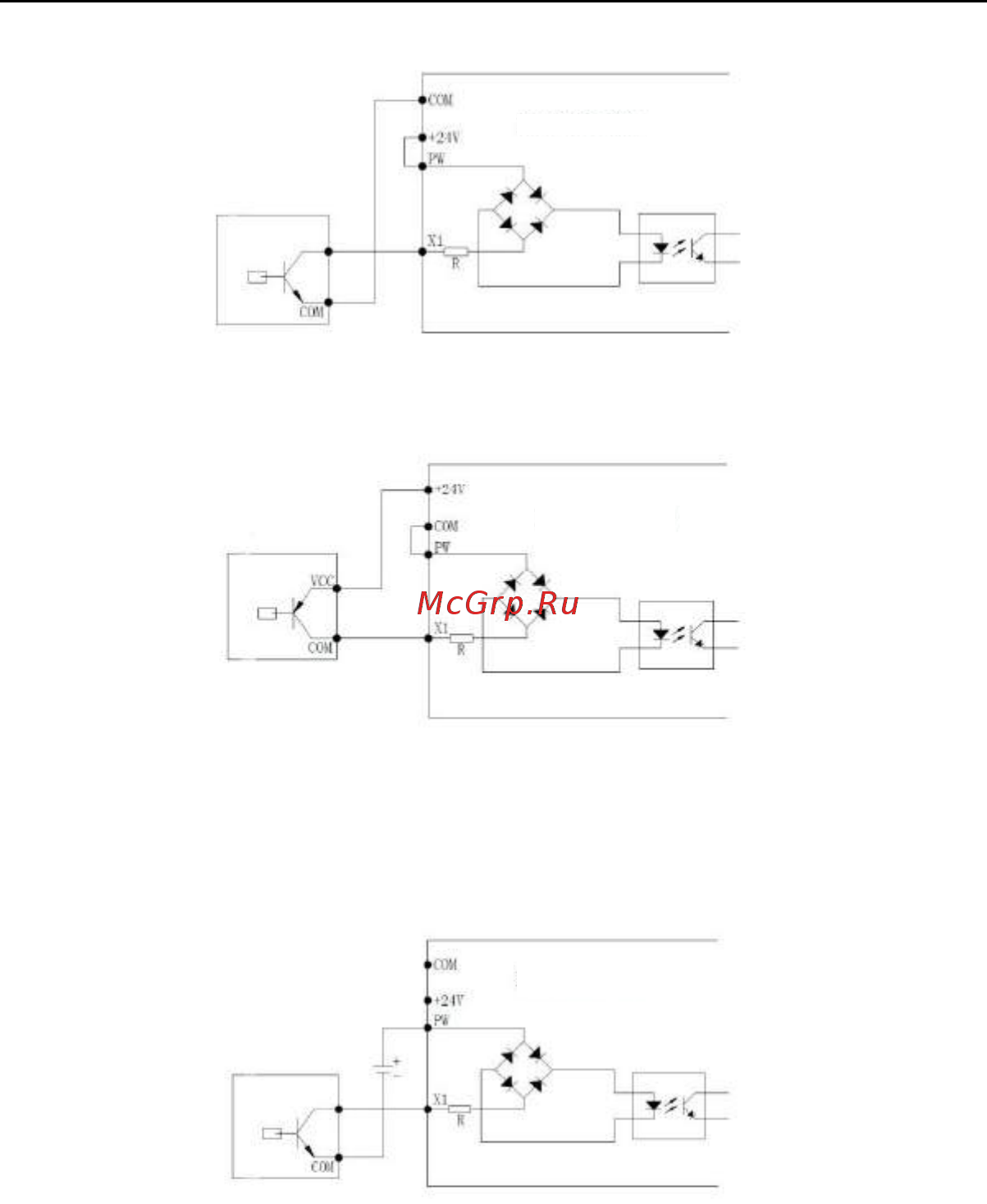

Рис.3-14 Режим подключения со встроенным источником питания на 24В
2. Для использования в преобразователье встроенного источника питания
+24V и режима подключения внешнего контроллера типа PNP-сток.
Внешний контроллер
Рис. 3-15 Режим подключения со стоком на 24В
2. Для использования внешнего источника питания 15～30В
постоянного тока и режима подключения внешнего контроллера типа
NP
N -исток (уберите короткозамыкающую пластину между клеммами
PW и +24V ).
Внешний контроллер
Сигнальный
провод
Рис.3-16 Режим подключения с внешним источником питания
