30
3 Установка и коммутация
3 Installation and wiring

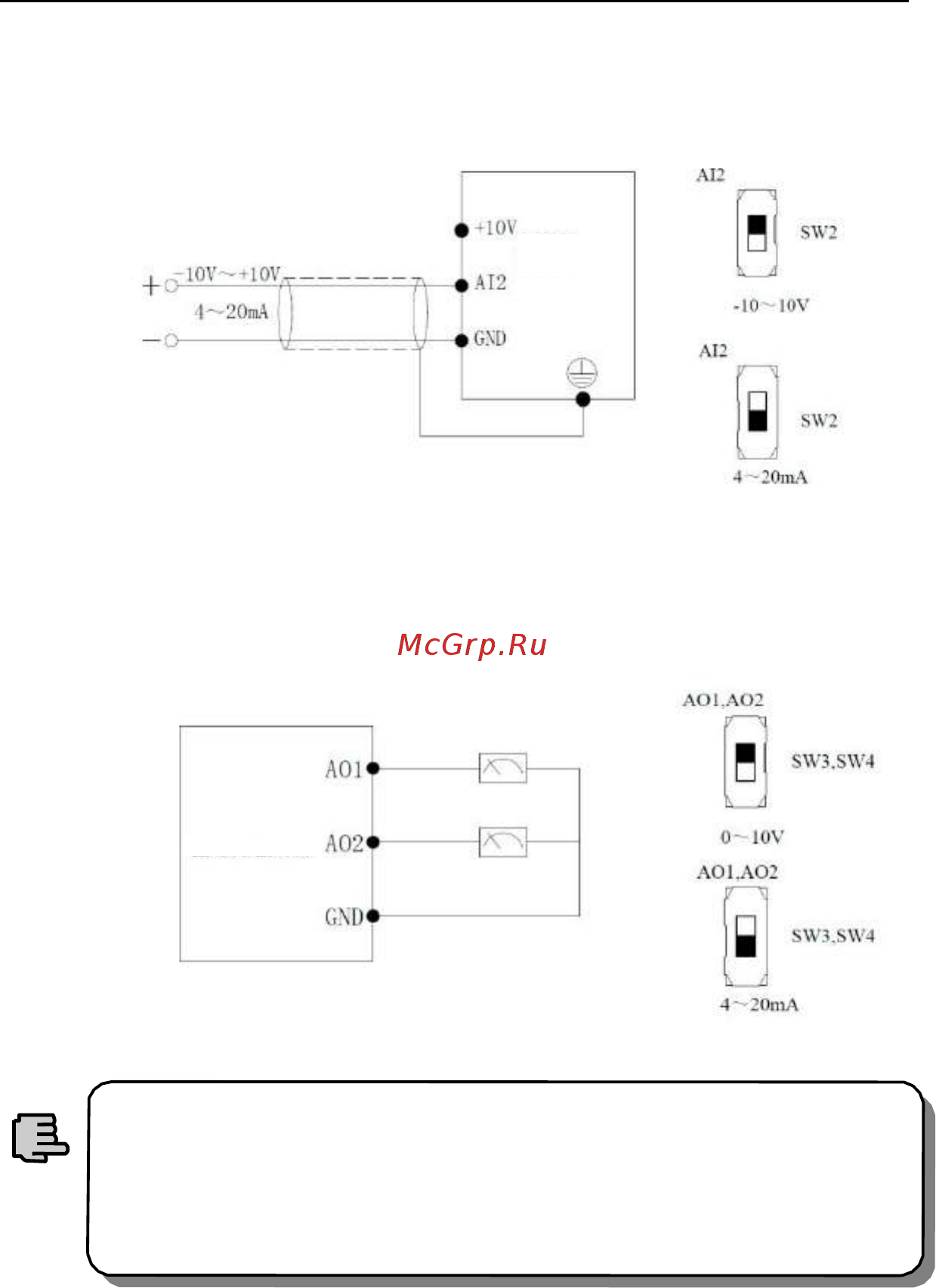

(2) Несимметричный ввод AI2 принимает сигнал в виде аналогового тока или
напряжения, переключается с помощью SW2 и в соответствии с каждой
установкой второй цифры F00.20, монтируется, как показано ниже:
вход напряжения
или
вход тока
Экранированный провод
ближнего конца заземления
Рис. 3-12 Схема монтажа клеммы AI2
(3) Клеммы AO1,AO2 могут подсоединяться к внешнему аналоговому
измерителю, который может показывать некоторые физические величины,
можно выбрать м
ежду входом сигнала аналогового напряжения или тока,
переключается с помощью SW3 и SW4, монтируется, как показано ниже:
вход напряжения
аналоговый измеритель
аналоговый измеритель
вход тока
Рис.3-13 Схема монтажа клемм AO1,AO2
П рим.
(1)
В режиме аналогового ввода между AI1 и GND или AI2 и GND может
быть установлен фильтрующий конденсатор или синфазный дроссель .
(2) Сигналы аналогового ввода и вывода подвержены помехам со
стороны окружающей среды , для соединения необходимо использовать
экранированный кабель и защитное заземление как можно меньшей
длины .
3.6.4 Монтаж разъемов цифрового входа
1. Для использования в преобразователье встроенного источника питания
+24V и режима подключения внешнего контроллера типа NPN-исток.
