27
3 Установка и коммутация
CN6
Внешний интерфейс
CrystalRS485
Для использования, когда преобразователь через контакт
485 может достичь каскадного соединения и получить
другое управление, см. 3.6.2

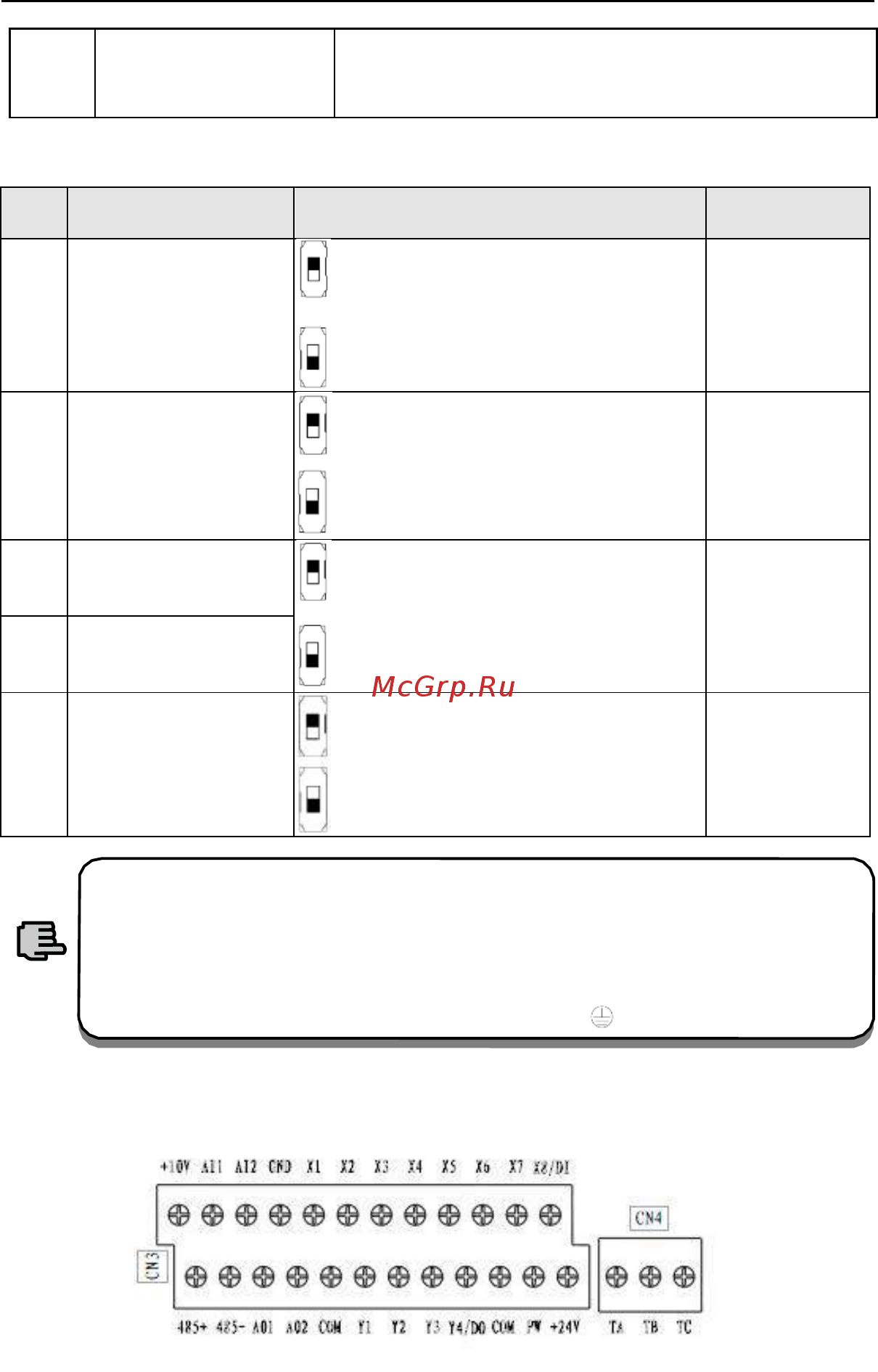

Таблица 3-5 Описание функций ползункового переключателя для
пользователей
№
Функция
Установка
Значение по
умолчанию
SW1
AI1 Выбор аналогового
входного сигнала
V：F00.20 будет XXX0
0～+10V напряжение входного сигнала
I：F00.20 XXX1
4～20мA ток входного сигнала
F00.20 0000 0～
+10V
SW2
AI2
V： F00.20 будет XX0X，
-10V～+10V напряжение входного сигнала
I：F00.20 XX1X，
4～20мA ток входного сигнала
F00.20 0000
-10V～+10V
SW3
AO1 Выбор
аналогового выходного
сигнала
V：F00.21 будет XX00
0～+10V напряжение выходного сигнала
I：F00.21 будет XX11
4～20мA ток выходного сигнала
F00.21 будет 0000
0～+10V
SW4
AO2 Выбор
аналогового выходного
сигнала
SW5
Подавление
электромагнитной
помехи (ЭМП)
переключающей
клеммы
：защитное заземление
：отключено
отключено
Note
(1) На рисунках ползункового переключателя черные квадраты
показывают положение переключателя.
(2) Только при наличии сильных помех на рабочей площадке
допускается перемещение поворотного переключателя ЭМП в
положение защитного заземления, вывод следует заземлить.
3.6.2 Описания клемм платы управления
1. Размещение клемм CN3 и CN4 следующее
