7 Подробные характеристики функций
133
Десятки: AI2 Установка полярности смещения
0: Положительная полярность.
1: Отрицательная полярность.
Параметр F07.06 используется для задания аналоговой непрерывной величины AI1 и AI2, когда рассчитывается
полярность смещения. Для примера возьмем вход напряжения, когда единичный разряд F07.06 установлен в 0:
Аналоговый вход AI1 (после изменений) = входное усиление (F07.01) × Аналоговый вход AI1 (перед изменением) +
заданное смещение (F07.02) ×10В
Когда единичный разряд F7.06 установлен в 1:
Аналоговый вход AI1 (после изменений) = входное усиление (F07.01) × Аналоговый вход AI1 (перед изменением) －
заданное смещение (F07.02) ×10В

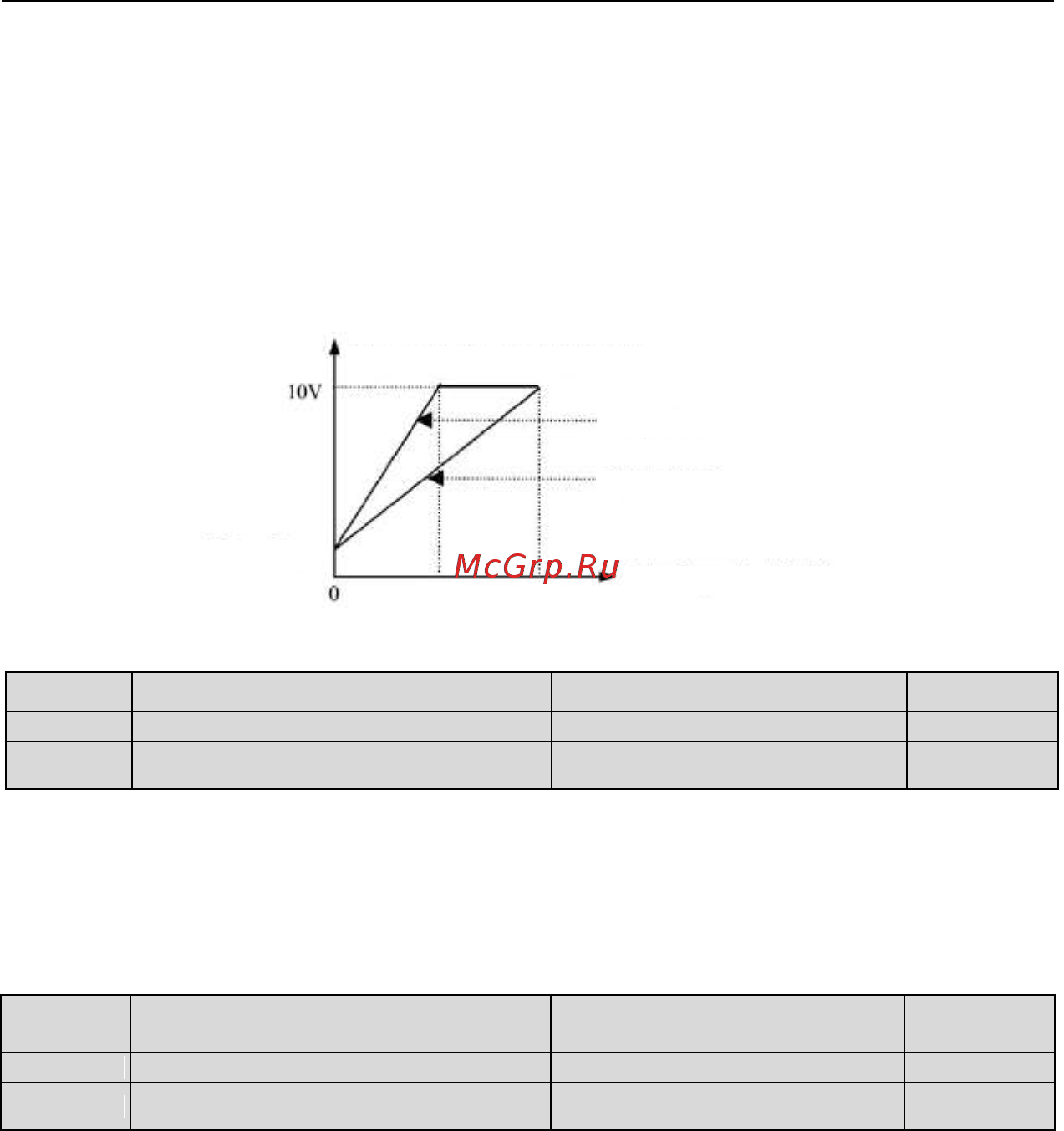

Рис. 7-12 Настройка AI1
F07.07
Время фильтрации импульсного входа
Диапазон: 0.000~9.999с
0.000с
F07.08
Установка усиления импульсного входа
Диапазон: 0.000~9.999
1.000
F07.09
Установка максимальной частоты
импульсного входа
Диапазон: 0.01~50.00кГц
10.00кГц
Параметры F07.07, F07.08 определяют время фильтрации и усиление, когда в качестве канала установки частоты задан
импульсный терминал. При установке времени фильтрации, необходимо отметить, что чем дольше время фильтрации,
тем медленнее скорость изменения выходной частоты. Так что тщательно устанавливайте время фильтрации согласно
реальной ситуации. Широтно-импульсное усиление предназначено для импульсной величины тока входного импульсного
терминала.
Параметр F7.09 определяет диапазон входной частоты, когда в качестве канала установки частоты задан широтно-
импульсный терминал. Когда реальная входная частота больше установленной максимальной частоты, оперируйте ею как
максимальной частотой.
F07.10
Время фильтрации импульсно-широтного
входа
Диапазон: 0.000~9.999с
0.000с
F07.11
Усиление импульсно-широтного входа
Диапазон: 0.000~9.999
1.000
F07.12
Настройки логики импульсно-широтного
входа.
Диапазон: 0,1
0
10В
Напряжение смещения
Выходное напряжение после настройки AI1
Входное усиление =2
Входное усиление =1
Заданное напряжение после фильтрации AI1
10В
5В
