34
4 Обоснование ЭМС (Электромагнитной совместимости)
4
Обоснование ЭМС (Электромагнитной совместимости)
Для устранения или снижения воздействия преобразователя на окружающую
среду ввиду того, что принцип работы преобразователя предполагает
возникновение электромагнитного шума, в данной главе представлены
установочные меры по снижению такого воздействия в плане подавления
помех, внешней проводки, заземления системы, тока утечки и использования
сетевого фильтра. При монтаже преобразователя согласно данной главе, у
преобразователя будет хорошая электромагнитная совместимость в обычной
промышленной среде.
4.1 Подавление шумовых помех
Помехи, создаваемые при работе преобразователя, могут оказывать
влияние на находящиеся рядом электронные устройства и эффект зависит
от электромагнитной среды в месте установки преобразователя и
способности снижения помех устройством.
4.1.1 Типы шумовых помех
Согласно принципу работы преобразователя, существуют 3 основных типа
источников шумовых помех:
1 помехи проводящей цепи;
2 помехи пространственного излучения;
3 помехи электромагнитной индукции.

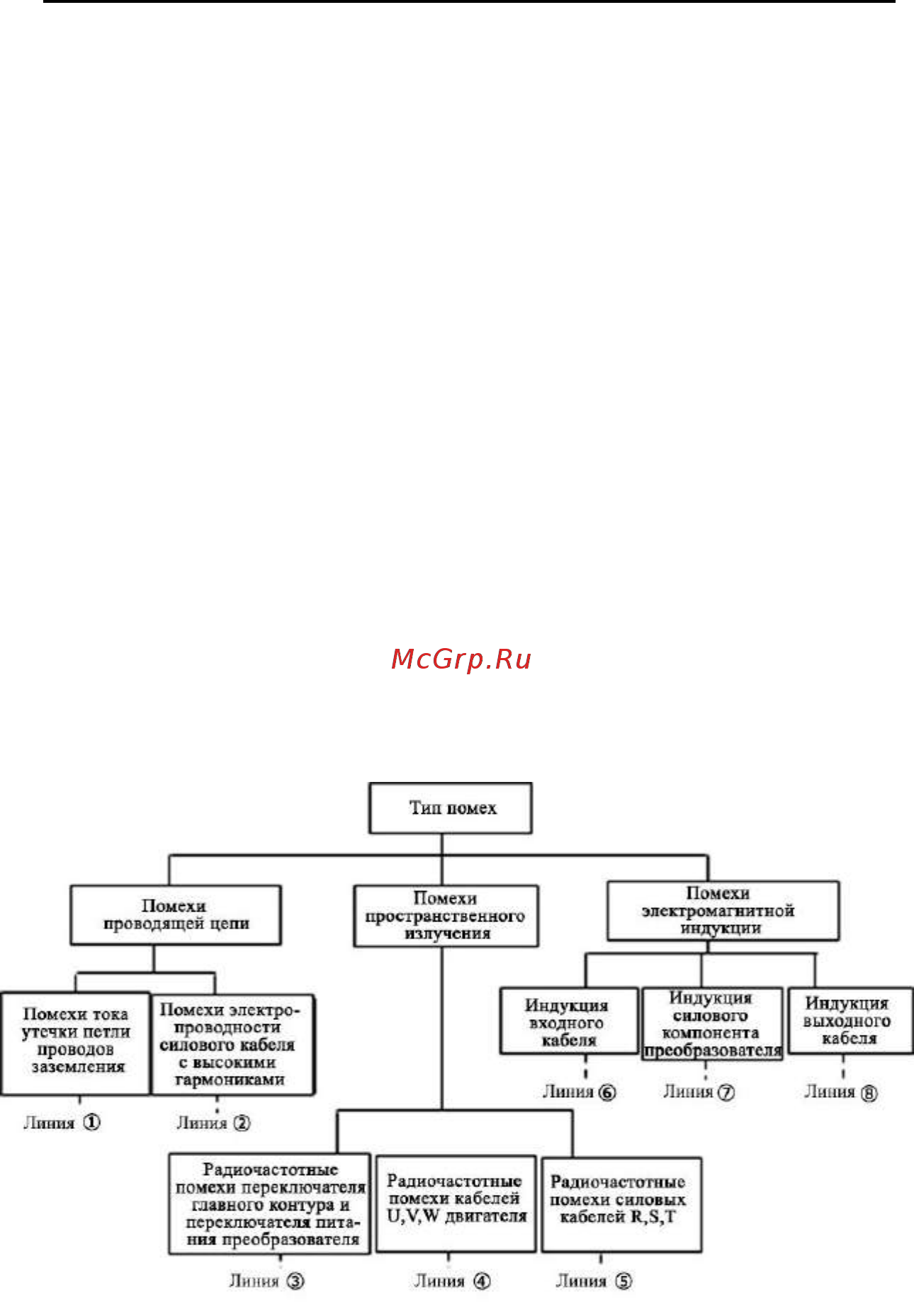

Рис.4-1 Типы шумовых помех
