7 Подробные характеристики функций
144
входа X8, функция данного терминала принимает импульсный сигнал в качестве установки частоты, связь между
частотой импульса входного сигнала и задаваемой частотой показана в группах параметров F06 и F07.
92: Широтно-импульсный вход ШИМ (X8 включен). Действительно только для терминала
многофункционального входа X8, функция данного терминала принимает импульсно-широтный сигнал, проверяет
ширину импульса как задаваемую частоту, связь между шириной входного ШИМ импульса и задаваемой частотой
показана в группах параметров F06 и F07.
93~96: Зарезервировано
F08.26
Выбор режима прямого/обратного хода
Диапазон: 0~4
0
Данный параметр определяет пять различных режимов, контролируемых в процессе работы преобразователя
внешним терминалом.
0: Двухпроводной режим управления 1
K2
K1
Управляющая команда
0
0
Остановка
1
0
Назад (реверс)(REV)
0
1
Вперед (FWD)
1
1
Остановка

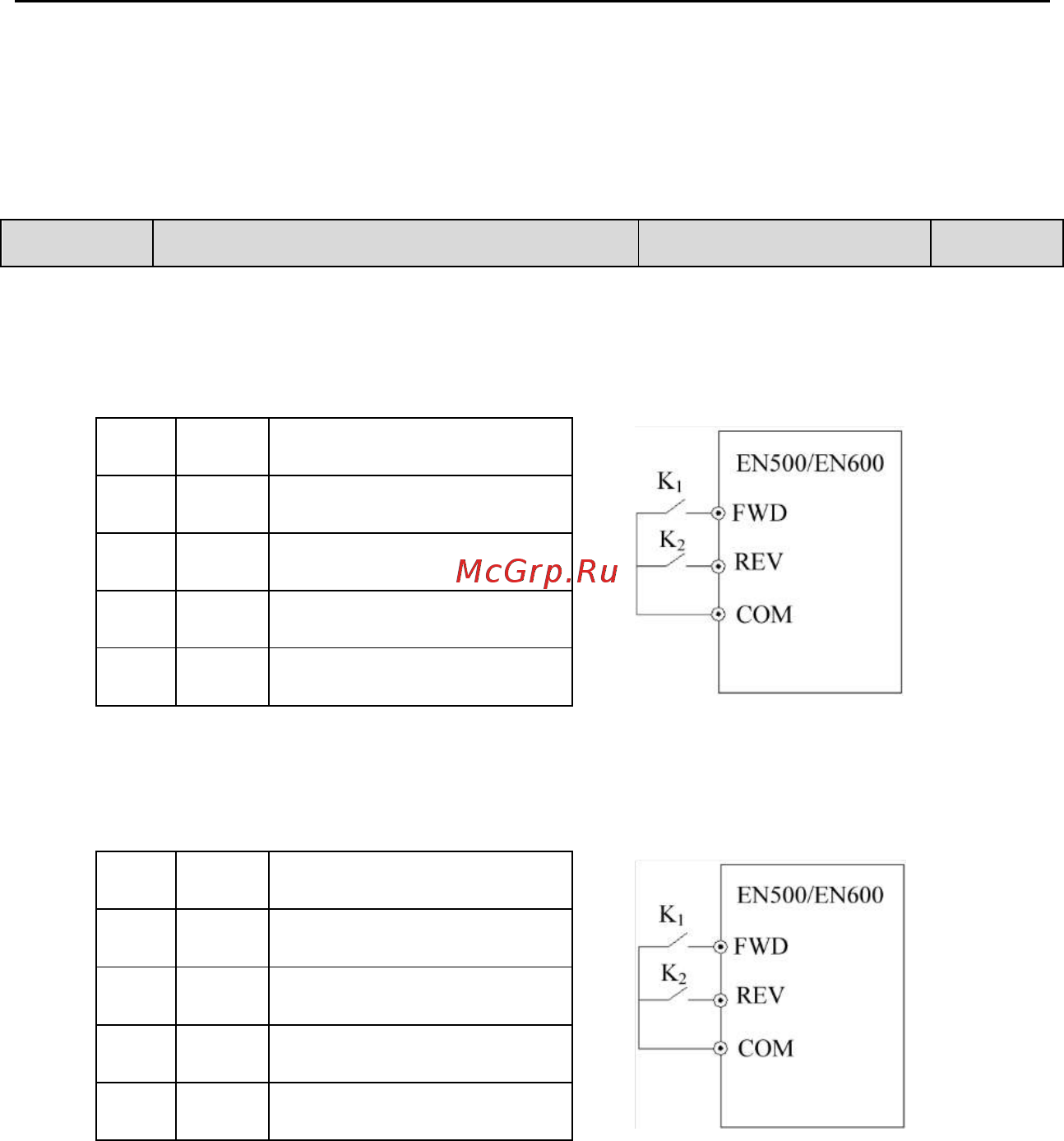

Рис. 7-16 Двухпроводный режим управления 1
1: Двухпроводный режим управления 2
K2
K1
Управляющая команда
0
0
Остановка
1
0
Остановка
0
1
Вперед (FWD)
1
1
Назад (реверс)(REV)
Рис. 7-17 Двухпроводный режим управления 2
2: Двухпроводный режим управления 3 (моноимпульсный режим управления)
Моноимпульсное управление является управлением триггерного типа. При однократном замыкании SB1
включается прямой ход. При замыкании SB1 еще раз, происходит остановка. При однократном замыкании SB2
включается обратный ход. При замыкании SB2 еще раз, происходит остановка. Если до этого был включен режим
прямого хода – преобразователь останавливается при однократном замыкании SB2. При замыкании SB1 еще раз,
происходит остановка. Если до этого был включен режим обратного хода – преобразователь останавливается при
однократном замыкании SB1.
