5 Описание запуска и функционирования
2) При заблокированной клавиатуре, если кнопки нет нажмите на
в течение 2с для разблокирования клавиатуры.
5.3 Подключение преобразователя к сети питания
5.3.1 Проверка перед включением
Производите подключение согласно требованиям, приведённым в разделе
«Монтаж и коммутация» данного руководства по эксплуатации.
5.3.2 Первое подключение к сети
После проверки проводки и источника питания, замкните переключатель
переменного тока и подайте питание на преобразователь. На LED дисплее
отобразится “8.8.8.8.8” и при нормально замкнутом пускателе на экране
появится значение заданной частоты, что означает, что подключение к
источнику питания прошло успешно. Порядок процесса первого подключения
к сети показан на Рис.5-12：

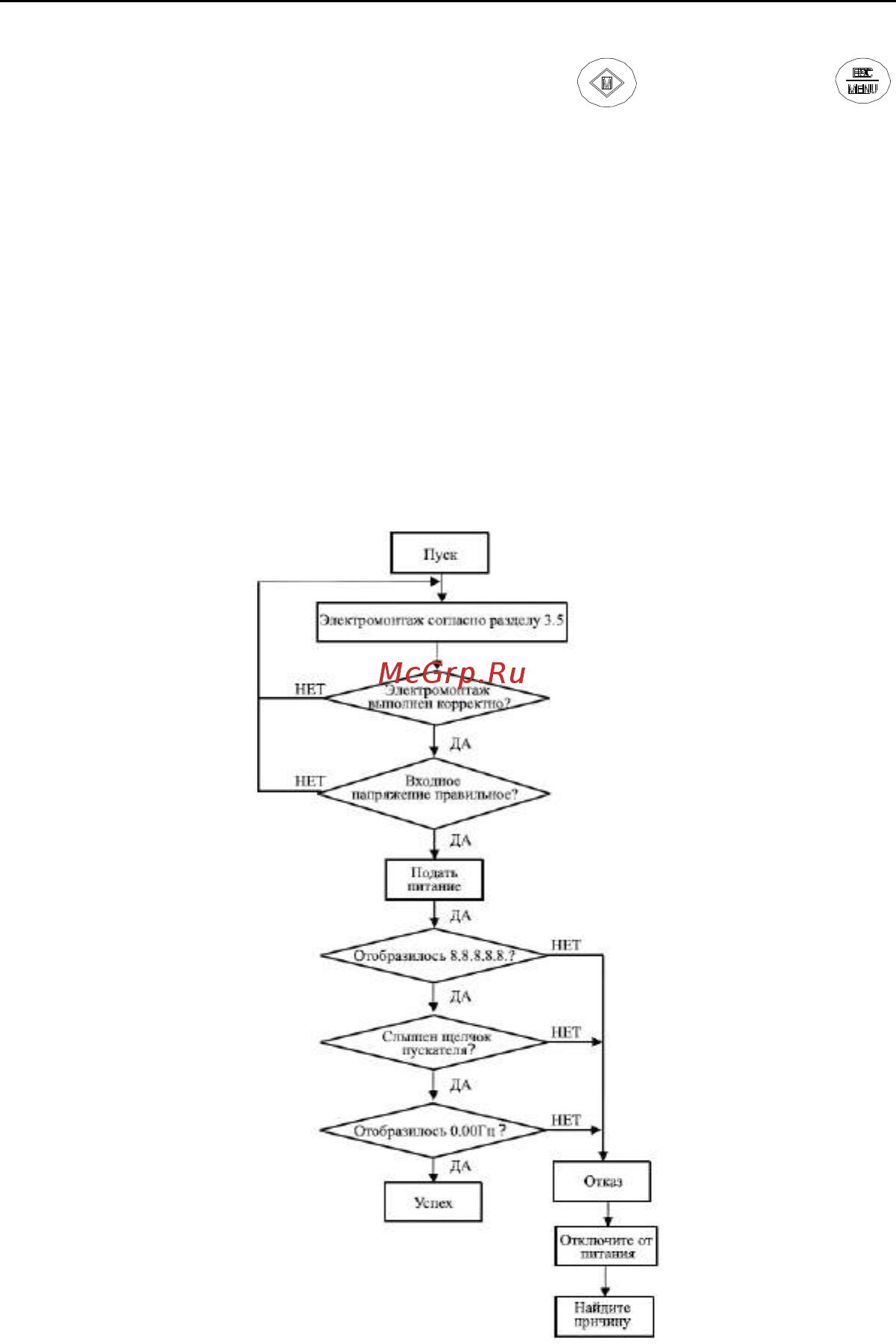

Рис.5-12 Порядок первого подключения
49
