22
3 Установка и коммутация
3 Installation and wiring
3.4.2 Монтаж выводов основного контура
(1) Клеммы входов/выходов основного контура показаны в виде таблиц 3-2, 3-3.

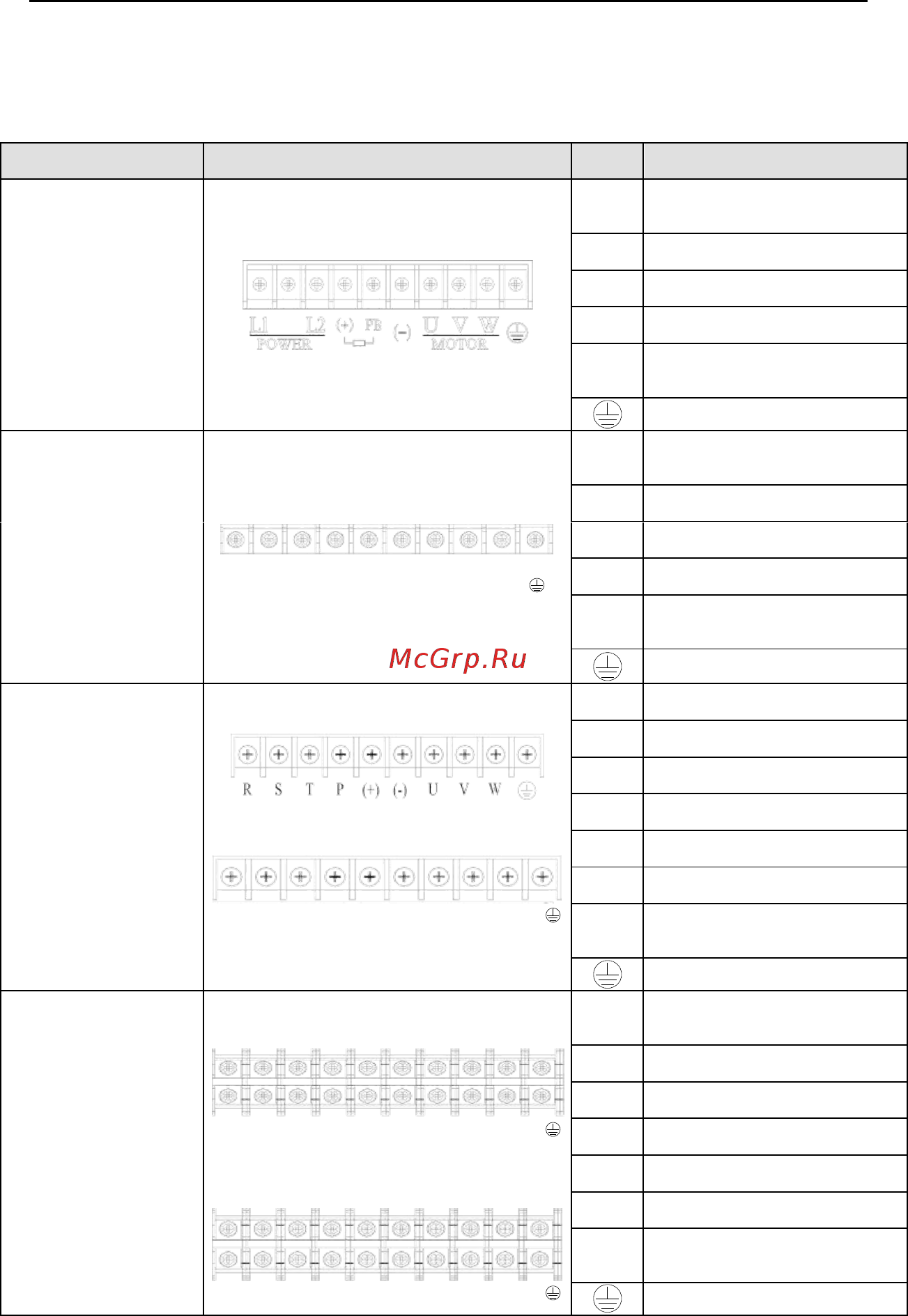

Таблица 3-2 Описание клемм входа и выхода основного контура E64600
Адаптированный тип
Клемма главного контура
Названия
выводов
Описание функций
ESQ600-2S0004
～
ESQ600-2S0037
L1, L2
1 фазная выходная клемма
переменного тока, соединяет с
источником питания
(+)
Постоянное напряжение.
Положительный разъем
PB
Обратный разъем внешнего
соединения с тормозным резистором
(–)
Постоянное напряжение.
Отрицательный разъем
U, V, W
3 фазная выходная клемма
переменного тока, соединяет с
двигателем
Клемма заземления
ESQ600-4T0007G/0015P
～
ESQ600-4T0150G/0185P
R, S, T
3 фазная выходная клемма
переменного тока, соединяет с
источником питания
(+)
Постоянное напряжение.
Положительный разъем
PB
Обратный разъем внешнего
соединения с тормозным резистором
R
S
T
(+)
PB
(-)
U
V
W
(–)
Постоянное напряжение.
Отрицательный разъем
U, V, W
3 фазная выходная клемма
переменного тока, соединяет с
двигателем
Клемма заземления
ESQ600-4T0185G/0220P
ESQ600-4T0220G/0300P
Клемма 1:
R, S, T
3 фазная входная клемма переменного
тока, соединяет с источником питания
P, (+)
Внешнее соединение с дросселем
постоянного тока
(+)
Постоянное напряжение.
Положительный разъем
PB
Обратный разъем внешнего
соединения с тормозным резистором
Клемма 2:
(–)
Постоянное напряжение.
Отрицательный разъем
(+), (–)
Внешнее соединение с тормозным
устройством
R
S
T
(+)
PB
(-)
U
V
W
U, V, W
3 фазная выходная клемма
переменного тока, соединяет с
двигателем
Клемма заземления
ESQ600-4T0300G/0370P
ESQ600-4T0370G/0450P
Клемма 1:
R, S, T
3 фазная выходная клемма
переменного тока, соединяет с
источником питания
P, (+)
Внешнее соединение с дросселем
постоянного тока
PB
Обратный разъем внешнего
соединения с тормозным резистором
R
S
T
P
(+)
(-)
U
V
W
(+)
Постоянное напряжение.
Положительный разъем
Клемма 2:
(–)
Постоянное напряжение.
Отрицательный разъем
(+), (–)
Внешнее соединение с тормозным
устройством
U, V, W
3 фазная выходная клемма
переменного тока, соединяет с
двигателем
R
S
T
(+)
PB
(-)
U
V
W
Клемма заземления
