7 Подробные характеристики функций
145

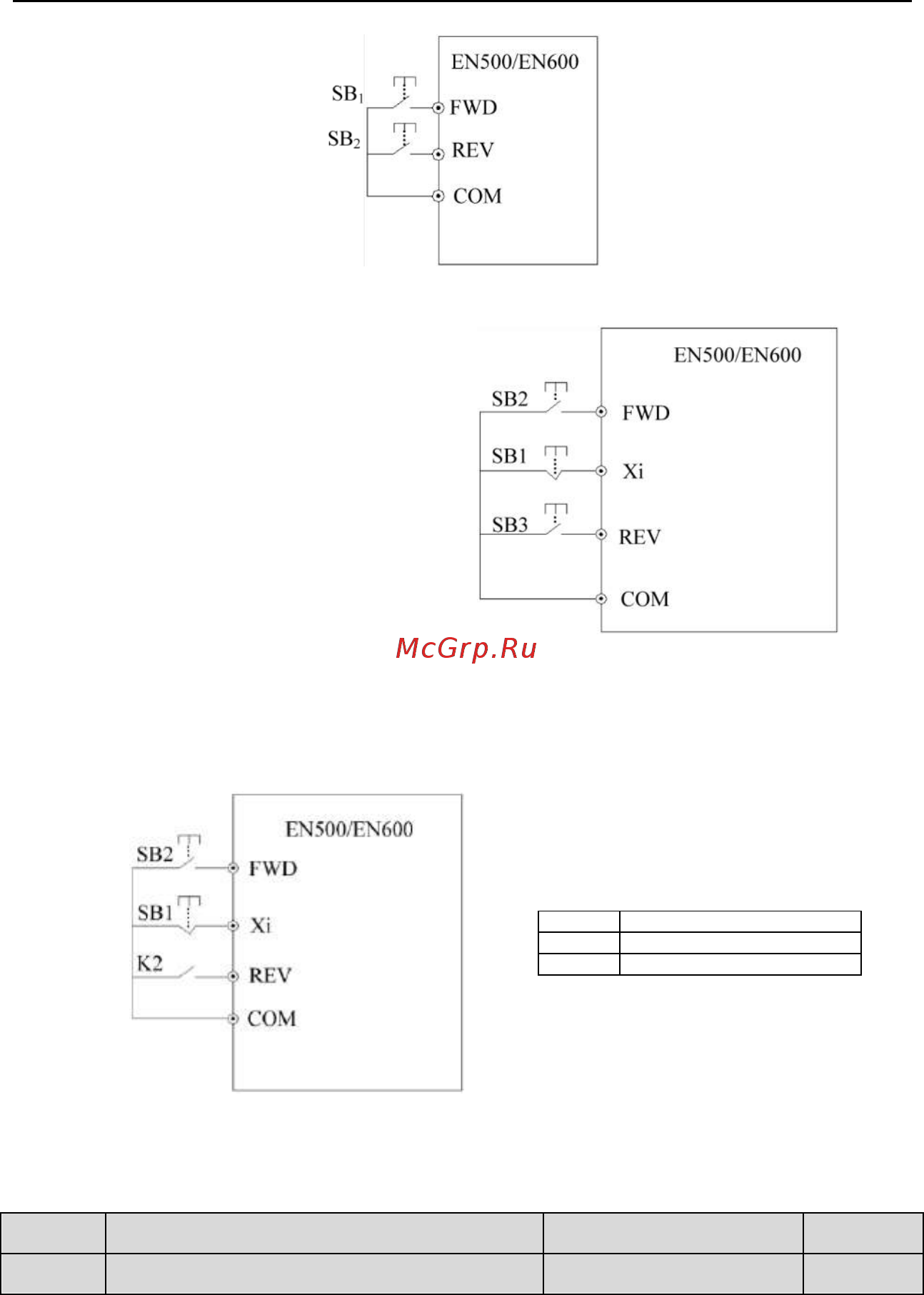

Рис. 7-18 Двухпроводный режим управления 3
3: Трехпроводный режим управления 1
Определяется следующим образом:
SB1: кнопка стоп
SB2: кнопка вперед
SB3: кнопка назад
Рис. 7-19 Трехпроводный режим управления 1
Xi – это многофункциональный входной терминал X
1
~ X
8
, в данный момент соответствующая функция терминала
определяется как функция “Трехпроводного режима управления” №30.
4: Трехпроводный режим управления 2
K2
Направление хода
0
Вперед
1
Назад
Рис. 7-20 Трехпроводный режим управления 2
Xi – это многофункциональный входной терминал X
1
~ X
8
, в данный момент соответствующая функция терминала
определяется как функция “Трехпроводного режима управления” №30.
F08.27
Установка значений внутреннего счетчика
Диапазон: 0~65535
0
F08.28
Настройка заданных значений внутреннего
счетчика
Диапазон: 0~65535
0
Параметры F08.27 и F08.28 предназначены, чтоб дополнительно определить функции 30 и 31 в 7-10.
Когда выходной импульс с Xi (Терминал функции входного сигнала триггерного счетчика) достигает значения,
SB1: кнопка стоп
SB2: кнопка ход
