Приложение D Карта расширения последовательного порта
243
D.3.6 Описание формы и определений разъемов CANopen

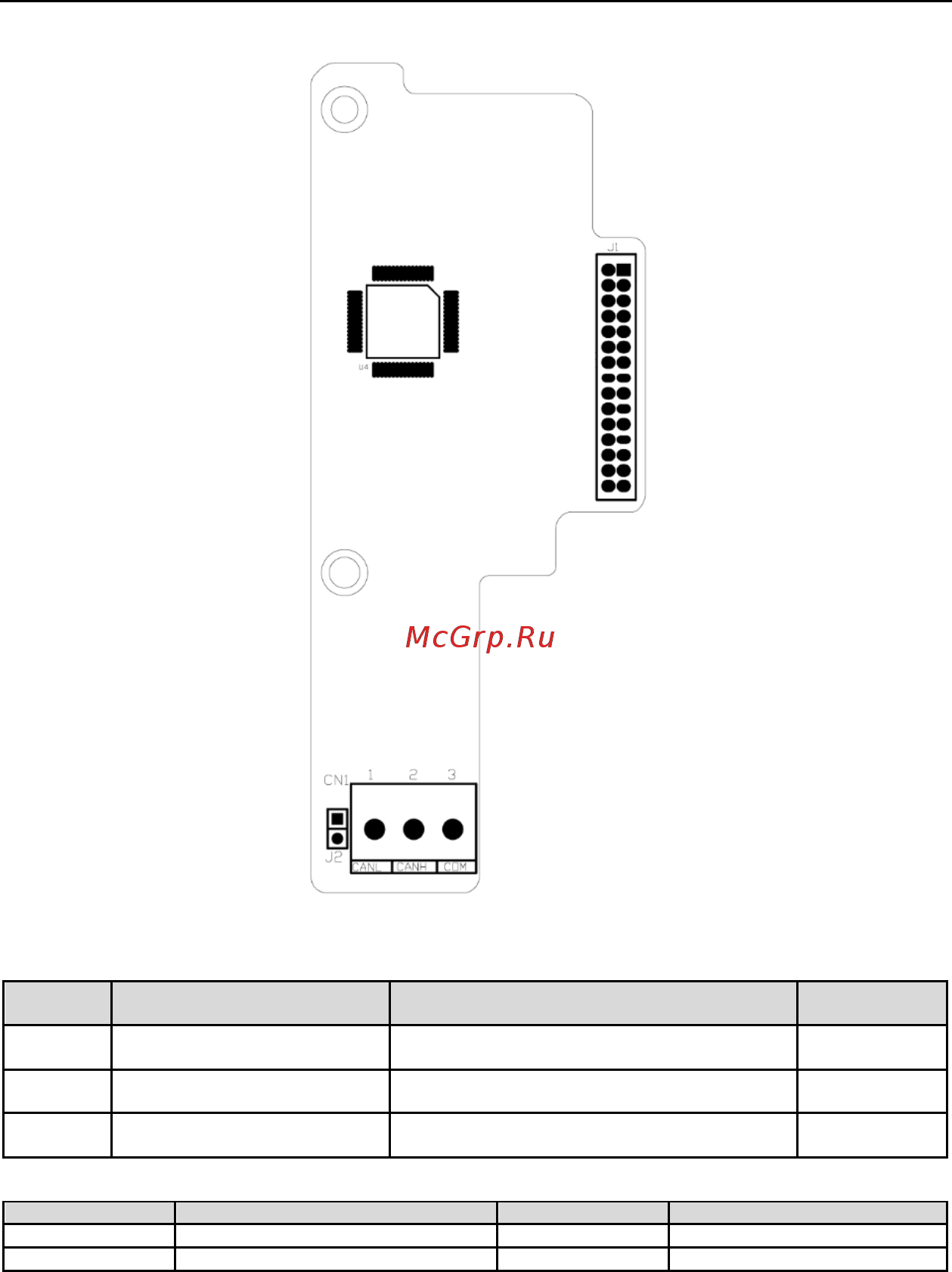

Рис. D-2 Габаритный чертеж CANopen
Таблица D-3 Описание функций терминала
Символ
разъема
Название
Описание
Примечание
CN1
Разъем для коммутации проводки
Для клиентского устройства, подсоединенного к
шине CAN
J1
Сигнальный порт
Устанавливайте штекер разъема в главную плату
управления CN2
J2
Вход доступа терминального
резистора
Подключите J2, затем подсоедините к шине
терминальный резистор
(1) Определение выводов CN1
Данные PIN
Определение
Данные PIN
Определение
1
сигнал CANL
3
COM
2
сигнал CANH
-
-
