7 Подробные характеристики функций
162

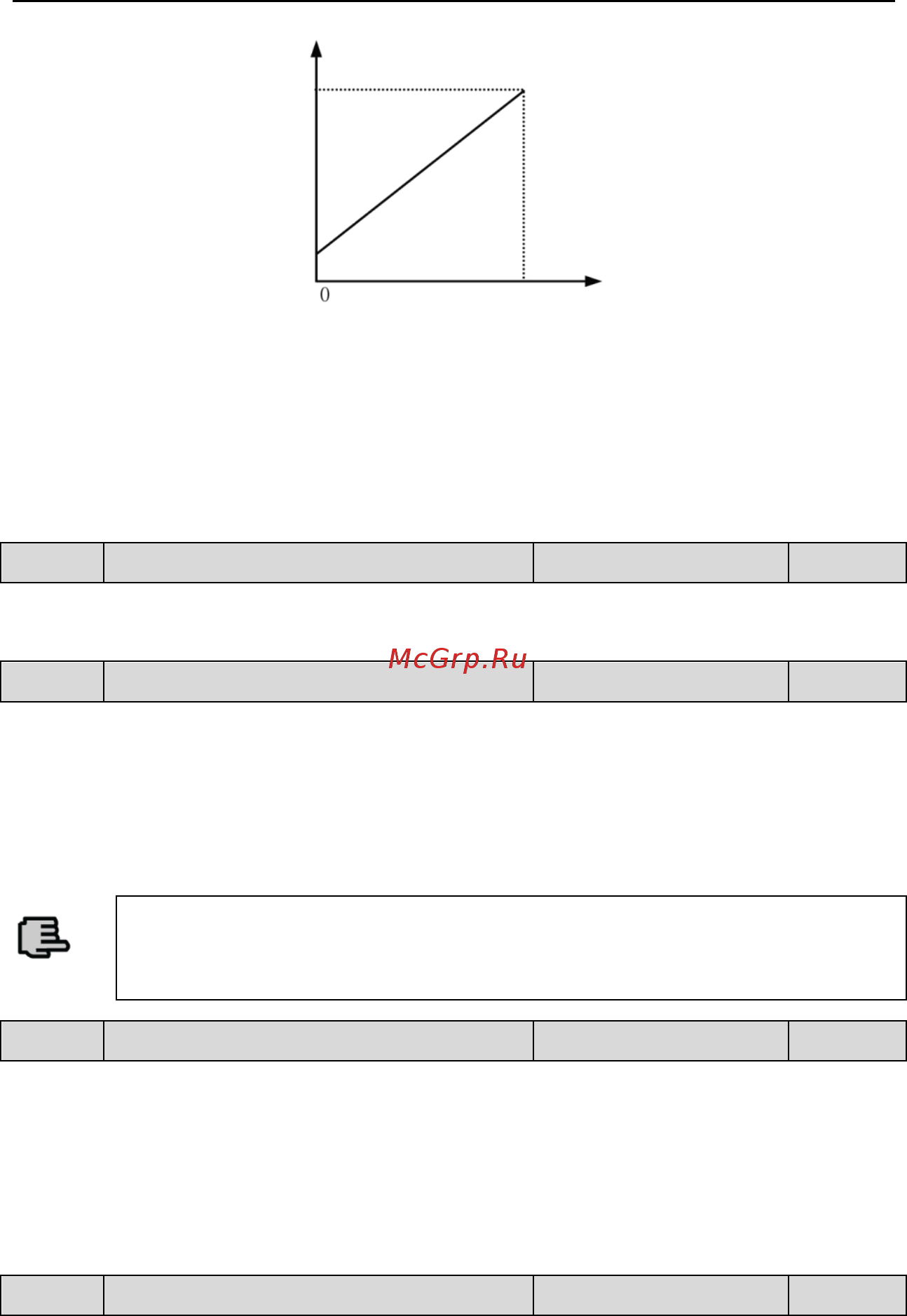

Рис.7-38 Значения эталона и ожидаемого отклика
После подтверждения режиму управления системой, следуйте операциям, приведенным ниже, для установки
параметров системы с обратной связью:
(1) Определите канал задания эталона и формирования отклика (F11.01, F11.02).
(2) Связь между эталоном обратной связи и откликом должна быть задана управлением системой обратной связи
(Группа F6).
(3) Задать функцию предустановки частоты обратной связи (F11.19, F11.20).
(4) настроить пропорциональное усиление, интегральное, дифференциальное усиление, цикл замеров и предельную
ошибку (F11.07～F11.11).
F11.00
Функция управления обратной связью
Диапазон: 0,1
0
0: Управление с ПИД-регулированием обратной связи включено
1: Управление с ПИД-регулированием обратной связи выключено
F11.01
Выбор канала установки заданной величины
Диапазон: 0～7
0
0: цифровой канал
1: AI1 канал 0-10В или 4-20мA
2: AI2 аналоговый канал
3: EAI1 аналоговый канал (расширение)
4: EAI2 аналоговый канал (расширение)
5: импульсный канал
6: канал порта передачи данных (см. раздел передача данных по протоколу Modbus)
7: зарезервировано
Note
Кроме приведенных выше каналов, возможно многоконтурная установка. Соединяя различные
терминалы для выбора различных значений, имеющих более высокий приоритет.
F11.02
Выбор канала обратной связи
Диапазон: 0～8
0
0: AI1 аналоговый вход
1: AI2 аналоговый вход
2: EAI1 аналоговый вход (расширенный)
3: EAI2 аналоговый вход (расширенный)
4: AI1+AI2
5: AI1 -AI2
6: Min {AI1, AI2}
7: Max {AI1, AI2}
8: импульсный вход
F11.03
Время фильтрации канала установки заданной
величины
Диапазон: 0.01～50.00с
0.20с
Отклик. Ожидаемое значение
Эталон давления
20мA
4мA
10В
