Приложение D Карта расширения последовательного порта
244
D.4 Коммуникационная плата CANlink
D.4.1 Введение - CANlink
Плата CANlink физического уровня является шиной локальной сети интеллектных контроллеров, и поддерживает
только контроллерную сеть CAN2.0B с расширенным кадром. Так как управляющий сигнал с платы CANlink,
подключенной напрямую к основному пульту, по сравнению с платой CANOPEN, с высоким к.п.д. передачи,
оперативность, устойчивость и другие характеристики, максимальная скорость передачи 1 Мбит\с. Передача данных от
шины локальной сети контроллеров (CAN) с использованием дифференциального сигнала, с сильным
противопомеховый, дальность передачи и другие характеристики, коммуникационная скорость ниже 5 кбит/с, самая
дальняя досягаемость 10 км, на скорости передачи в бодах на 1 Мбит\с до 30 м.
Протокол CANlink - протоколы самоидентификации, поддерживает модификации и контроль параметров
инвертирующего терминала.
D.4.2 Конфигурация платы CANlink и описание характеристик терминала

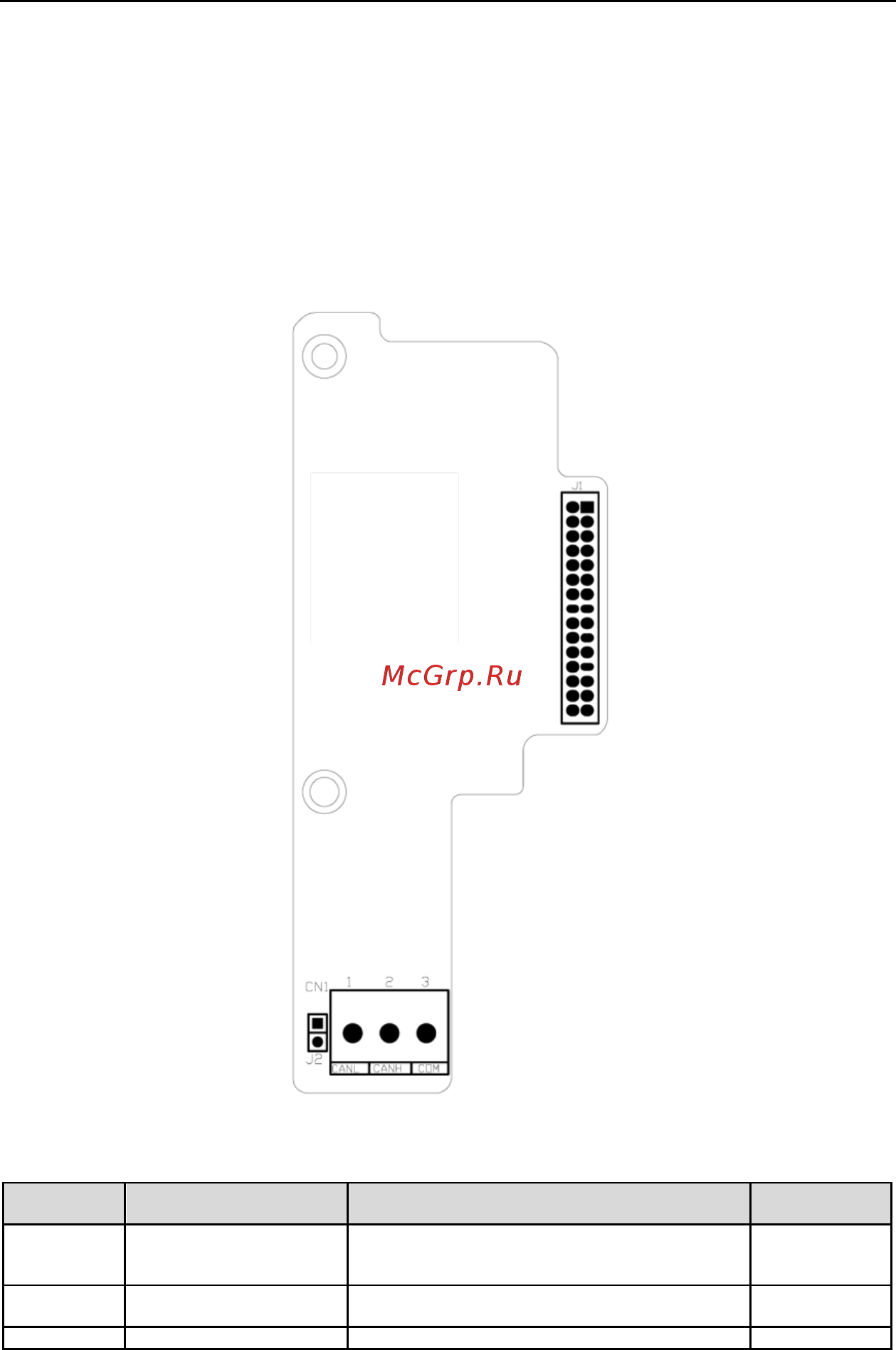

Рис. D-3 Размеры CANlink
Таблица D-4 Описание функции
Номер
терминала
Название
Описание
Комментарий
CN1
Проводка
коммуникационной связи
терминала
Посредством клиентского устройства,
подключаемого к плате локальной сети
контроллеров связи CAN
J1
сигнальный порт
Когда Вы устанавливаете этот разъем, стыкующийся
с главным пультом управления CN2
J2
Вход для доступа к
Подключить J2, затем оконечный резистор
