43
5 Описание запуска и функционирования
преобразователя

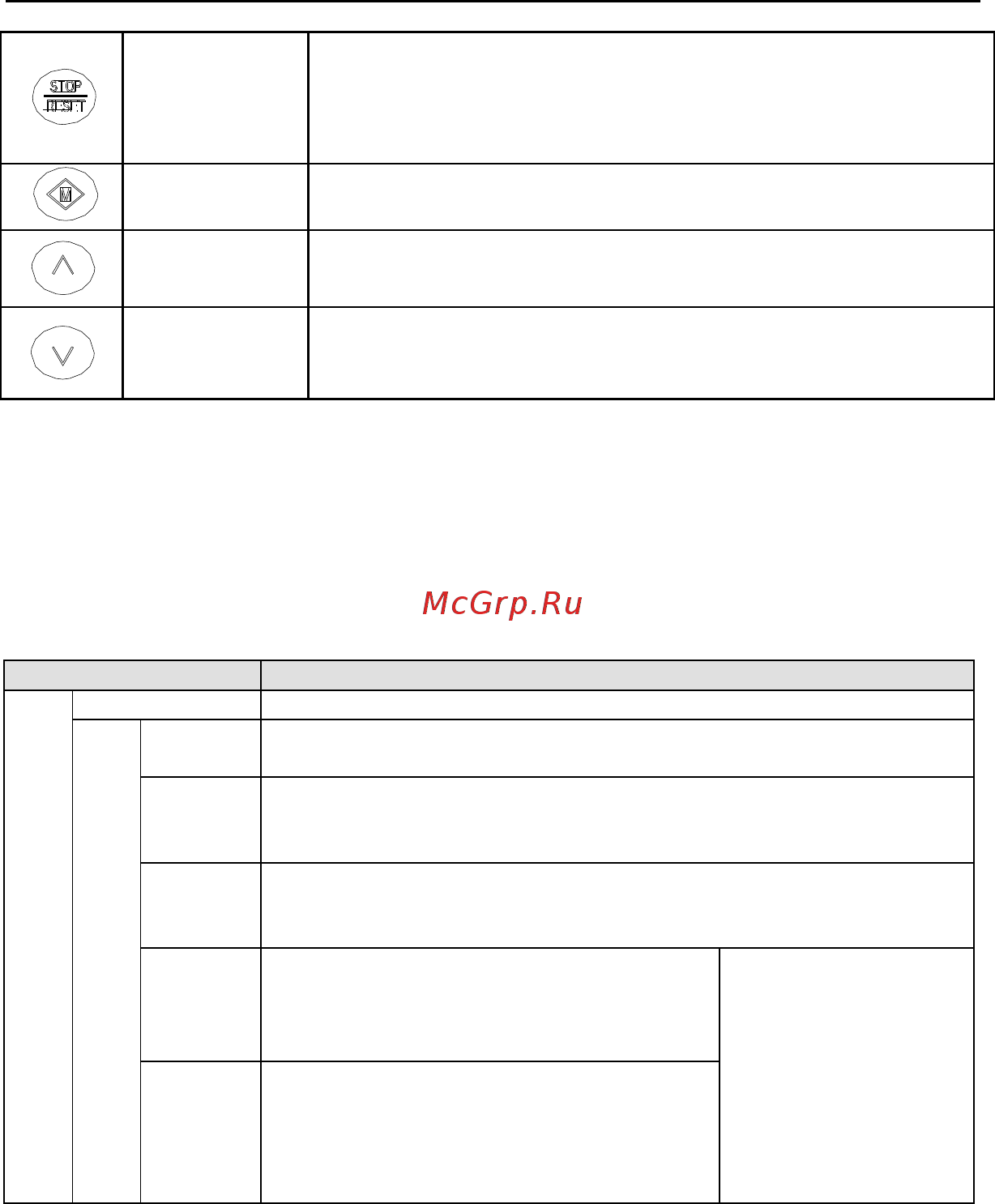

Кнопка
Стоп/Сброс
В режиме обычной работы преобразователь будет остановлен
согласно заданному режиму при включенном режиме команды стоп
с клавиатуры. Преобразователь будет перезапущен и вернется в
состояние нормальной остановки, если находился в режиме
неисправности.
Многофункцио-
нальная кнопка
Кнопка особых функций, устанавливаемых десятичными
числами F00.15 (см. описание параметров F00.15)
Кнопка вверх
Увеличение значения данных или кода функции (при
длительном нажатии скорость увеличения возрастает)
Кнопка вниз
Уменьшение значения данных или кода функции (при
длительном нажатии скорость уменьшения увеличится)
5.2.3 LED и световые индикаторы
На панели управления есть 4 индикаторных лампочки, это (слева направо):
MOD (режим), ALM (сбой), FWD (прямой ход), REV (обратный ход). Их
относительные значения приведены в Таблице 5-2.
Таблица 5-2 Описание индикаторов состояния
Индикатор
Описание функции
Функция дисплея
Цифровой дисплей
Отображает текущие рабочие и устанавливаемые параметры
Индикатор состояния
A, Гц, V
Единица измерения для отображаемой характеристики (А для
силы тока, В для напряжения, Гц для частоты)
MOD
Загорается в режиме работы с пультом, гаснет, если в течение
минуты не нажимались клавиши, после чего переходит в
режим наблюдения
ALM
Предупреждение об отказе, указывает на то, что преобразователь
находится в режиме подавления сверхтока или повышенного
напряжения или в режиме поломки
FWD
Индикатор прямого хода указывает на то,
что у выхода преобразователя прямой
порядок фаз и подключенный двигатель
вращается в прямом направлении
Если индикаторы
FWD и REV горят
одновременно,
преобразователь в
режиме
динамического
торможения
REV
Индикатор обратного хода указывает на
то, что порядок фаз у выхода
преобразователя обратный и
подключенный двигатель вращается в
обратном направлении
5.2.4 Режим отображения панели управления
Дисплей панели управления ESQ500/ESQ600 имеет 5 режимов: режим ожидания
ввода параметров, режим редактирования параметров функций, режим
предупреждения об отказе, режим отображения параметров работы, режим
аварийного состояния. После включения загорятся все светодиодные лампочки
индикаторов. Затем он перейдёт в режим выбора частоты, как показано на
рис.5-3 a
