5 Описание запуска и функционирования
Содержание
LED экрана
Порядок
нажатия кнопок
0.00
Ожидание
Нажать
0.01
Держать
…
5.00
Отпустить
0.01
0.00
Ожидание
Отображает
установленную
частоту
Отображает
выходную частоту
Выходная частота
увеличилась на 5Гц
Выходная частота упала
до 0Гц. Прекращение
работы

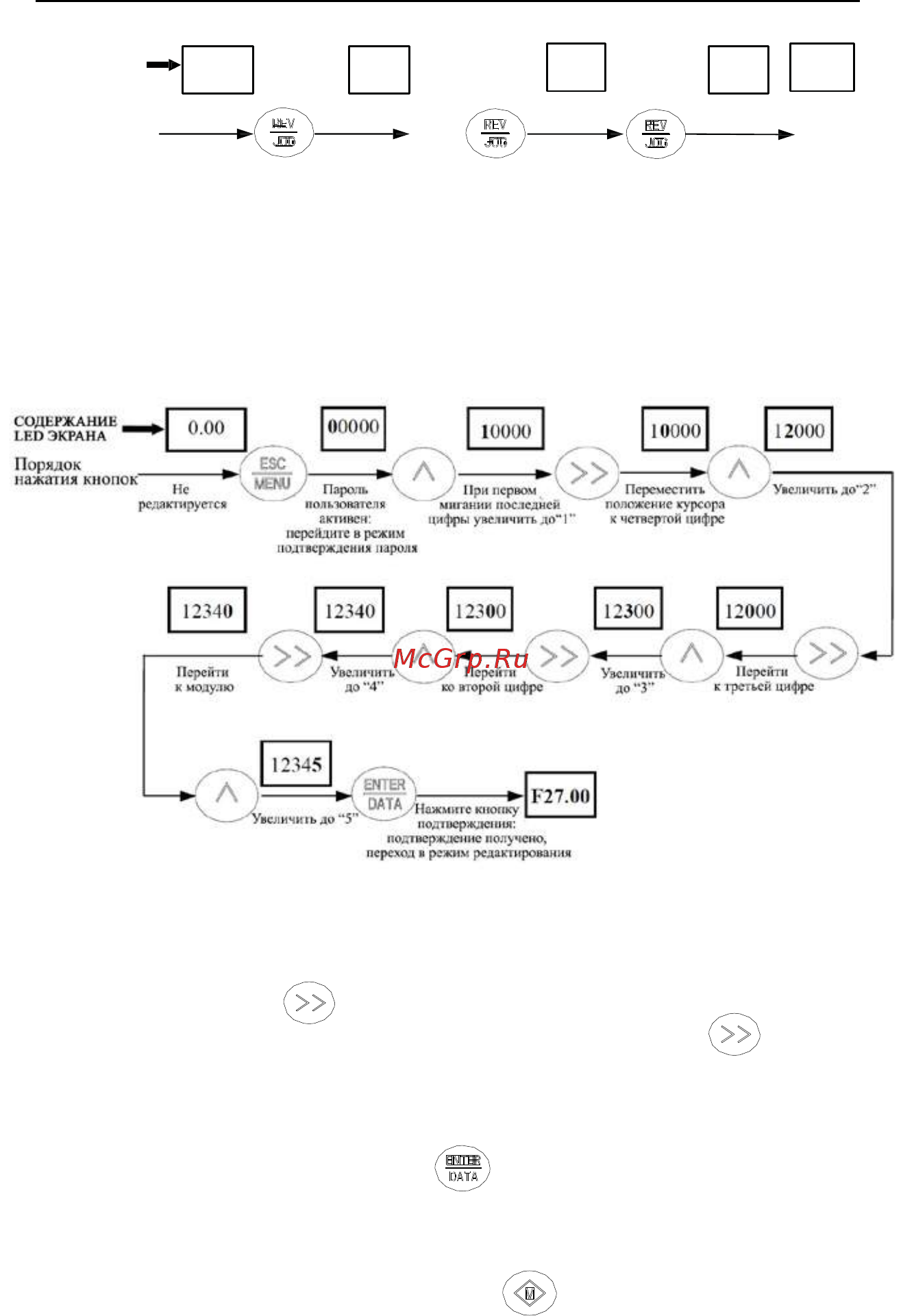

Рис.5-10 Пример работы при скачкообразном ходе
(5) Редактирование параметров при заданном пароле
Пример :“Пароль пользователя” F27 установлен в“12345”. Жирным выделена на
рис.5-11 мигающая цифра.
Рис.5-11 Ввод пароля для входа в режим редактирования
(6) Просмотр параметров отказа в режиме отказа
：
При нажатии кнопки в режиме отказа пользовать может быстро
перейти к параметрам группы функций F26. Нажатие кнопки может
быстро переключать значения параметров F26.04 ~ F26.10 и легко увидеть
записи об отказах.
(7) Операция блокировки клавиатуры
В режиме мониторинга, Нажав на в течение 2с, на пульте
отобразится ‘LOCH1’, теперь кнопки на клавиатуре заблокированы. Более
детально режим блокировки задается сотыми значениями F00.14.
(8) Операция разблокировки клавиатуры
1) В режиме блокировки, нажмите кнопку в течение 2с для разблокировки.
48
