![Husqvarna R112C5 (9671785-01) [114/136] Cuplarea și decuplarea transmisiei r112c r115c](/img/pdf.png)
Husqvarna R112C5 (9671785-01) [114/136] Cuplarea și decuplarea transmisiei r112c r115c
![Husqvarna R112C5 (9671785-01) [114/136] Cuplarea și decuplarea transmisiei r112c r115c](/views2/1634745/page114/bg72.png)

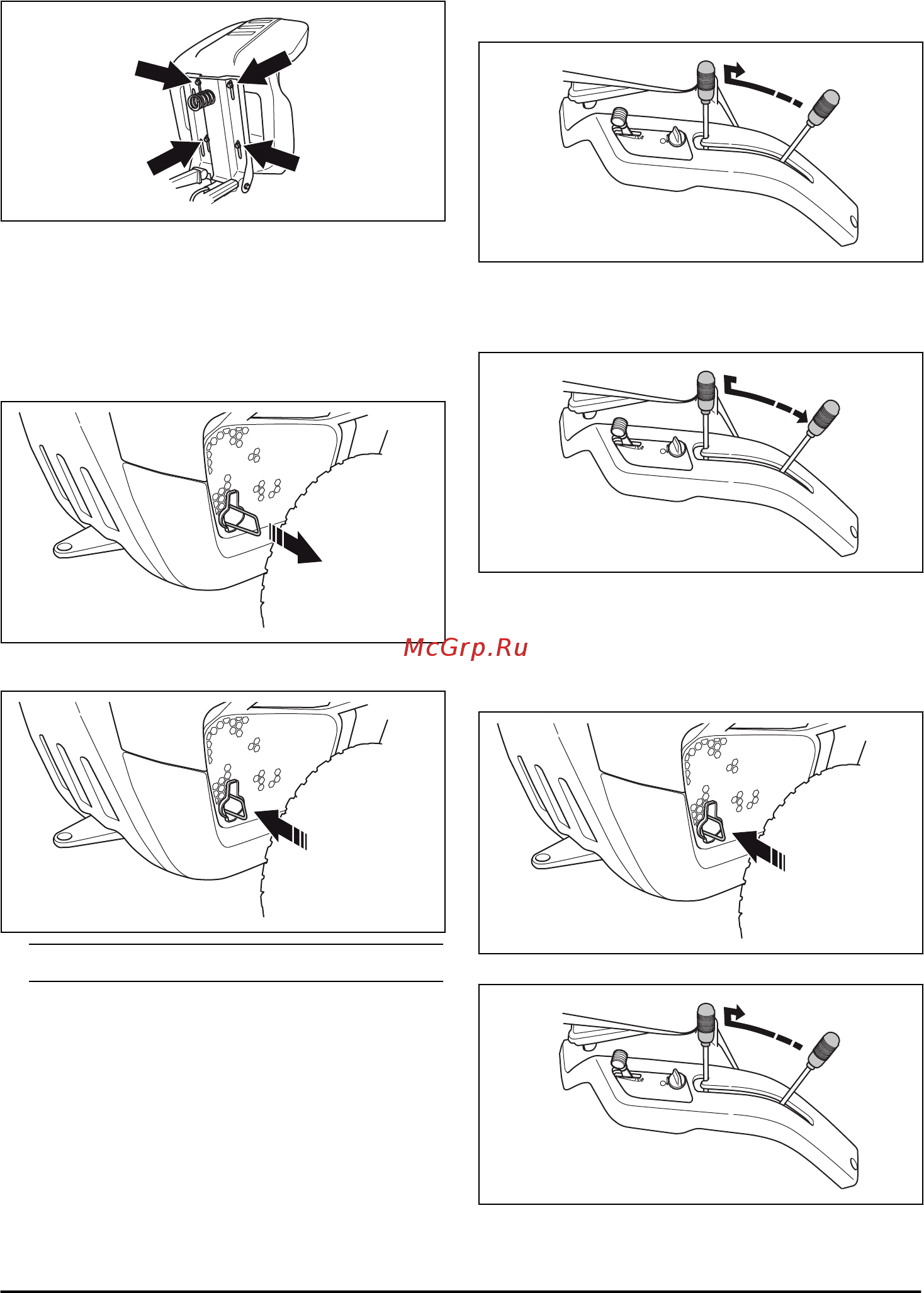

• Pentru a regla scaunul în față și în spate, slăbiți
bolțurile de sub scaun. Deplasați scaunul în poziția
corespunzătoare și strângeți bolțurile.
Cuplarea și decuplarea transmisiei,
R112C, R115C
Pentru a deplasa produsul cu motorul oprit, este
necesară decuplarea transmisiei.
• Trageți pârghia sistemului de transmisie complet în
exterior pentru a decupla transmisia de la punte.
• Apăsați pârghia sistemului de transmisie complet în
interior pentru a cupla transmisia la punte.
Nota:
Nu utilizați poziții intermediare.
Ridicarea și coborârea capului tăietor
• Pentru ridicarea capului tăietor în poziția de
transport, trageți pârghia de ridicare în spate. Dacă
motorul este pornit, rotația cuțitelor se oprește.
• Pentru a coborî capul tăietor în poziția de tuns
gazonul, apăsați butonul de blocare și deplasați
înainte pârghia de ridicare. Dacă motorul este pornit,
rotația cuțitelor pornește.
Pornirea motorului
1. Pentru R112C, R115C, asigurați-vă că sistemul de
transmisie este cuplat, a se vedea
Cuplarea
ș
i
decuplarea transmisiei, R112C, R115C la pagina
114
.
2. Ridicați capul tăietor.
114
831 - 001 - 15.06.2018
