системой питания 12 В с заземлением
отрицательного вывода на шасси. Изделие,
используемое для аварийного запуска, также должно
быть оснащено системой питания 12 В с
заземлением отрицательного вывода на шасси.

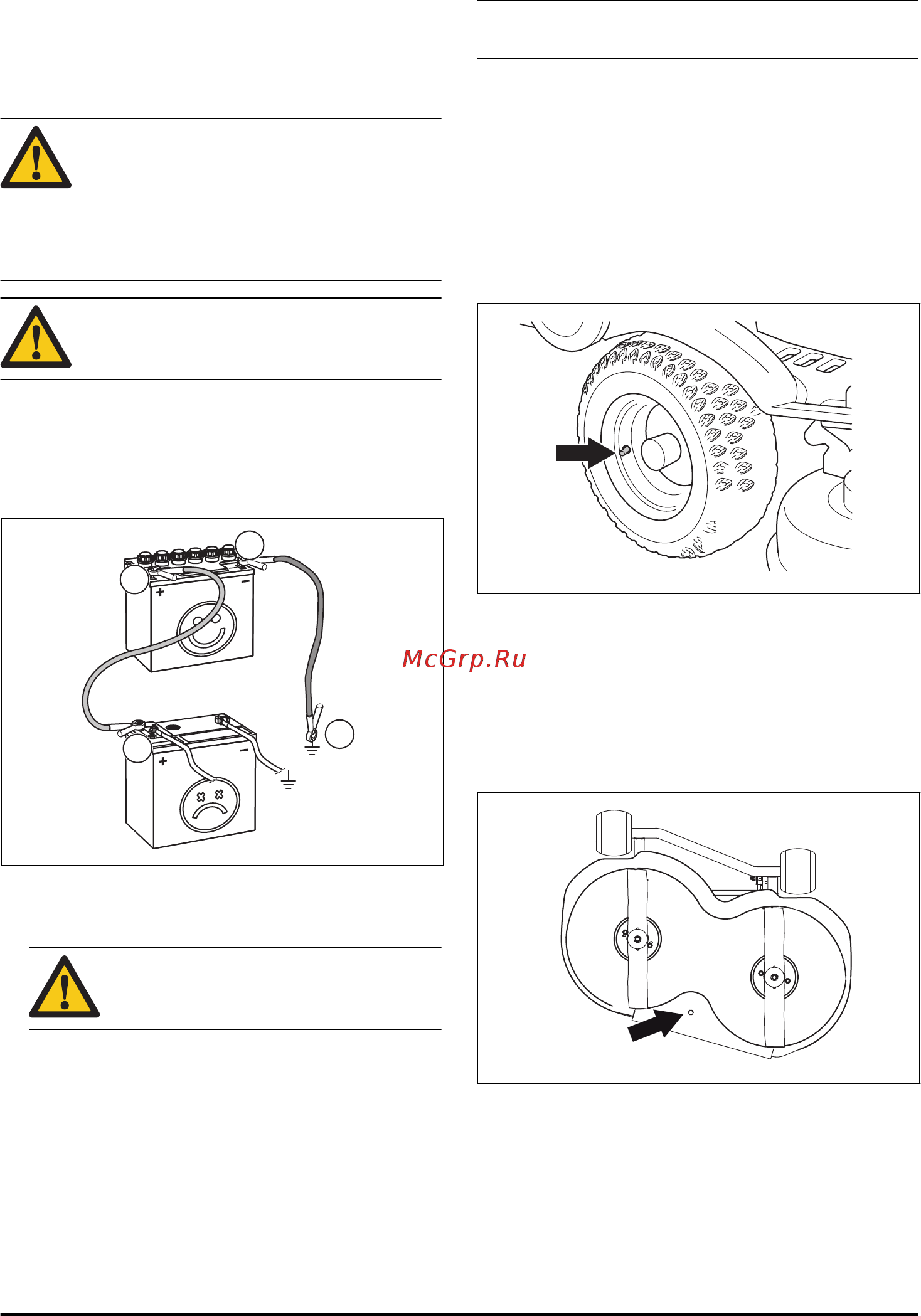

Подключение соединительных кабелей
ПРЕДУПРЕЖДЕНИЕ: Опасность взрыва
из-за взрывоопасных газов, выделяемых
аккумулятором. Запрещается подключать
отрицательную клемму полностью
заряженного аккумулятора к
отрицательной клемме разряженного
аккумулятора или рядом с ним.
ВНИМАНИЕ: Не используйте аккумулятор
вашего изделия для запуска других
транспортных средств.
1. Снимите кожух двигателя.
2. Снимите кожух аккумуляторного отсека.
3. Подключите один конец красного кабеля к
ПОЛОЖИТЕЛЬНОЙ клемме (+) разряженного
аккумулятора (А).
B
A
C
D
4. Подключите другой конец красного кабеля к
ПОЛОЖИТЕЛЬНОЙ клемме (+) полностью
заряженного аккумулятора (В).
ПРЕДУПРЕЖДЕНИЕ:
Ни в коем
случае не замыкайте концы красного
кабеля на шасси.
5. Подключите один конец черного кабеля к
ОТРИЦАТЕЛЬНОЙ клемме (-) полностью
заряженного аккумулятора (С).
6. Подключите другой конец черного кабеля к
ЗАЗЕМЛЕНИЮ НА ШАССИ (D), вдали от
топливного бака и аккумулятора.
7. Установите кожухи на место.
Снятие соединительных кабелей
Примечание: Отсоедините соединительные кабели в
обратной последовательности их подключения.
1. Отсоедините ЧЕРНЫЙ кабель от шасси.
2. Отсоедините ЧЕРНЫЙ кабель от полностью
заряженного аккумулятора.
3. Отсоедините КРАСНЫЙ кабель от 2
аккумуляторов.
Давление в шинах
Правильное давление составляет 60 кПа (0,6 бар /
8,5 фунт/кв. дюйм) на всех 4 шинах.
Снятие заглушки для мульчирования
Вы увидите заглушку для мульчирования на задней
стороне режущей деки.
1. Снимите режущую деку, см. раздел
Снятие
режущей деки на стр. 13
.
2. Отверните винт, фиксирующий заглушку для
мульчирования, а затем снимите заглушку.
3. Установите режущую деку в рабочее положение.
4. Установите заглушку для мульчирования в
обратной последовательности.
831 - 001 - 15.06.2018
25
