Husqvarna R112C5 (9671785-01) [4/136] Управление дросселем и заслонкой
![Husqvarna R112C5 (9671785-01) [4/136] Управление дросселем и заслонкой](/views2/1634745/page4/bg4.png)

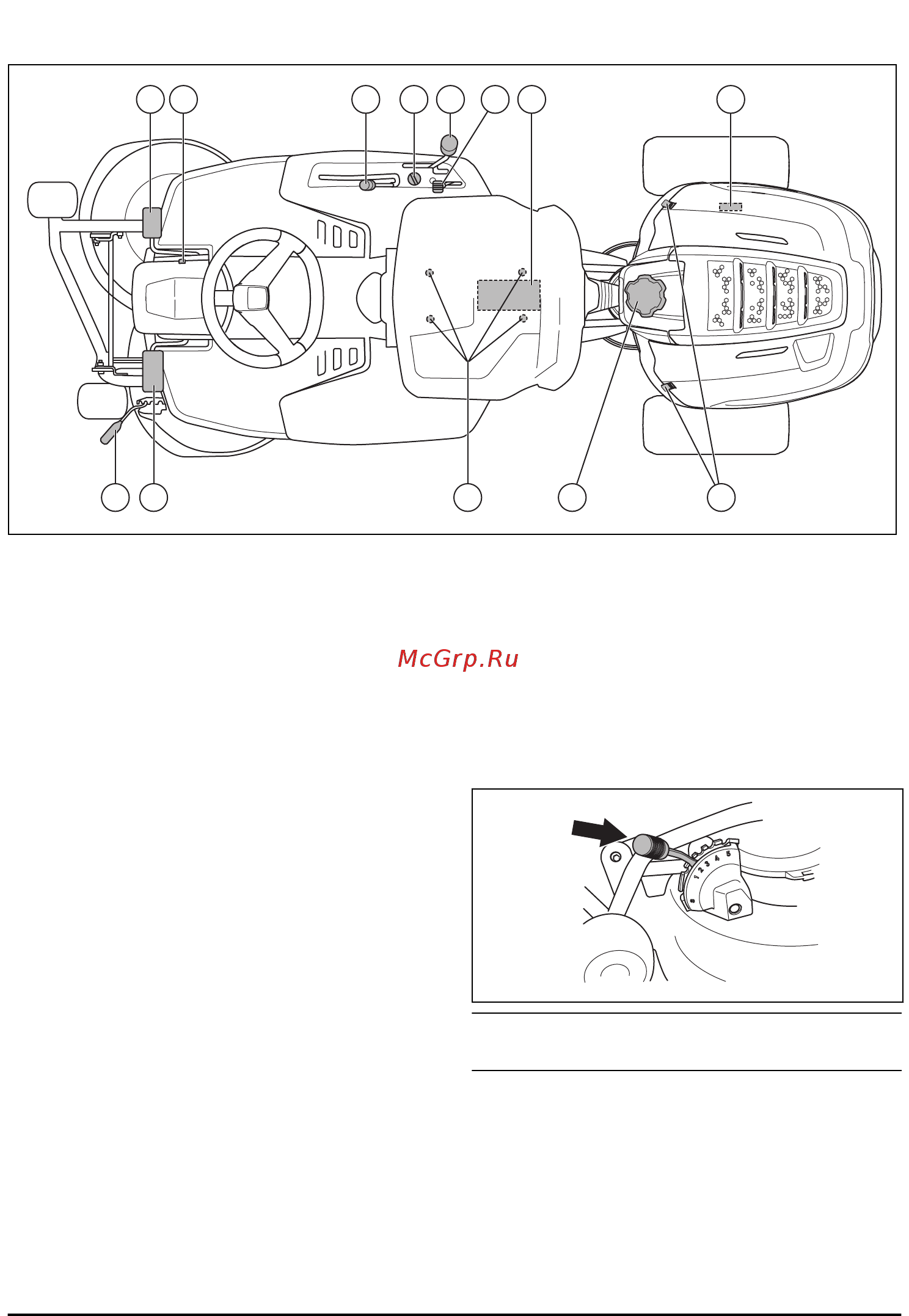

Обзор изделия R112C5
12345678
131211109
1. Паспортная табличка
2. Аккумулятор
3. Ручка газа/заслонки
4. Рычаг переключения передач
5. Замок зажигания
6. Рычаг подъема режущей деки
7. Кнопка блокировки стояночного тормоза
8. Педаль стояночного тормоза
9. Рычаг регулировки высоты стрижки
10. Педаль сцепления
11. Рычаг регулировки сиденья
12. Крышка топливного бака
13. Фиксатор крышки
Защитный переключатель сиденья
Защитный переключатель сиденья активирует цепь
обеспечения безопасности, когда оператор
поднимается с сиденья. Двигатель и привод ножей
выключаются, если ножи задействованы или не
включен стояночный тормоз. См. также раздел
Цепь
обеспечения безопасности на стр. 9
.
Управление дросселем и заслонкой
Органы управления дросселем/заслонкой позволяют
регулировать частоту оборотов двигателя и
положение заслонки. Переместите ручку вперед для
увеличения частоты оборотов двигателя и назад —
для ее уменьшения. Переместите ручку наверх для
активации заслонки. При холодном двигателе
используйте заслонку для запуска машины. См.
раздел
Запуск двигателя на стр. 15
.
Режущая дека
Изделие используется с режущей декой 2-в-1 с
функцией мульчирования. Функция мульчирования
позволяет измельчать траву в удобрение. Режущая
дека 2-в-1 также может использоваться без функции
мульчирования с выбросом скошенной травы назад.
Рычаг регулировки высоты стрижки
Существует 5 (1-5) различных положений
регулировки высоты стрижки.
Примечание: Поднимите режущую деку перед
регулировкой высоты стрижки.
4 831 - 001 - 15.06.2018
