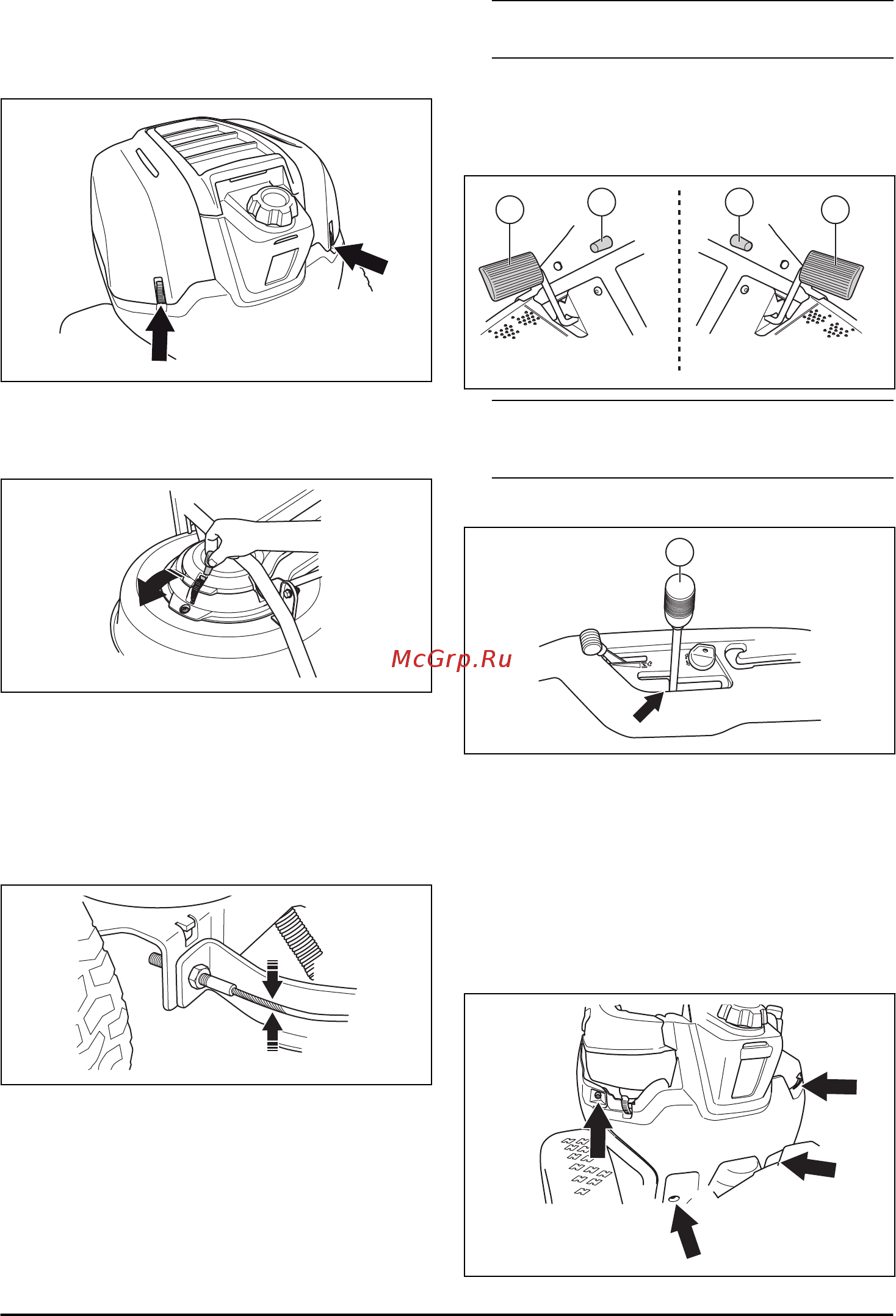

Снятие кожухов
Снятие кожуха двигателя
1. Разблокируйте шплинты на кожухе двигателя.
2. Сложите кожух двигателя назад.
Снятие крышки ремня
1. Разблокируйте шплинты на крышке ремня.
2. Снимите крышку ремня.
Проверка тросов системы
управления
1. Натяжение тросов системы управления
соответствует норме, если вы можете вручную
подвинуть их на 5 мм вверх или вниз в пазу на
направляющей втулке.
2. Если тросы ослаблены, обратитесь в
авторизованный сервисный центр для их
регулировки.
Проверка стояночного тормоза
1. Припаркуйте агрегат на твердой поверхности с
уклоном.
Примечание:
Во время проверки стояночного
тормоза не паркуйте агрегат на склоне с травой.
2. Нажмите на педаль стояночного тормоза (A).
3. Нажмите и удерживайте нажатой кнопку
блокировки (B), а затем отпустите педаль
стояночного тормоза, продолжая нажимать на
кнопку.
A A
BB
Примечание: Для R112C, R115C: стояночный
тормоз расположен слева. Для R112C5:
стояночный тормоз расположен справа.
4. Для R112C5: переведите рычаг переключения
передач в нейтральное положение (N).
N
5. Если изделие начнет движение, обратитесь в
авторизованный сервисный центр для
регулировки стояночного тормоза.
6. Нажмите на педаль стояночного тормоза еще
раз, чтобы отключить стояночный тормоз.
Замена топливного фильтра
1. Откройте кожух двигателя.
2. Чтобы получить доступ к топливному фильтру,
отверните 4 винта и снимите защитную крышку.
831 - 001 - 15.06.2018
21
