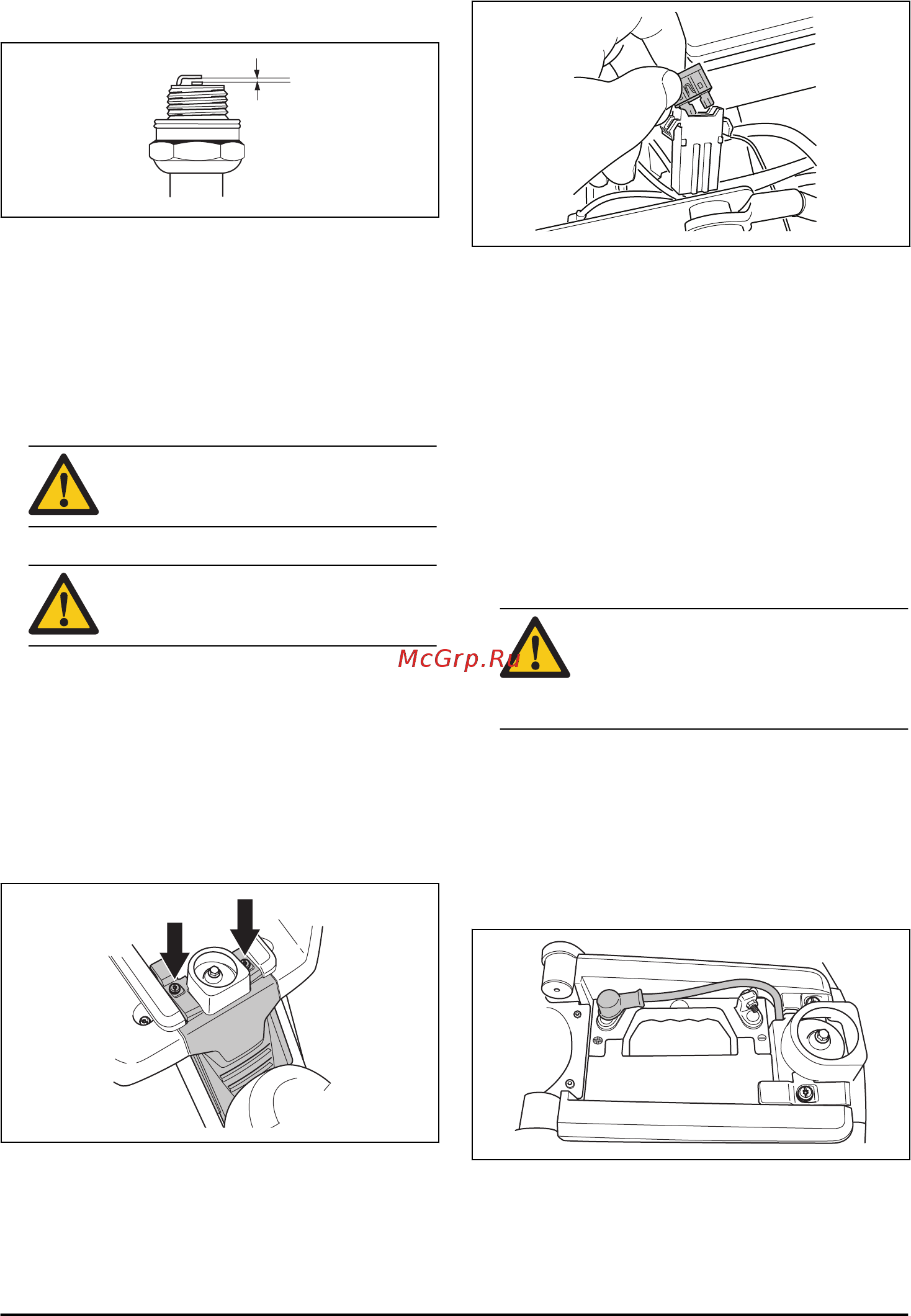

Husqvarna R112C5 (9671785-01) [24/136] Замена главного предохранителя
![Husqvarna R112C5 (9671785-01) [24/136] Замена главного предохранителя](/views2/1634745/page24/bg18.png)
5. Измерьте зазор между электродами и убедитесь,
что он правильный. См. раздел
Технические
данные на стр. 31
.
6. Согните боковой электрод для регулировки
зазора между электродами.
7. Вставьте свечу зажигания обратно и заверните
от руки, пока она не коснется гнезда свечи.
8. Затяните свечу зажигания с помощью свечного
ключа до сжатия шайбы.
9. Затяните уже использовавшуюся раньше свечу
зажигания еще на ⅛ оборота, а новую свечу — на
¼ оборота.
ВНИМАНИЕ: Неправильная затяжка
свечей зажигания может привести к
повреждению двигателя.
10. Замените наконечник кабеля зажигания.
ВНИМАНИЕ: Не пытайтесь запустить
двигатель, если с него снята свеча
зажигания или кабель зажигания.
11. Установите крышку заднего правого щитка, см.
раздел
Снятие и установка заднего правого
щитка на стр. 23
.
Замена главного предохранителя
Неисправный предохранитель можно определить по
перегоревшему разъему.
1. Отверните 2 винта и снимите защитную крышку.
Главный предохранитель расположен в
держателе позади аккумулятора.
2. Извлеките предохранитель из держателя.
3. Замените перегоревший предохранитель
предохранителем такого же типа, плоский штифт
15 A.
4. Замените крышку.
Если через короткий промежуток времени после
замены главный предохранитель снова перегорит,
это указывает на наличие короткого замыкания.
Устраните короткое замыкание, прежде чем
использовать изделие снова. Обратитесь в
авторизованный сервисный центр за помощью.
Зарядка аккумулятора
• Зарядите аккумулятор, если его заряда не
хватает для запуска двигателя.
• Используйте стандартное зарядное устройство.
ВНИМАНИЕ: Запрещается
использовать зарядное устройство с
усилителем или усилитель запуска.
Это приведет к повреждению
электрической системы изделия.
• Зарядите в течение 4 часов с максимальным
током 3 A.
• Перед запуском двигателя всегда отсоединяйте
зарядное устройство.
• Когда аккумулятор заряжен, подключите красный
кабель к ПОЛОЖИТЕЛЬНОЙ клемме (+), а
черный — к ОТРИЦАТЕЛЬНОЙ (-). Убедитесь,
что красный кабель (+) занесен за черный кабель
(-).
Аварийный запуск двигателя
Если заряда аккумулятора не хватает для запуска
двигателя, вы можете использовать соединительные
кабели для аварийного запуска. Изделие оснащено
24
831 - 001 - 15.06.2018
