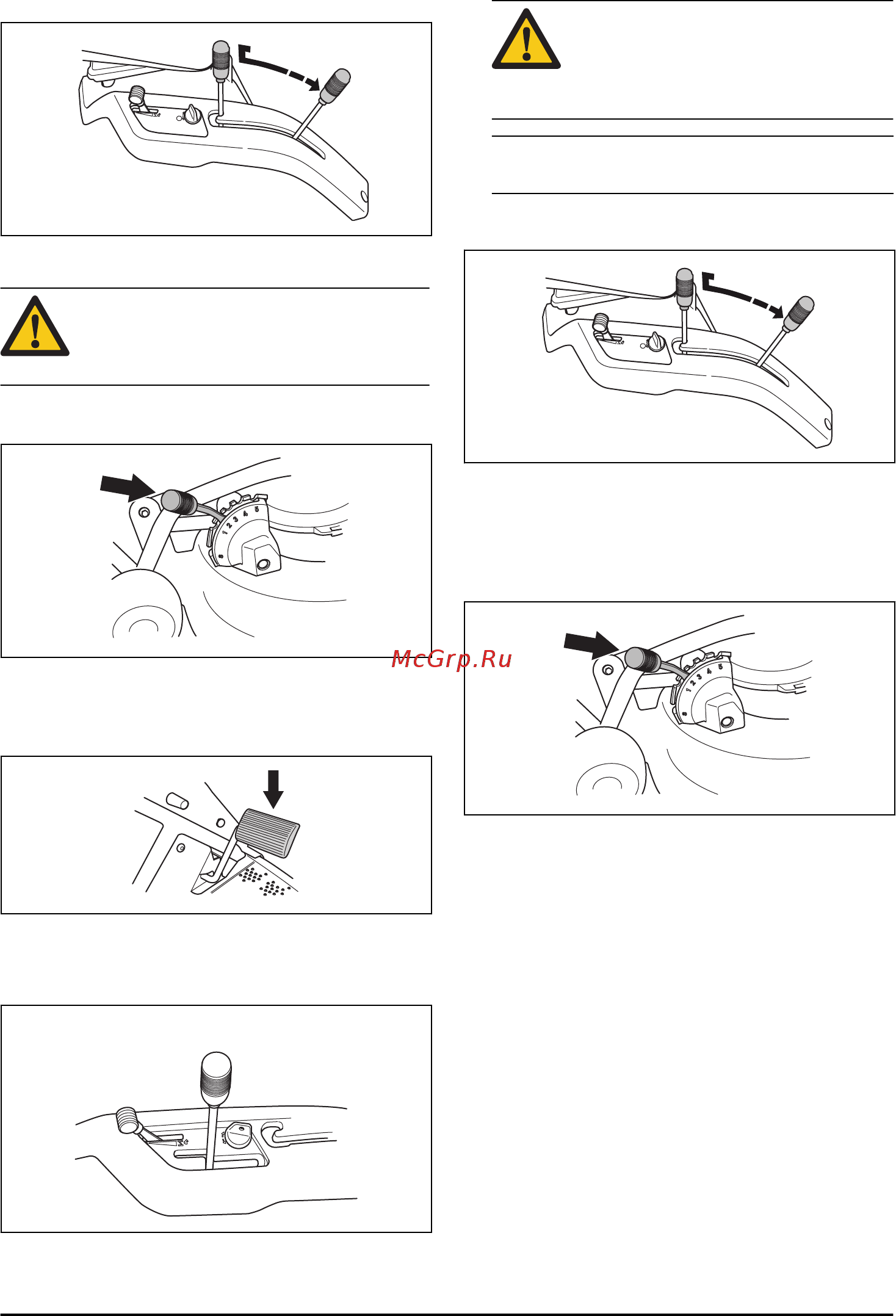

6. Опустите режущую деку.
Эксплуатация изделия, R112C5
ВНИМАНИЕ: Во избежание повреждения
редуктора каждый раз останавливайте
изделие и отключайте двигатель, прежде
чем переключить передачу.
1. С помощью рычага регулировки высоты стрижки
выберите высоту стрижки (1-5).
2. Запустите двигатель.
3. Нажмите на педаль стояночного тормоза, а затем
отпустите ее, чтобы отключить стояночный
тормоз.
4. Нажмите на педаль сцепления и выберите
передачу. Выберите передачу 1–4 для стрижки
травы. Выберите передачу 4–5 для
транспортировки изделия.
ВНИМАНИЕ:
Если передача не
включается сразу же, не применяйте
силу. Отпустите педаль сцепления,
снова нажмите на нее и попытайтесь
включить передачу еще раз.
Примечание: Изделие можно запускать на любой
из пяти передач.
5. Медленно отпустите педаль сцепления.
6. Опустите режущую деку.
7. Для торможения нажмите на педаль стояночного
тормоза/скоростного тормоза.
Запуск на склоне, R112C5
1. С помощью рычага регулировки высоты стрижки
выберите высоту стрижки (1-5).
2. Запустите двигатель.
3. Нажмите на педаль стояночного тормоза.
4. Полностью откройте дроссель.
5. Нажмите на педаль сцепления и выберите
первую передачу.
6. Медленно отпустите педаль стояночного тормоза
и педаль сцепления.
