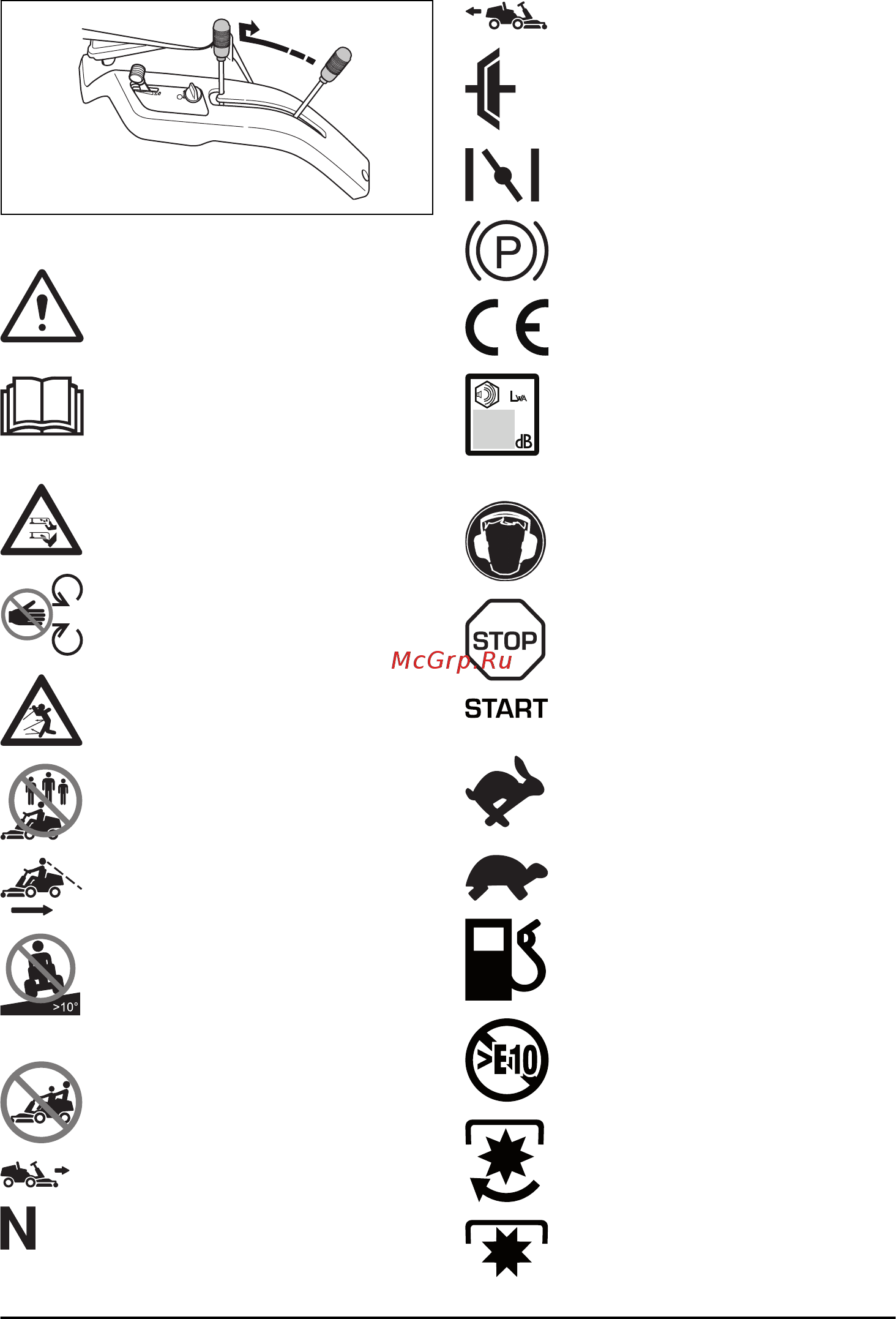

Символи на виробі
ПОПЕРЕДЖЕННЯ: недбале чи
неправильне використання може
призвести до серйозних травм або смерті
оператора чи інших осіб.
Перед користуванням виробом уважно
прочитайте посібник користувача й
переконайтеся, що ви зрозуміли всі
вказівки.
Леза, що обертаються. Коли двигун
увімкнено, тримайтеся подалі від кожуха
леза.
Увага: обертальні частини. Тримайтеся
подалі від рухомих частин.
Остерігайтеся рикошету й об’єктів, які
можуть вилітати з-під виробу.
Забороняється використовувати виріб,
якщо поряд є люди, особливо діти, або
тварини.
Перш ніж розпочати рух назад та під час
такого руху дивіться назад.
Забороняється косити траву на схилах.
Не використовуйте виріб для косіння на
ділянках із нахилом понад 10°. Див.
Скошування трави на схилах на сторінці
76
.
Забороняється перевозити на виробі або
обладнанні пасажирів.
Рух уперед.
Нейтральна передача.
Рух назад.
Зчеплення (R112C5).
Заслінка.
Стояночне гальмо.
Виріб відповідає належним вимогам
директив ЄС.
Рівень випромінювання шуму в
навколишнє середовище відповідає
Директиві ЄС. Рівень випромінювання
шуму виробу вказано в розділі «Технічні
дані» й на паспортній табличці.
Завжди користуйтеся відповідними
захисними навушниками.
Зупиніть двигун.
Запустіть двигун.
Частота обертання двигуна – швидко.
Частота обертання двигуна – повільно.
Пальне.
Вміст етанолу не більше 10 %.
Леза зчеплені.
Леза розчеплені.
72 831 - 001 - 15.06.2018
