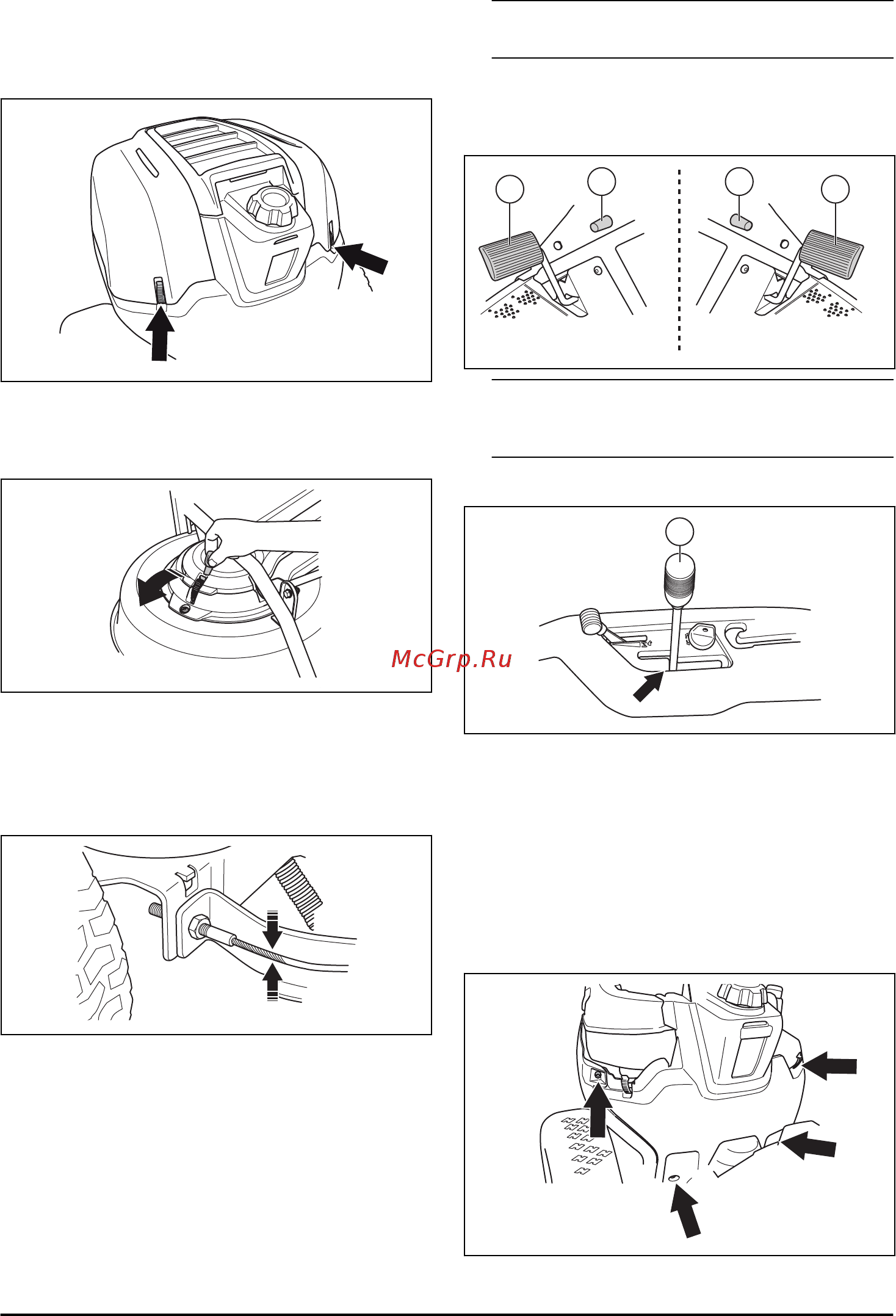

За махане на капаците
За да премахнете капака на двигателя
1. Освободете щипките на капака на двигателя.
2. Сгънете капака на двигателя назад.
За да свалите капака на ремъка
1. Освободете щипката на ремъка.
2. Свалете капака на ремъка.
За проверка на кормилните кабели
1. Кормилните кабели са обтегнати правилно, ако
можете да ги преместите ръчно 5 mm нагоре или
надолу в канала на кормилния пръстен.
2. Ако кабелите са прекалено разхлабени,
възложете регулирането им на оторизиран
сервиз.
За проверка на спирачката за
паркиране
1. Паркирайте машината върху твърда, наклонена
повърхност.
Забележка:
Когато проверявате спирачката за
паркиране, не паркирайте по склон с трева.
2. Натиснете педала на паркиращата спирачка (А).
3. Натиснете и задръжте фиксиращия бутон (В) и
освободете педала на паркиращата спирачка,
докато бутонът е натиснат.
A A
BB
Забележка: При R112C, R115C паркиращата
спирачка е от лявата страна. При R112C5
паркиращата спирачка е от дясната страна.
4. При R112C5 поставете лоста за смяна на
скоростите в неутрална позиция (N).
N
5. Ако машината започне да се движи, възложете
регулирането на паркиращата спирачка на
одобрен сервиз.
6. Натиснете педала на спирачката за паркиране, за
да освободите спирачката за паркиране.
За смяна на горивния филтър
1. Отворете капака на двигателя.
2. За да получите достъп до горивния филтър,
свалете 4-те винта и извадете защитния капак.
54
831 - 001 - 15.06.2018
