ПОПЕРЕДЖЕННЯ: Якщо моторна олива
потрапить на тіло, промийте цю ділянку
водою з милом.

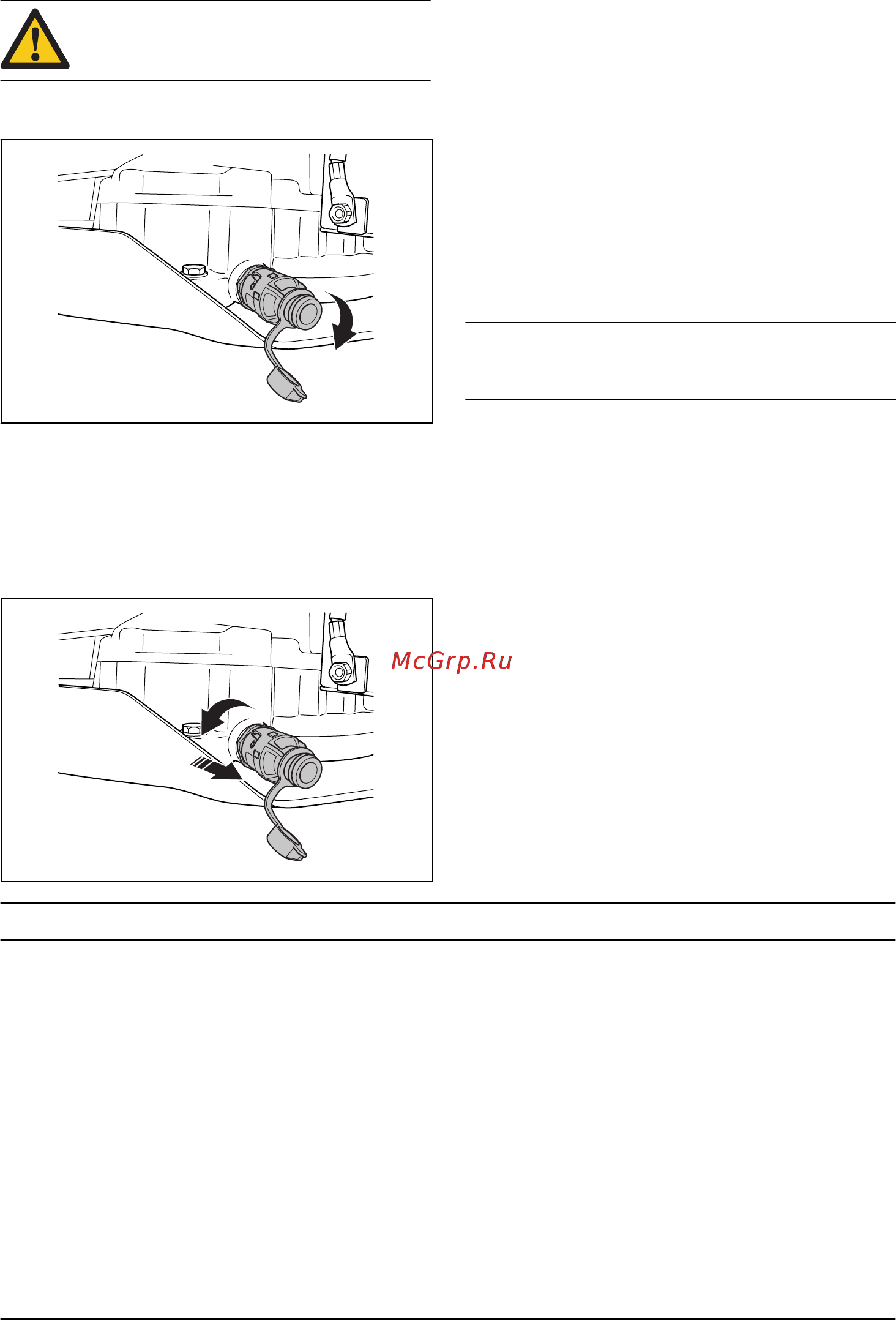

1. Відкрийте пластикову кришку на кінці пробки
зливного отвору.
2. Закріпіть на кінці пробки зливного отвору щось на
кшталт пластикового шланга, щоб зливати оливу
було легше й вона не проливалася.
3. Помістіть контейнер під пробку зливного отвору.
4. Вийміть вимірювальний стрижень.
5. Поверніть пробку зливного отвору проти
годинникової стрілки й потягніть її, щоб відкрити.
6. Дайте оливі витекти в контейнер.
7. Щоб закрити кришку, натисніть на неї та
поверніть за годинниковою стрілкою.
8. Зніміть пластиковий шланг і встановіть кришку на
пробку зливного отвору.
9. Заливайте нову оливу, як описано в розділі
Технічні дані на сторінці 98
.
10. Запустіть двигун та дайте йому пропрацювати 3
хвилини на холостому ході.
11. Зупиніть двигун та переконайтеся у відсутності
протікань із масляного фільтра.
12. Заливати оливу слід з урахуванням об’єму, що
залишиться в новому масляному фільтрі.
Зверніть увагу: Інструкції з техніки безпеки під час
утилізації моторної оливи див. у
Утилізація на
сторінці 97
.
Усунення несправностей
Графік пошуку несправностей
Якщо вам не вдається вирішити проблему за
допомогою інструкцій у цьому посібнику, зверніться
до свого центру обслуговування Husqvarna.
94 831 - 001 - 15.06.2018
