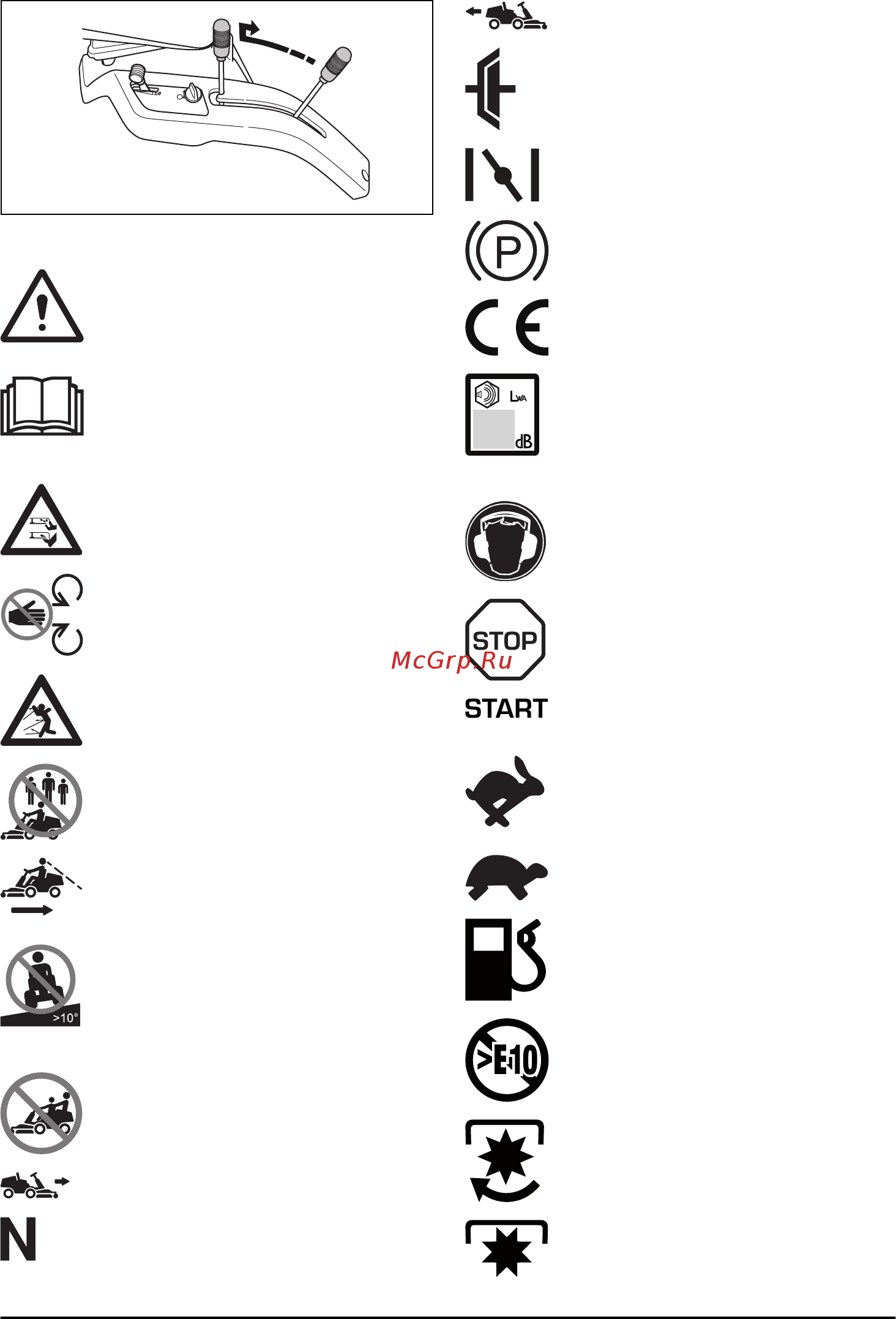

Условные обозначения на изделии
ПРЕДУПРЕЖДЕНИЕ. Небрежная или
неправильная эксплуатация может
привести к тяжелой травме или смерти
оператора или других лиц.
Перед началом работы внимательно
прочитайте руководство по эксплуатации
и убедитесь, что понимаете приведенные
здесь инструкции.
Вращающиеся ножи. Во время работы
двигателя не приближайтесь к кожуху.
Предупреждение: вращающиеся части.
Находитесь на безопасном расстоянии.
Берегитесь отскакивающих предметов и
рикошетов.
Не используйте изделие в
непосредственной близости от других
людей (особенно детей) или животных.
Перед началом движения задним ходом и
во время него внимательно смотрите
назад.
Никогда не выполняйте стрижку поперек
склона. Запрещается выполнять стрижку
на участках с уклоном более 10°. См.
раздел
Стрижка травы на склонах на стр.
9
.
Запрещается перевозить пассажиров на
агрегате или оборудовании.
Передний ход.
Нейтральная передача.
Задний ход.
Сцепление (R112C5).
Воздушная заслонка.
Стояночный тормоз.
Изделие соответствует действующим
директивам EC.
Уровень излучения шума в окружающую
среду соответствует директиве ЕС.
Звуковое излучение данного изделия
приведено в разделе "Технические
данные" и на паспортной табличке.
Всегда пользуйтесь защитными
наушниками.
Остановите двигатель.
Запустите двигатель.
Частота вращения двигателя – высокая.
Частота вращения двигателя – низкая.
Топливо.
Макс. содержание этилового спирта 10%.
Ножи включены.
Ножи выключены.
831 - 001 - 15.06.2018 5
