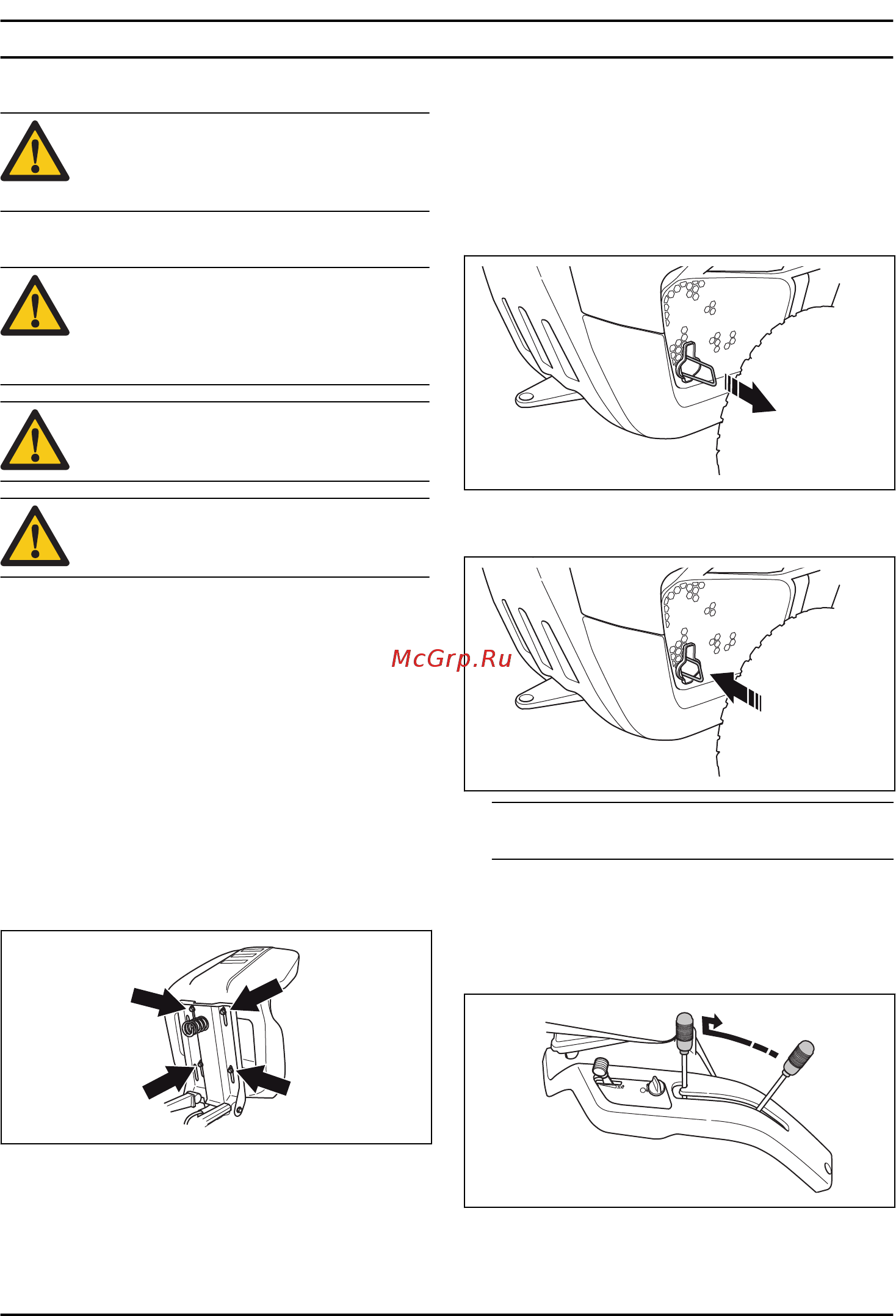

ЕКСПЛУАТАЦІЯ
Вступ
ПОПЕРЕДЖЕННЯ: Перед експлуатацією
виробу обов’язково прочитайте й
усвідомте зміст розділу про заходи
безпеки.
Заправлення паливом
ПОПЕРЕДЖЕННЯ: Бензин є надзвичайно
легкозаймистою речовиною. Будьте
обережні та заправляйте виріб надворі
(див. розділ
Заходи безпеки при заправці
палива на сторінці 77
).
ПОПЕРЕДЖЕННЯ: Не використовуйте
паливний бак у якості підставки.
УВАГА: Заправлення паливом
невідповідного типу може призвести до
пошкодження двигуна.
Двигун працює на бензині з мінімальним октановим
числом 91 RON (87 AKI), не змішаному з оливою.
Рекомендуємо використовувати біорозкладаний
бензин-алкілат. Не використовуйте бензин, що
містить понад 10 % етанолу.
• Перевіряйте рівень палива перед кожним
використанням та за потреби заправляйте виріб.
• Не заповнюйте паливний бак повністю. Залиште
проміжок приблизно 2,5 см.
Регулювання сидіння
• Сидіння можна пересунути вперед.
• Щоб пересунути сидіння веред або назад,
відпустіть болти під ним. Встановіть сидіння в
необхідне положення та затягніть болти.
Зчеплення та розчеплення системи
приводу, R112C, R115C
Якщо потрібно пересунути виріб із вимкненим
двигуном, необхідно спочатку від’єднати систему
привода.
• Повністю відтягніть важіль системи приводу, щоб
виконати розчеплення приводу на осі.
• Повністю засуньте важіль системи приводу
всередину, щоб виконати зчеплення приводу на
осі.
Зверніть увагу: Не встановлюйте важіль у
проміжні положення.
Підйом та опускання різальної деки
• Щоб підняти різальну деку в положення для
транспортування, потягніть підйомний важіль
назад. Якщо двигун увімкнено, обертання лез
припиниться.
831 - 001 - 15.06.2018
81
