![Husqvarna R112C5 (9671785-01) [37/136] 12 11 10 9](/img/pdf.png)
Husqvarna R112C5 (9671785-01) [37/136] 12 11 10 9
![Husqvarna R112C5 (9671785-01) [37/136] 12 11 10 9](/views2/1634745/page37/bg25.png)

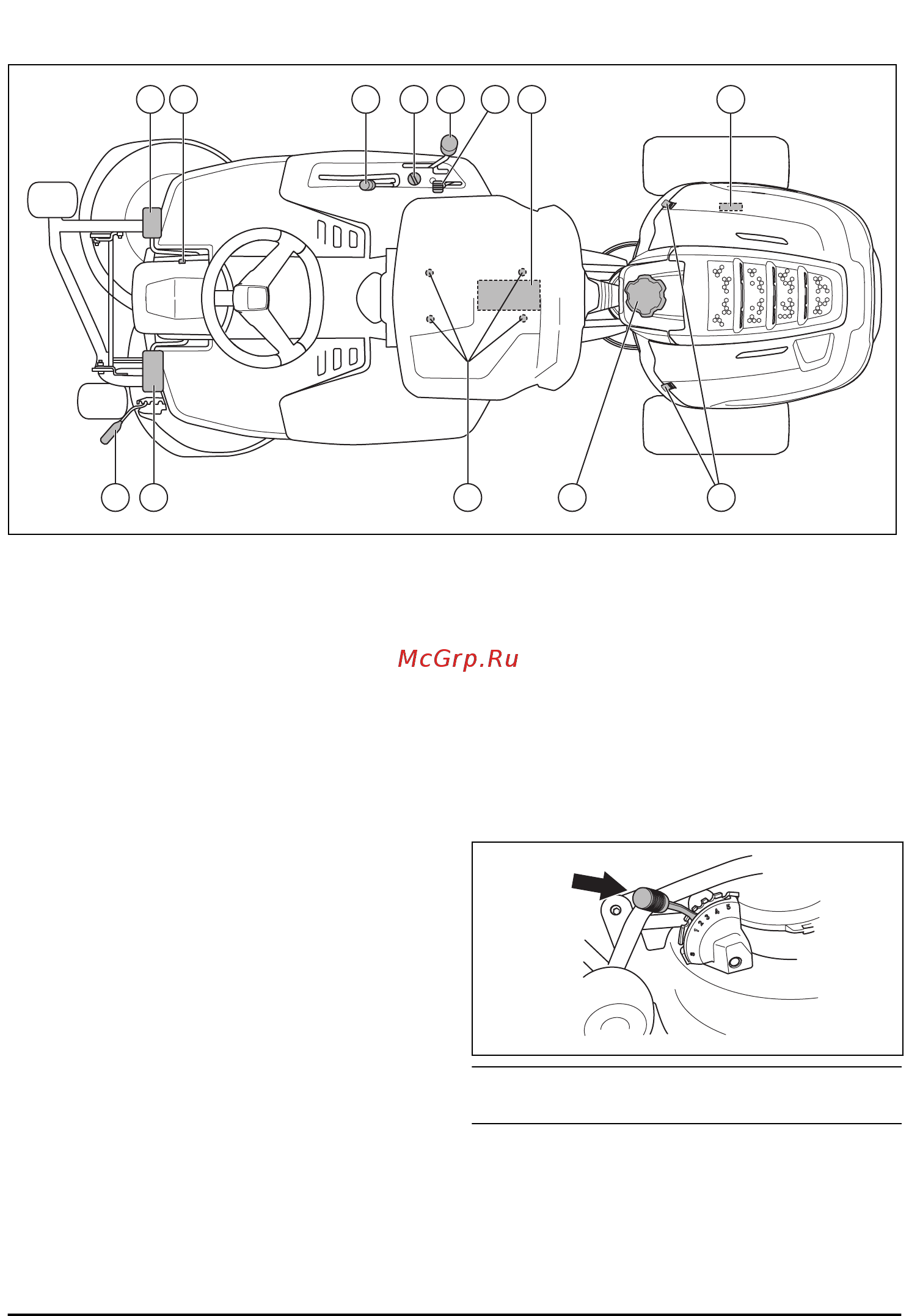

Общ преглед на продукта R112C5
12345678
131211109
1. Типова табелка
2. Акумулатор
3. Регулатор на дроселната клапа/смукача
4. Лост за смяна на скоростите
5. Ключалка на запалването
6. Повдигащ лост за платформата за рязане
7. Фиксиращ бутон за спирачката за паркиране
8. Педал за спирачка за паркиране
9. Лост за височината на рязане
10. Педал на съединителя
11. Регулиране на седалката
12. Капачка на резервоара за гориво
13. Заключване на капака
Ключ за безопасност на седалката
Ключът за безопасност на седалката активира
защитна верига, когато операторът стане от
седалката. Двигателят и задвижването спират, ако
ножовете работят или спирачката за паркиране не е
задействана. Вижте също
Защитна верига на
страница 41
.
Регулатор на дроселната клапа и
смукача
Регулаторът на дроселната клапа и смукача
регулира оборотите на двигателя и задейства
смукача. Преместете регулатора напред, за да
увеличите скоростта на двигателя, и назад, за да
намалите скоростта на двигателя. Преместете
регулатора нагоре, за да задействате смукача.
Използвайте смукача за стартиране на продукта,
когато двигателят е студен. Вижте
За стартиране на
двигателя на страница 48
.
Платформа за рязане
Продуктът се използва с платформа за рязане 2-в-1
с функция за мулчиране. Функцията за мулчиране
реже тревата в тор. Платформата за рязане 2-в-1
може също да се използва без функцията за
мулчиране за освобождаване отзад на тревата.
Лост за височината на рязане
Височината на рязане се регулира в 5 (1 – 5)
различни позиции.
Забележка: Повдигнете платформата за рязане,
преди да регулирате височината на рязане.
831 - 001 - 15.06.2018 37
